Артикул: C2960S-F-STACK=

В наличии

Модуль стекирования Cisco C2960S-⁠F-⁠STACK= для Catalyst 2960-⁠SF, FlexStack, LAN Base

41 694 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

Запросите КП для получения индивидуальной скидки

Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@catalyst-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 346-63-92

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

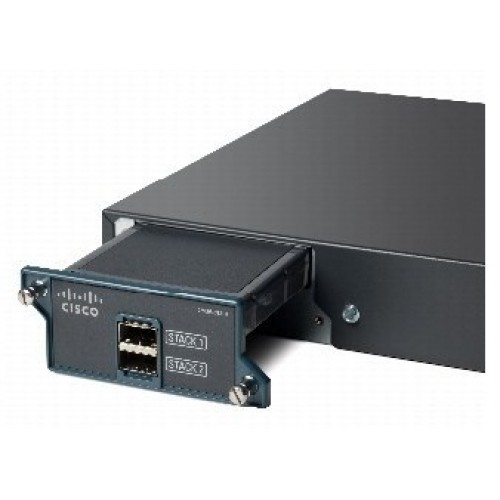

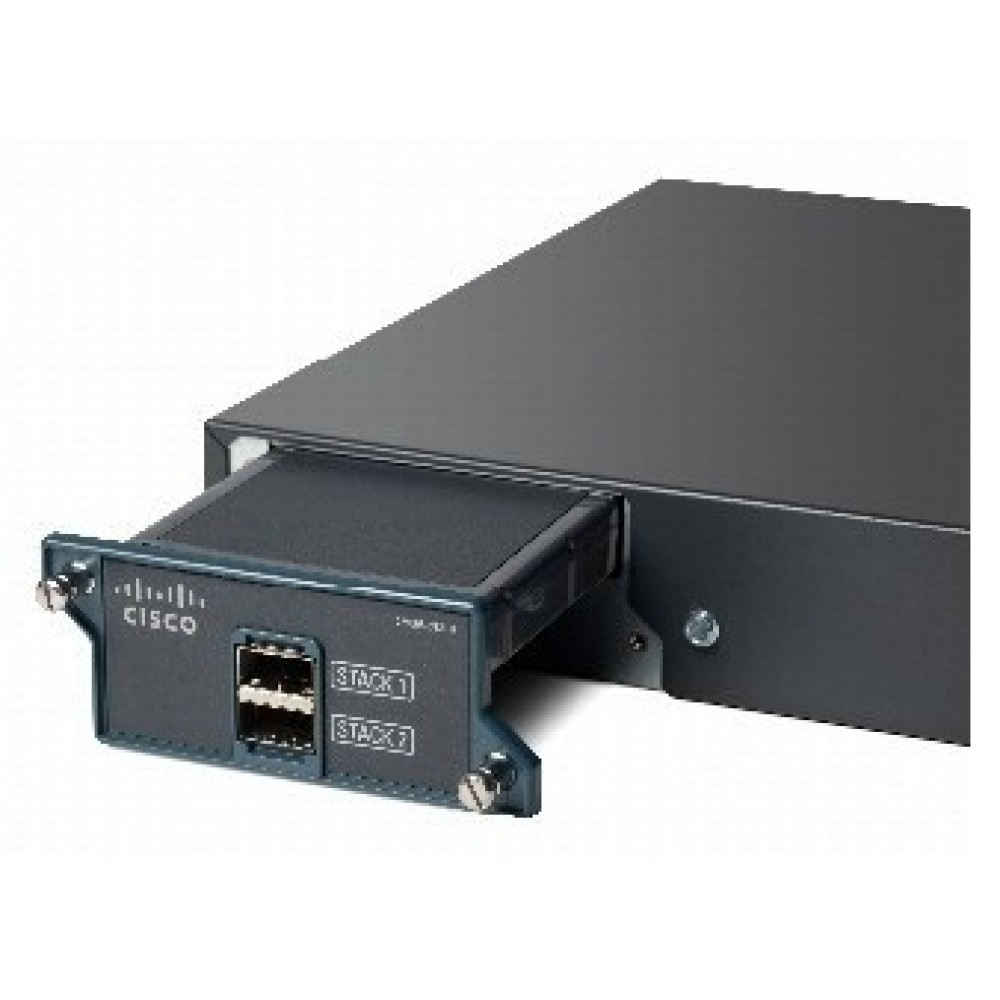

Информация о модуле стекирования Cisco C2960S-F-STACK=

Cisco C2960S-F-STACK= - модуль FlexStack для объединения совместимых коммутаторов Catalyst 2960-SF в стек. Он устанавливается в предназначенный для стекирования слот на задней панели устройства. Для работы используется программный набор LAN Base базового коммутатора. Соединение между участниками организуют специальными кабелями FlexStack. В одном стеке семейства 2960-S/SF допускается до четырёх совместимых устройств. Участники работают с общей конфигурацией и единым адресом управления. Такая схема упрощает администрирование нескольких коммутаторов доступа. Аппаратный модуль обеспечивает стековое соединение, а сетевые настройки выполняются средствами Cisco IOS. Для повышения связности стековые линии можно замкнуть в кольцо. Длина каждого кабеля выбирается с учётом расположения устройств в стойке. Модуль применяют в проектах расширения существующей инфраструктуры Fast Ethernet. Обозначение Сиско C2960S-F-STACK= следует проверять целиком при согласовании заказа, поскольку модификация с буквой F относится к исполнению для 2960-SF.

Функциональные возможности

FlexStack объединяет несколько физических коммутаторов в управляемую систему с общей конфигурацией. Администратор получает единый адрес управления и возможность согласованно настраивать порты разных участников. Это полезно, когда число подключаемых устройств превышает ёмкость одного коммутатора, но требуется сохранить общий порядок администрирования.

Кольцевое соединение создаёт альтернативный путь между участниками стека. При планировании нескольких аплинков можно использовать поддерживаемые базовыми коммутаторами функции, включая cross-stack EtherChannel. Конкретные возможности определяются сочетанием моделей и программным выпуском стека.

Технические особенности

  • Артикул запасной позиции - C2960S-F-STACK=.
  • Назначение - стекирование совместимых Catalyst 2960-SF LAN Base.
  • Технология соединения - Cisco FlexStack.
  • Установка - специальный слот на задней панели коммутатора.
  • Количество участников стека 2960-S/SF - до 4.
  • Максимальная полоса FlexStack для стека 2960-S/SF - 40 Gbps.
  • Организация соединений - кабели FlexStack и кольцевая либо последовательная топология.
  • Администрирование - общая конфигурация и единый IP-адрес стека.

Сценарии применения

Модуль подходит для расширения существующего узла доступа на Catalyst 2960-SF с программным набором LAN Base. Он помогает объединить несколько коммутаторов в одном шкафу, сохранив общий интерфейс управления. В распределительном узле такая схема удобна для подключения дополнительных групп рабочих мест или устройств с интерфейсами Fast Ethernet. Перед расширением согласуют свободные места для модулей, программные версии и схему стековых кабелей.

Совместимость с оборудованием

Для подбора рассматриваются следующие модели Catalyst 2960-SF с LAN Base:

При совместном использовании разных семейств согласуют поддерживаемую комбинацию участников и соответствующий модуль для каждого коммутатора. Для смешанного стека с Catalyst 2960-X LAN Base на стороне 2960-X применяется FlexStack-Plus C2960X-STACK; допустимый состав и скорость проверяют до подключения.

Совместимость с программным обеспечением

Стековые функции управляются Cisco IOS базовых коммутаторов с набором LAN Base. Для общей системы выбирают совместимый программный выпуск и сохраняют текущие конфигурации до изменения состава. При формировании смешанного стека с 2960-X дополнительно согласуют шаблон SDM и режим скорости стека. Эти условия относятся к системе в целом и учитываются при подготовке конфигурации.

Отличия от ближайших моделей

АртикулБазовая платформаТехнология и назначение
C2960S-F-STACK=Catalyst 2960-SF LAN BaseFlexStack, запасная позиция для Fast Ethernet-исполнений
C2960S-STACK=Catalyst 2960-S LAN BaseFlexStack для гигабитных коммутаторов 2960-S
C3650-STACK-KIT=Catalyst 3650Стековый модуль семейства StackWise-160

Схема подключения

Сначала определяют состав стека и устанавливают подходящий FlexStack-модуль в каждый совместимый коммутатор. Соседние устройства соединяют стековыми кабелями, а для замкнутого кольца добавляют соединение между крайними участниками. После включения проверяют список членов стека, выбранное управляющее устройство и состояние соединений средствами Cisco IOS.

Установка

Для монтажа используют штатный задний слот базового коммутатора и крепление модуля. Работы выполняют с защитой от статического электричества и с соблюдением последовательности подключения, предусмотренной для соответствующей модели. При добавлении участника в действующий стек заранее согласуют порядок включения и сохранение конфигурации.

Обслуживание и хранение

В эксплуатации проверяют состояние стековых соединений, фиксацию кабелей и сохранность общей конфигурации. Перед изменением топологии фиксируют номера участников и назначение подключённых портов. До установки модуль хранят в антистатической упаковке, защищая контактную часть от пыли, влаги и механических повреждений.

Комплектация

При заказе позиции C2960S-F-STACK= уточните поставку самого модуля, наличие крепёжных элементов и перечень сопровождающих принадлежностей. Кабели FlexStack согласуйте отдельным списком с нужной длиной и количеством для выбранной топологии. Для нескольких коммутаторов подготовьте общую спецификацию, чтобы число модулей и соединений соответствовало плану стека.

Топология и пропускная способность стека

Для семейства 2960-S/SF LAN Base максимальная полоса FlexStack составляет 40 Gbps, а число участников ограничено четырьмя. Кольцо обеспечивает замкнутую структуру соединений с альтернативным путём между коммутаторами. В смешанном стеке с Catalyst 2960-X LAN Base сохраняются предел 4 устройства и режим 40 Gbps; состав и программные условия согласуют для всех участников.

Подбор кабелей FlexStack

В семействе FlexStack используются кабели CAB-STK-E-0.5M, CAB-STK-E-1M и CAB-STK-E-3M длиной 0.5 m, 1 m и 3 m соответственно. Длину выбирают по фактической трассе между задними панелями с запасом для допустимого изгиба и обслуживания соединения. Для кольца заранее рассчитывают каждую связь, включая соединение крайних участников.

Жизненный цикл и планирование

Для C2960S-F-STACK= дата окончания продаж - 6 ноября 2015 года, последняя дата поддержки Cisco - 30 ноября 2020 года. Модуль целесообразно рассматривать в контексте существующего парка Catalyst 2960-SF и плана его развития. Для обновления всей системы отдельно сравнивают современные коммутаторы доступа, требуемые скорости и возможности лицензирования.

Технические характеристики C2960S-F-STACK=

Жизненный цикл

Окончание продаж
2015-11-06
Последняя дата поддержки Cisco
2020-11-30

Идентификация и назначение

Артикул
C2960S-F-STACK=
Исполнение
FlexStack для Fast Ethernet-коммутаторов 2960-SF
Производитель
Cisco
Семейство базовых коммутаторов
Catalyst 2960-SF
Тип позиции заказа
Запасной модуль, Spare
Тип устройства
Модуль стекирования

Кабели и монтаж

Кабель 0.5 m
CAB-STK-E-0.5M
Кабель 1 m
CAB-STK-E-1M
Кабель 3 m
CAB-STK-E-3M
Подбор комплекта
Число модулей и кабелей определяется количеством коммутаторов и топологией
Соединительные кабели
Cisco FlexStack

Совместимость и программная платформа

Место установки
Задний слот для модуля FlexStack
Операционная система базового устройства
Cisco IOS
Программный набор базового устройства
LAN Base
Совместимые модели 2960-SF LAN Base
WS-C2960S-F24PS-L, WS-C2960S-F24TS-L, WS-C2960S-F48FPS-L, WS-C2960S-F48LPS-L, WS-C2960S-F48TS-L

Стекирование и управление

Максимальная полоса стека 2960-S/SF
40 Gbps
Смешанный стек с 2960-X LAN Base
До 4 устройств, 40 Gbps; на стороне 2960-X нужен C2960X-STACK и совместимое ПО
Технология стека
Cisco FlexStack
Топология
Кольцо или последовательное соединение
Управление стеком
Общая конфигурация и единый IP-адрес
Число участников стека 2960-S/SF
До 4
