Артикул: C6807-XL

В наличии

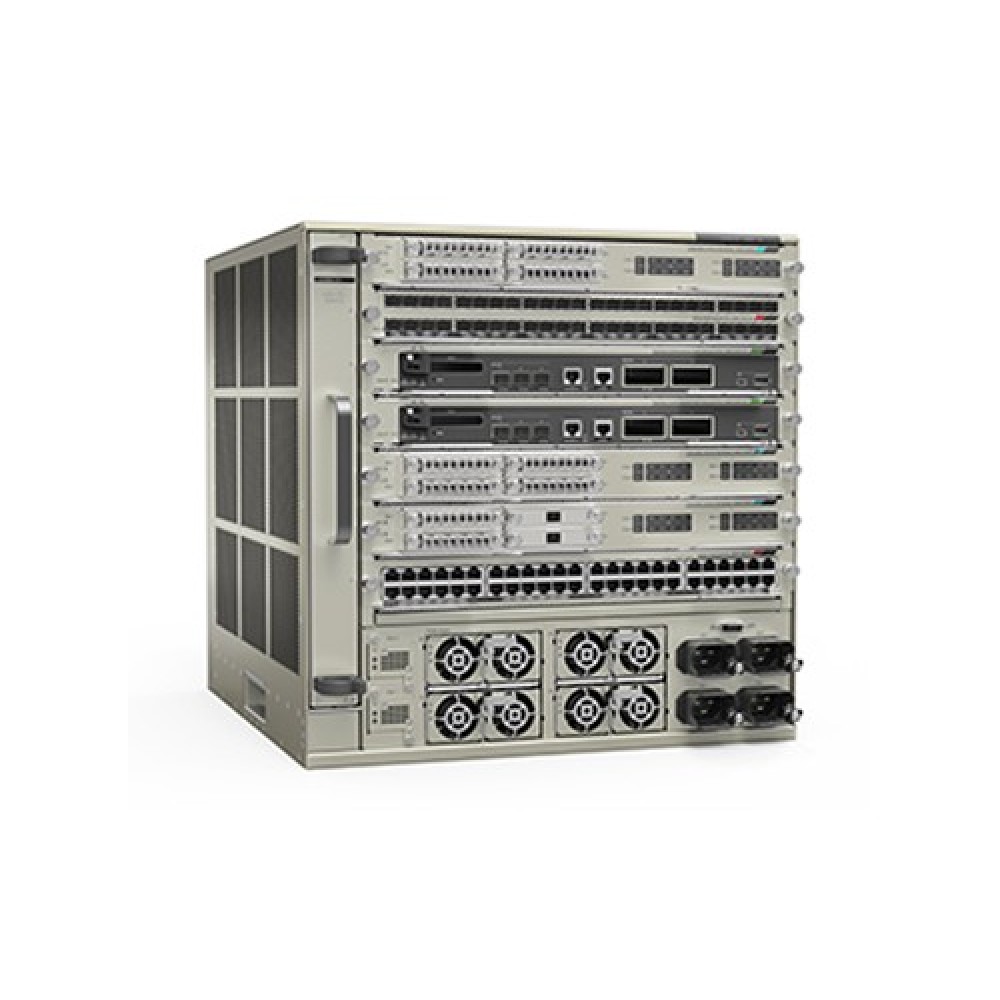

Модульное шасси Cisco Catalyst 6807-⁠XL C6807-⁠XL, 7 слотов, 10RU, 5 мест для линейных карт

677 644 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

Запросите КП для получения индивидуальной скидки

Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@catalyst-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 346-63-92

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Информация о модульном шасси Cisco Catalyst 6807-XL C6807-XL

Cisco Catalyst 6807-XL C6807-XL - модульное шасси для построения ядра и уровня агрегации корпоративной сети. Платформа занимает 10RU в стойке и предоставляет семь системных слотов. Два места предназначены для управляющих модулей Supervisor Engine. Пять мест используются для линейных карт Ethernet и совместимых модулей. Типы интерфейсов и число подключений определяются выбранным набором плат. Шасси поддерживает супервизоры Supervisor Engine 2T и Supervisor Engine 6T. Возможность установки резервного управляющего модуля позволяет проектировать систему с дублированием управления. Для электропитания предусмотрены места под четыре сменных AC-блока. Их количество подбирают под потребление установленной конфигурации и выбранный режим резервирования. Охлаждение организовано сменным блоком вентиляторов с боковым направлением воздушного потока. Работа сетевых функций выполняется под Cisco IOS на установленном супервизоре. Совместимость с рядом компонентов Catalyst 6500-E помогает использовать подходящие существующие модули в проекте модернизации. Для развёртывания Сиско 6807-XL требуется согласованный состав управляющих модулей, линейных карт, питания и программного обеспечения. Производительность готовой системы рассчитывают по этому составу, а не только по обозначению шасси.

Функциональные возможности

Модульная архитектура позволяет собрать интерфейсы нужного типа и плотности в одном узле. Линейные карты выбирают под гигабитные подключения, каналы 10G или соединения 40G с учётом супервизора и программного выпуска. При расширении сети состав плат можно адаптировать к новым требованиям без изменения базового форм-фактора шасси.

Резервирование управляющих модулей и источников питания используют для повышения доступности узла. Возможности VLAN, маршрутизации, политик доступа и управления трафиком определяются супервизором, линейными картами и лицензией Cisco IOS. Для проекта с двумя шасси предусматривают проверку поддержки и требований Virtual Switching System.

Технические особенности

  • Семь системных слотов: два для Supervisor Engine и пять для модулей.
  • Установка управляющих модулей в слоты 3 и 4.
  • Совместимые супервизоры - VS-S2T-10G, VS-S2T-10G-XL, C6800-SUP6T и C6800-SUP6T-XL.
  • Поддержка совместимых линейных карт семейств 6700, 6800 и 6900 с оговорёнными дочерними платами.
  • До четырёх блоков питания C6800-XL-3KW-AC.
  • Мощность одного C6800-XL-3KW-AC - 3000 W при 240 VAC или 1300 W при 120 VAC.
  • Варианты резервирования - 1+1 для супервизоров и N+1 для питания.
  • Сменный блок вентиляторов с боковым воздушным потоком.
  • Высота - 10RU; размеры корпуса - 44.3 x 44.1 x 46 cm (В x Ш x Г).
  • Масса пустого шасси - 62 lb; полностью сконфигурированной системы - до 185 lb.

Сценарии применения

Платформа подходит для узла агрегации с большим количеством оптических соединений между распределительными шкафами. В ядре кампуса её используют как основу модульной системы с заранее рассчитанной плотностью интерфейсов и резервированием управления. При модернизации инфраструктуры Catalyst 6500-E отдельно проверяют возможность переноса каждой линейной карты и её дочерних плат. В проектах с ростом числа подключений оставляют запас по слотам, питанию и охлаждению.

Совместимость с оборудованием

Для управления применяются VS-S2T-10G, VS-S2T-10G-XL, C6800-SUP6T и C6800-SUP6T-XL. Список совместимых Ethernet-плат включает C6800-8P40G, C6800-32P10G, C6800-16P10G, C6800-8P10G и соответствующие XL-исполнения, а также ряд плат 6800, 6900 и 6700. Для WS-X6704-10GE, WS-X6748-GE-TX, WS-X6748-SFP и WS-X6724-SFP учитывают требование к CFC либо DFC4. Питание подбирают на базе C6800-XL-3KW-AC, охлаждение - с совместимым C6807-XL-FAN.

Совместимость с программным обеспечением

Программная платформа шасси - Cisco IOS, работающий на выбранном Supervisor Engine. Минимальный выпуск и доступность функций зависят от конкретного супервизора и установленных линейных карт. Для Supervisor Engine 6T аппаратное руководство предусматривает Cisco IOS 15.3(1)SY и последующие совместимые выпуски. Перед заменой состава системы проверяют матрицу поддержки модулей для целевой версии.

Отличия от ближайших моделей

АртикулПлатформа и слотыОсобенность выбора
C6807-XLCatalyst 6807-XL, 7 слотовБазовое шасси 10RU; состав системы согласуется отдельно
C6807-XL=Catalyst 6807-XL, 7 слотовЗапасное шасси той же платформы
WS-C6506-E=Catalyst 6500-E, 6 слотовДругой корпус; при миграции проверяют супервизоры, карты и питание

Схема подключения

Пользовательские и магистральные линии подключают к установленным линейным картам и интерфейсам супервизора в соответствии с проектом. Управляющие модули размещают в слотах 3 и 4, а Ethernet-платы - в предназначенных для них слотах. Электропитание, консольное управление и межузловые резервные соединения подготавливают до ввода системы в эксплуатацию.

Установка

Перед монтажом рассчитывают допустимую нагрузку стойки с учётом массы полностью собранного устройства. Для бокового забора и выброса воздуха в закрытой или частично закрытой стойке предусматривают не менее 6 inches (15 cm) свободного пространства с каждой стороны корпуса. Расположение соседнего оборудования выбирают так, чтобы его горячий выхлоп не поступал на вход охлаждения шасси. Подключение питания и заземления выполняют в соответствии с требованиями аппаратного руководства и площадки.

Обслуживание и хранение

В рабочей системе контролируют статус супервизоров, вентиляторного блока и источников питания, а также температуру установленных модулей. Перед изменением конфигурации сохраняют настройки и фиксируют состав плат. При хранении корпуса и модулей поддерживают температуру от -20°C до +65°C и защищают разъёмы от загрязнения и конденсата.

Комплектация

Для C6807-XL запросите спецификацию с перечислением самого шасси, вентиляторного блока, источников питания, супервизоров и линейных карт. В ней должны быть указаны артикулы и количество каждой позиции, а также крепёж, заглушки и сетевые шнуры. Состав выбранной конфигурации необходимо закрепить до заказа: от него зависят готовность к запуску, доступные интерфейсы и бюджет питания.

Производительность выбранной конфигурации

Конструктивные возможности шасси описываются пределами до 11.4 Tbps для системы и до 440 Gbps на слот. Эти значения характеризуют архитектуру платформы. Для конфигурации с Supervisor Engine 6T и соответствующими линейными картами максимальная поддерживаемая полоса на слот составляет 160 Gbps. Фактическую пропускную способность соединений определяют по установленному супервизору, режимам карт и используемым портам.

Питание и резервирование

Источники C6800-XL-3KW-AC поддерживают объединённый и резервный режимы работы. Расчёт выполняют по потреблению супервизоров, линейных карт, вентиляторов и подключённой нагрузки. Для схемы N+1 оставшийся набор источников должен обеспечивать требуемую мощность после отказа одного блока. Выбор входного напряжения учитывают отдельно, поскольку мощность БП при 120 VAC и 240 VAC различается.

Технические характеристики C6807-XL

Архитектура и слоты

Позиции Ethernet-модулей
Слоты 1, 2, 5, 6 и 7
Позиции супервизоров
Слоты 3 и 4
Резервирование управления
1+1; одинаковые модели супервизоров и конфигурации дочерних плат
Системные слоты
7
Слоты для Supervisor Engine
2
Слоты для линейных карт Ethernet
5

Габариты и монтаж

Высота в стойке
10RU
Габариты (В x Ш x Г)
44.3 x 44.1 x 46 cm
Габариты в дюймах (В x Ш x Г)
17.45 x 17.37 x 18.1 in.
Масса полностью сконфигурированной системы
185 lb
Масса пустого шасси
62 lb

Идентификация и назначение

Артикул
C6807-XL
Модель
Catalyst 6807-XL
Назначение
Ядро и агрегация кампусной сети
Производитель
Cisco
Серия
Catalyst 6800
Тип устройства
Модульное шасси коммутатора

Охлаждение и отказоустойчивость

Вентиляторов в одном блоке
9
Горячая замена компонентов
Supervisor Engine, линейные карты, БП и вентиляторный блок; с учётом условий OIR
Максимальный воздушный поток вентиляторного блока
850 CFM
Направление воздушного потока
Боковое, side-to-side
Регулировка вентиляторов
Переменная скорость
Режимы скорости вентиляторов
4 режима, от 3000 до 6000 RPM
Резервирование вентиляторов
N+1 внутри вентиляторного блока
Резервный канал управления
Поддерживается
Совместимый вентиляторный блок
C6807-XL-FAN / C6807-XL-FAN=

Питание

Замена блоков питания
Сменные модули, OIR при соблюдении условий эксплуатации
Мест для блоков питания
4
Мощность БП при 120 VAC
1300 W
Мощность БП при 240 VAC
3000 W
Режимы питания
Резервный и объединённый
Резервирование источников
N+1; при достаточной мощности оставшихся БП
Совместимый блок питания
C6800-XL-3KW-AC
Тип входного питания для C6800-XL-3KW-AC
AC

Производительность и программная платформа

Архитектурная ёмкость пары VSS
До 22.8 Tbps; конструктивный предел
Архитектурная ёмкость системы
До 11.4 Tbps; конструктивный предел шасси
Архитектурная ёмкость слота
До 440 Gbps; конструктивный предел шасси
Операционная система
Cisco IOS
Полоса слота с Supervisor Engine 6T
До 160 Gbps с соответствующими линейными картами
Сетевые функции и управление
Определяются установленным супервизором, линейными картами и лицензией

Совместимость модулей

Карты 6700 с CFC или DFC4
WS-X6704-10GE, WS-X6748-GE-TX, WS-X6748-SFP, WS-X6724-SFP
Карты 6716 с DFC4
WS-X6716-10G-3C, WS-X6716-10T-3C
Карты 6716 с DFC4XL
WS-X6716-10G-3CXL, WS-X6716-10T-3CXL
Линейные карты 6800
WS-X6816-10G-2T, WS-X6816-10G-2TXL, WS-X6816-10T-2T, WS-X6816-10T-2TXL, WS-X6848-SFP-2T, WS-X6848-SFP-2TXL, WS-X6824-SFP-2T, WS-X6824-SFP-2TXL, WS-X6848-TX-2T, WS-X6848-TX-2TXL
Линейные карты 6900
WS-X6904-40G-2T, WS-X6904-40G-2TXL, WS-X6908-10G-2T, WS-X6908-10G-2TXL
Линейные карты C6800 10G
C6800-32P10G, C6800-32P10G-XL, C6800-16P10G, C6800-16P10G-XL, C6800-8P10G, C6800-8P10G-XL
Линейные карты C6800 40G
C6800-8P40G, C6800-8P40G-XL
Сервисные модули
NAM3, ASA-SM, WiSM2, ACE30; доступность функций зависит от IOS и конфигурации
Совместимые супервизоры
VS-S2T-10G, VS-S2T-10G-XL, C6800-SUP6T, C6800-SUP6T-XL

Условия эксплуатации

Влажность хранения
5-95%, без конденсации
Изменение температуры при нагреве
0.33°C/min
Изменение температуры при охлаждении
0.5°C/min
Испытанный диапазон рабочей высоты
От -60 до 3000 m
Рабочая влажность
5-90%, без конденсации
Рабочая температура
От 0°C до +40°C
Сертифицированная рабочая высота
0-2000 m
Температура хранения
От -20°C до +65°C
