Артикул: C9200L-24P-4G-E
В наличии

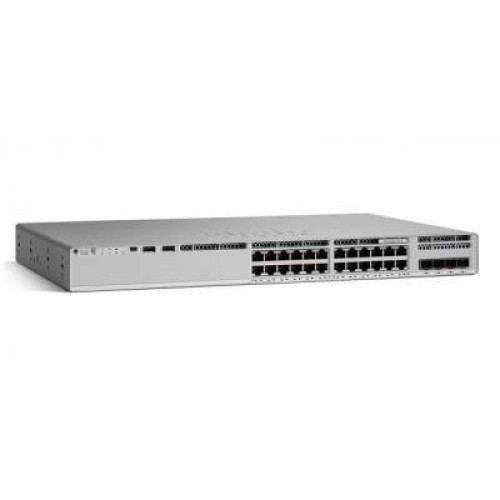

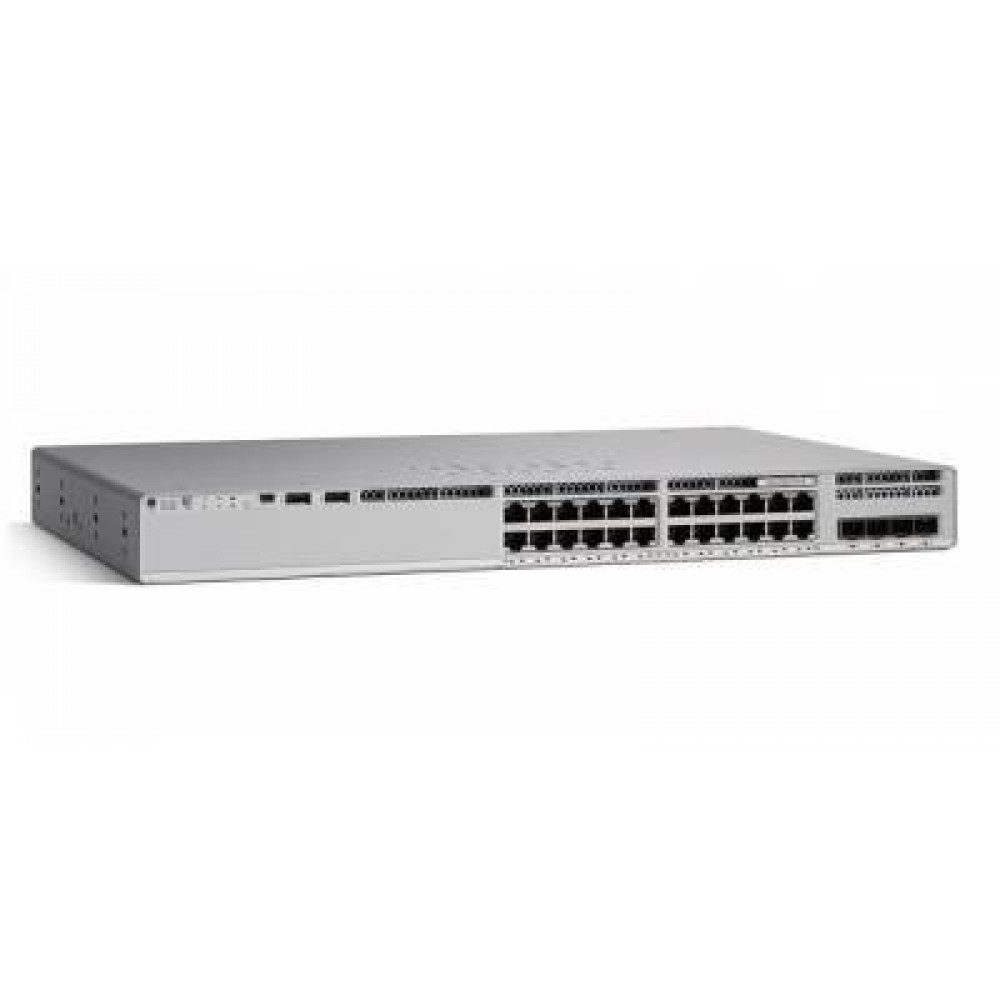

Коммутатор Cisco C9200L-24P-4G-E, 24 портов доступа, Да, Network Essentials
107 814 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Информация о коммутаторе Cisco C9200L-24P-4G-E
Cisco C9200L-24P-4G-E - коммутатор, предназначенный для коммутации сетевого трафика и подключения устройств организации. Его место в каталоге - оборудование Catalyst 9200. Конфигурация подключений на стороне абонентов - 24 портов доступа. Для этого артикула выбран набор функций Network Essentials. При расчёте питания подключаемых устройств учитывают PoE: Да. Для размещения оборудования нужны размеры 4.4 x 44.5 x 28.8. Стековая конфигурация характеризуется значением StackWise-80. Габариты с блоками питания и вентиляторами (В x Ш x Г): 4.4 x 44.5 x 32.9. Плотность подключений выбирают с запасом под планируемое число устройств. Доступ к интерфейсам оставляют удобным для подключения и обслуживания. План адресации и разделение пользовательских сегментов готовят перед внедрением. Изделие Циско C9200L-24P-4G-E включают в проект после согласования совместимости и состава системы.
Функциональные возможности
Коммутация объединяет подключённые устройства в локальную инфраструктуру с согласованными правилами передачи трафика. Практический результат настройки зависит от выбранных правил сегментации, разрешённых соединений и активированных программных функций. При использовании PoE передача данных и питание совместимого конечного устройства идут по Ethernet-кабелю; нагрузку рассчитывают по поддерживаемому стандарту и общему бюджету. В Catalyst 9200 возможности Cisco IOS XE соотносят с выбранным Network Essentials или Network Advantage. C9200, C9200L и компактные C9200CX различаются устройством аплинков, питания и средствами масштабирования.
Технические особенности
- Модульные аплинки: -
- Программный набор: Network Essentials
- Технология стека: StackWise-80
- Габариты шасси: 4.4 x 44.5 x 28.8
- Габариты с блоками питания и вентиляторами (В x Ш x Г): 4.4 x 44.5 x 32.9
- Заменяемые блоки питания: +
- Разъёмы питания: Разъём внутреннего блока питания с автоматическим выбором диапазона. Поддерживаемое входное напряжение - от 100 до 240 VAC. Разъём питания AC подключается к розетке AC предусмотренным питающим кабелем.
- Заменяемые вентиляторы: -
- Пропускная способность стека: 80 Gbps
- Поддержка SD-Access: Limited (1 Virtual Network)
Сценарии применения
Оборудование можно включить в проект расширения локальной инфраструктуры. Сначала определяют типы абонентских подключений, затем подбирают восходящие линии. Резерв портов и питания рассчитывают под ожидаемый рост.
Совместимость с оборудованием
Медные подключения проверяют по скорости порта и категории кабеля, оптические - по форм-фактору модуля, длине волны и дальности. Для оптических трансиверов дополнительно сверяют поддержку конкретной платформой и используемым программным релизом.
Совместимость с программным обеспечением
Системная платформа - Cisco IOS XE. Набор функций этого исполнения - Network Essentials. Перед обновлением выбирают релиз с поддержкой точного аппаратного PID и необходимых сетевых функций.
Отличия от ближайших моделей
Соседние позиции различаются исполнением и составом функций; сравнение помогает выбрать нужный артикул.
| Модель | Тип | Подключения или платформа | Исполнение |
|---|---|---|---|
| C9200L-24P-4G-RE | коммутатор | 24 портов доступа | Network Essentials |
| C9200L-24P-4G-A | коммутатор | 24 портов доступа | Network Advantage |
| C9200L-48P-4G-E | коммутатор | 48 портов доступа | Network Essentials |
Схема подключения
Сначала подготавливают управление устройством и параметры восходящего соединения. Затем подключают абонентские линии и проверяют согласованную скорость на каждом порту. Сегментацию и правила прохождения трафика сверяют с конфигурацией соседнего узла.
Установка
Монтаж начинают со сверки артикула и подготовленного места установки. Крепления и трассы выбирают под корпус и способ подключения. После завершения проверяют фиксацию, доступ к обслуживанию и состояние соединений.
Обслуживание и хранение
При эксплуатации контролируют состояние соединений, индикацию и условия охлаждения. Периодичность осмотра выбирают с учётом запылённости и нагрузки площадки. При хранении защищают изделие от влаги, механических нагрузок и загрязнения разъёмов.
Комплектация
В заказе Cisco C9200L-24P-4G-E фиксируют аппаратную конфигурацию, питание и необходимое ПО. Сопутствующие кабели и монтажные компоненты подбирают в соответствии со схемой установки.
Питание и планирование нагрузки
Параметр PoE для выбранной модификации - Да. При подборе источников питания учитывают системную нагрузку и дополнительные потребители. Подключение устройств PoE планируют по доступному бюджету конкретной конфигурации. Схему резервного питания проверяют отдельно от суммы номинальных мощностей источников.
Подготовка к вводу в эксплуатацию
До начала работ составляют схему подключений и перечень проверяемых параметров. После внедрения сверяют фактическую конфигурацию с проектной спецификацией. Результаты тестов и сведения об установленных компонентах сохраняют для дальнейшего обслуживания.
Технические характеристики C9200L-24P-4G-E
Интерфейсы и подключение
- Модульные аплинки
- -
- Разъёмы и кабели
- 1000BASE-T Порты: RJ-45 Разъёмы, 4-pair Cat 5E UTP Кабели 1000BASE-T SFP-based Порты: RJ-45 Разъёмы, 4-pair Cat 5E UTP Кабели 100BASE-FX, 1000BASE-SX, -LX/LH, -ZX, -BX10, Плотное wavelength-division Мультиплексирование (DWDM) and Coarse Wavelength-Division Мультиплексирование (CWDM) SFP Трансиверы: LC Оптические Разъёмы (single-mode or Многомодовое Оптические) 10GBASE-SR, LR, LRM (Только C9200), ER, ZR, DWDM SFP+ Трансиверы: LC Оптические Разъёмы (single-mode or Многомодовое Оптические) SFP+ Разъём Cisco StackWise-160/80 Стекирование Порты: copper-based Cisco StackWise Кабели Ethernet Управление Порт: RJ-45 Разъёмы, 4-pair Cat 5 UTP Кабели Управление Консоль Порт: RJ-45-to-DB9 Кабель for PC Соединения,USB-C Адаптер, USB Адаптер
Конструкция и монтаж
- Габариты с блоками питания и вентиляторами (В x Ш x Г)
- 4.4 x 44.5 x 32.9
- Габариты шасси
- 4.4 x 44.5 x 28.8
- Масса, kg
- 4
Питание и охлаждение
- Акустический шум при 25°C (ISO 7779 / ISO 9296)
- С AC Блок питания (С 24 PoE+ Порты С нагрузкой):, LpA: 42dB Типовое, 45 dB Максимум LwA: 5.3B Типовое, 5.6B Максимум Типовое: Noise Излучение for a Типовое configurationMaximum: Statistical Максимум to Учёт for Разброс in Производство
- Заменяемые блоки питания
- +
- Заменяемые вентиляторы
- -
- Поддержка PoE
- Да
- Разъёмы питания
- Разъём внутреннего блока питания с автоматическим выбором диапазона. Поддерживаемое входное напряжение - от 100 до 240 VAC. Разъём питания AC подключается к розетке AC предусмотренным питающим кабелем.
Программное обеспечение и совместимость
- Операционная система
- Cisco IOS XE
- Программный набор
- Network Essentials
- Пропускная способность стека
- 80 Gbps
- Серия
- 9200
- Технология стека
- StackWise-80
Управление и назначение
- Артикул
- C9200L-24P-4G-E
- Бренд
- CISCO
- Модель
- C9200L-24P-4G
- Поддержка SD-Access
- Limited (1 Virtual Network)
- Производитель
- Cisco
- Тип товара
- коммутатор
Условия эксплуатации и стандарты
- Стандарты
- EEE 802.1sIEEE 802.1wIEEE 802.1xIEEE 802.1x-RevIEEE 802.3adIEEE 802.3afIEEE 802.3atIEEE 802.3x Полный дуплекс on 10BASE-T, 100BASE-TX, and 1000BASE-T portsIEEE 802.1D Spanning Tree ProtocolIEEE 802.1p CoS prioritizationIEEE 802.1Q VLANIEEE 802.3 10BASE-T Спецификация
