Артикул: C9200L-48P-4X-A

В наличии

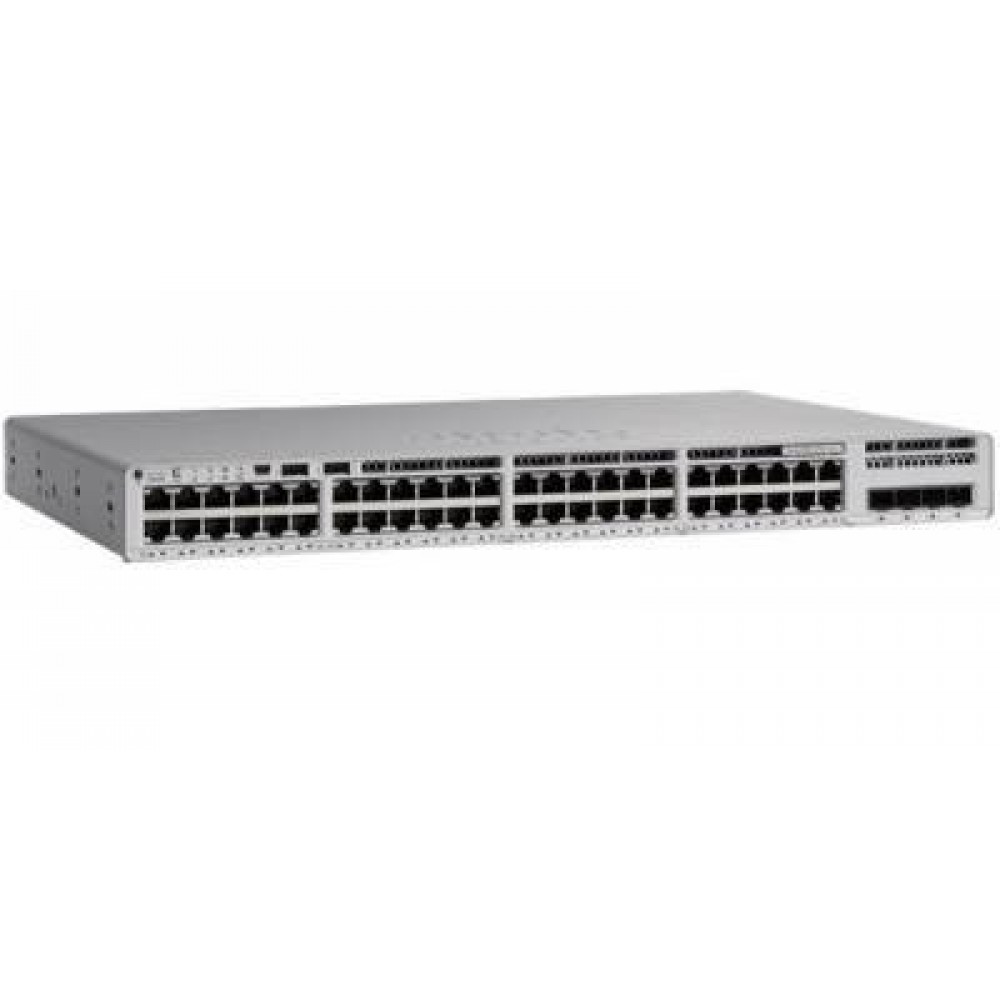

Коммутатор Cisco Catalyst C9200L-⁠48P-⁠4X-⁠A, 48 портов PoE+, 4 аплинка 10G, Network Advantage

285 761 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

Запросите КП для получения индивидуальной скидки

Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@catalyst-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 346-63-92

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Информация о коммутаторе Cisco Catalyst C9200L-48P-4X-A

Cisco Catalyst C9200L-48P-4X-A - управляемый коммутатор доступа с 48 портами 10/100/1000BASE-T и поддержкой PoE+. Он предназначен для подключения рабочих мест, IP-телефонов, камер и совместимых беспроводных точек доступа. Четыре фиксированных порта SFP+ обеспечивают аплинки 1/10G к уровню агрегации. Медные интерфейсы позволяют сохранить существующую гигабитную разводку при обновлении активного оборудования. Исполнение с суффиксом -A соответствует уровню Network Advantage. Этот уровень лицензирования определяет доступный набор сетевых функций вместе с версией Cisco IOS XE. Коммутационная способность отдельного устройства составляет 176 Gbps. Скорость пересылки достигает 130.95 Mpps. Для объединения нескольких устройств предусмотрена технология StackWise-80. Стек формируется с дополнительным комплектом C9200L-STACK-KIT. Система питания поддерживает установку двух сменных источников. При одном PWR-C5-1KWAC доступен PoE-бюджет 740 W, а при двух таких блоках - до 1440 W. Корпус высотой 1RU подходит для установки в телекоммуникационную стойку. При подборе Сиско C9200L-48P-4X-A необходимо согласовать лицензии, питание и состав подключаемой нагрузки.

Функциональные возможности

VLAN разделяют устройства на логические сегменты, а маршрутизация между VLAN позволяет организовать обмен между ними по заданной политике. Агрегация EtherChannel объединяет несколько соединений в логический канал и помогает распределить трафик. Механизмы Spanning Tree управляют резервными связями и предотвращают образование петель.

PoE+ передаёт питание и данные по одному Ethernet-кабелю, сокращая число отдельных адаптеров у конечных устройств. QoS позволяет назначать приоритет чувствительным к задержкам потокам, например телефонии. Аутентификация 802.1X и списки ACL используются для управления доступом к сети.

Технические особенности

  • 48 портов RJ-45 10/100/1000BASE-T с PoE+ IEEE 802.3at.
  • 4 фиксированных аплинка SFP+ с режимами 1/10G.
  • Коммутационная способность - 176 Gbps; с учётом стекирования - 256 Gbps.
  • Пересылка пакетов - 130.95 Mpps; с учётом стекирования - 190 Mpps.
  • StackWise-80 - 80 Gbps, до 8 совместимых C9200L одного уровня лицензии.
  • PoE-бюджет - 740 W с одним PWR-C5-1KWAC или до 1440 W с двумя.
  • Оперативная память - 2 GB, Flash - 4 GB.
  • Таблица MAC - 16 000 записей; размер Jumbo frame - 9198 bytes.
  • Программная платформа - Cisco IOS XE, уровень Network Advantage.
  • Корпус - 1RU; габариты с блоком питания - 4.4 x 44.5 x 32.9 cm (В x Ш x Г).

Сценарии применения

Коммутатор подходит для этажного узла корпоративной сети с гигабитными рабочими местами и питаемыми по Ethernet устройствами. В системе видеонаблюдения он обеспечивает подключение камер при соблюдении мощности каждого порта и общего PoE-бюджета. В офисе модель может объединять IP-телефоны и точки доступа с передачей трафика по аплинкам 10G. Для нескольких шкафов или групп портов проектируют стек с заранее согласованными кабелями и резервированием соединений.

Совместимость с оборудованием

Для организации стека используется комплект C9200L-STACK-KIT и кабели STACK-T4-50CM, STACK-T4-1M или STACK-T4-3M. Совместный стек строится из C9200L с одинаковым уровнем лицензии; среди вариантов для согласования конфигурации - C9200L-48T-4X-A и C9200L-24P-4X-A. Для расчётов PoE на этой странице используется блок PWR-C5-1KWAC. Оптические трансиверы выбирают по точной модели коммутатора, версии ПО, длине линии и типу волокна.

Совместимость с программным обеспечением

Устройство работает под Cisco IOS XE. Для эксплуатации со стеком согласуют релиз, который поддерживает все участвующие модели и необходимые функции. Управление доступно через CLI и WebUI; NETCONF, RESTCONF и модели YANG используются для интеграции с системами автоматизации. Перед обновлением сохраняют конфигурацию и проверяют ограничения выбранного выпуска.

Отличия от ближайших моделей

АртикулПорты доступаАплинкиУровень лицензии
C9200L-48P-4X-A48 x 1G PoE+4 x 1/10GNetwork Advantage
C9200L-48P-4X-E48 x 1G PoE+4 x 1/10GNetwork Essentials
C9200L-48P-4G-A48 x 1G PoE+4 x 1GNetwork Advantage
C9200L-48T-4X-A48 x 1G для данных4 x 1/10GNetwork Advantage

Схема подключения

Конечные устройства подключают к портам RJ-45, а соединение с коммутатором агрегации организуют через SFP+ с подходящим трансивером или кабелем. При использовании нескольких C9200L стековые адаптеры соединяют кабелями StackWise-80 в кольцо. Источники питания и линии аплинков распределяют в соответствии с выбранной схемой резервирования.

Установка

Для монтажа подготавливают место 1RU в 19-дюймовой стойке и проверяют доступность разъёмов с обеих сторон корпуса. Кабели укладывают так, чтобы они не перекрывали вентиляционные отверстия и не натягивали разъёмы. Допустимая рабочая температура зависит от высоты установки: от -5°C до +45°C до 1500 m и от -5°C до +40°C до 3000 m; для холодного старта требуется не менее 0°C.

Обслуживание и хранение

Во время эксплуатации контролируют температуру, состояние вентиляторов, питание и фактическое потребление PoE. Перед изменением лицензий, состава стека или версии IOS XE сохраняют резервную копию конфигурации. Для хранения используют защитную упаковку, исключающую попадание влаги, пыли и механическую нагрузку на порты.

Комплектация

При согласовании заказа на C9200L-48P-4X-A зафиксируйте число и артикулы блоков питания, тип сетевого шнура, крепления и лицензионные позиции. Базовая аппаратная конфигурация модели предусматривает PWR-C5-1KWAC; фактический состав отгрузки закрепляется в спецификации. Отдельными строками согласуют трансиверы, стековый комплект, кабели и срок программной подписки.

Питание и расчёт PoE

Мощность 30 W на порт PoE+ и суммарный бюджет питания учитывают одновременно. Один PWR-C5-1KWAC предоставляет 740 W для PoE, поэтому нагрузку всех подключённых устройств необходимо суммировать с учётом выбранных режимов питания. Для двух таких БП доступен бюджет до 1440 W. При резервировании питания рассчитывают нагрузку, которую должен сохранить оставшийся источник.

Лицензирование

Network Advantage является сетевым уровнем исполнения -A. Cisco Catalyst Software Subscription и Cisco DNA относятся к отдельным подписным позициям, для которых согласуют уровень и срок. Возможность активации, привязку к Smart Account и включённые права использования необходимо закрепить при оформлении спецификации.

Технические характеристики C9200L-48P-4X-A

Идентификация и назначение

Артикул
C9200L-48P-4X-A
Производитель
Cisco
Серия
Catalyst 9200L
Тип устройства
Управляемый коммутатор доступа L2/L3
Уровень лицензии
Network Advantage

Интерфейсы и подключение

Исполнение аплинков
Фиксированные
Максимальная мощность PoE+ на порт
30 W
Поддержка PoE
IEEE 802.3af, IEEE 802.3at PoE+
Портов PoE+
48
Порты аплинков
4 x SFP+
Порты доступа
48 x RJ-45
Скорости аплинков
1/10G
Скорости портов доступа
10/100/1000BASE-T

Конструкция и условия эксплуатации

Высота в стойке
1RU
Габариты корпуса без выступающего БП (В x Ш x Г)
4.4 x 44.5 x 28.8 cm
Габариты с БП и вентиляторами (В x Ш x Г)
4.4 x 44.5 x 32.9 cm
Масса с одним БП
4.8 kg
Минимальная температура холодного старта
0°C
Монтаж
19-дюймовая стойка
Рабочая температура до 1500 m
От -5°C до +45°C
Рабочая температура до 3000 m
От -5°C до +40°C
Расчётный MTBF
346 270 h

Питание и охлаждение

PoE-бюджет с двумя PWR-C5-1KWAC
До 1440 W, ограничен числом и мощностью портов
PoE-бюджет с двумя PWR-C5-715WDC=
970 W; IOS XE 17.8.1 и выше
PoE-бюджет с одним PWR-C5-1KWAC
740 W
PoE-бюджет с одним PWR-C5-715WDC=
485 W; IOS XE 17.8.1 и выше
Вентиляторы
2 встроенных, с резервированием
Исполнение блоков питания
Сменные, с поддержкой резервирования
Количество мест для БП
2
Номинальная мощность PWR-C5-1KWAC
1000 W
Штатный тип блока питания модели
PWR-C5-1KWAC

Программная платформа и лицензии

Варианты программной подписки
Cisco Catalyst Software Subscription или Cisco DNA; состав заказа согласуется отдельно
Локальное управление
CLI, WebUI
Операционная система
Cisco IOS XE
Сроки подписок
3, 5 или 7 лет; по выбранной позиции
Тип сетевой лицензии
Network Advantage, бессрочная
Управление лицензиями
Smart Licensing / Smart Account

Производительность и ресурсы

DRAM
2 GB
Flash
4 GB
Виртуальные порты STP PVST/MST
13 000
Виртуальные сети
1
Записи ACL
1 500
Записи Flexible NetFlow
16 000 потоков
Записи multicast-маршрутизации
1 000
Записи QoS
1 000
Записи маршрутизации IPv4
3 000
Записи маршрутизации IPv6
1 500
Идентификаторы VLAN
4094
Интерфейсы SVI
512
Коммутационная способность
176 Gbps
Коммутационная способность со стекированием
256 Gbps
Максимальный Jumbo frame
9198 bytes
Общее число IPv4-маршрутов
11 000: 8 000 прямых и 3 000 непрямых
Пакетный буфер
6 MB
Размер таблицы MAC
16 000
Скорость пересылки пакетов
130.95 Mpps
Скорость пересылки со стекированием
190 Mpps
Экземпляры PVST
128

Сетевые функции и управление

Агрегация каналов
EtherChannel
Аутентификация доступа
IEEE 802.1X
Защита от петель
STP, RSTP, MSTP, PVST+
Интерфейсы автоматизации
NETCONF, RESTCONF, YANG
Маршрутизация
Статическая, RIP, OSPF, EIGRP, IS-IS; с учётом лицензии и версии IOS XE
Мониторинг
Модельная телеметрия, sampled NetFlow, SPAN, RSPAN
Приоритизация трафика
QoS
Резервирование шлюза
HSRP, VRRP; с учётом лицензии и версии IOS XE
Сегментация L2
IEEE 802.1Q VLAN, PVLAN
Управление доступом
ACL, CoPP
Шифрование Ethernet
MACsec-128

Стекирование и совместимость

Кабель 0.5 m
STACK-T4-50CM
Кабель 1 m
STACK-T4-1M
Кабель 3 m
STACK-T4-3M
Комплект стекирования
C9200L-STACK-KIT, опция
Максимум устройств в стеке
8
Пропускная способность стека
80 Gbps в полном кольце
Совместимые участники стека
C9200L одного уровня лицензии
Состав стекового комплекта
2 адаптера и 1 кабель
Технология стека
StackWise-80
