Артикул: CDB-8U

В наличии

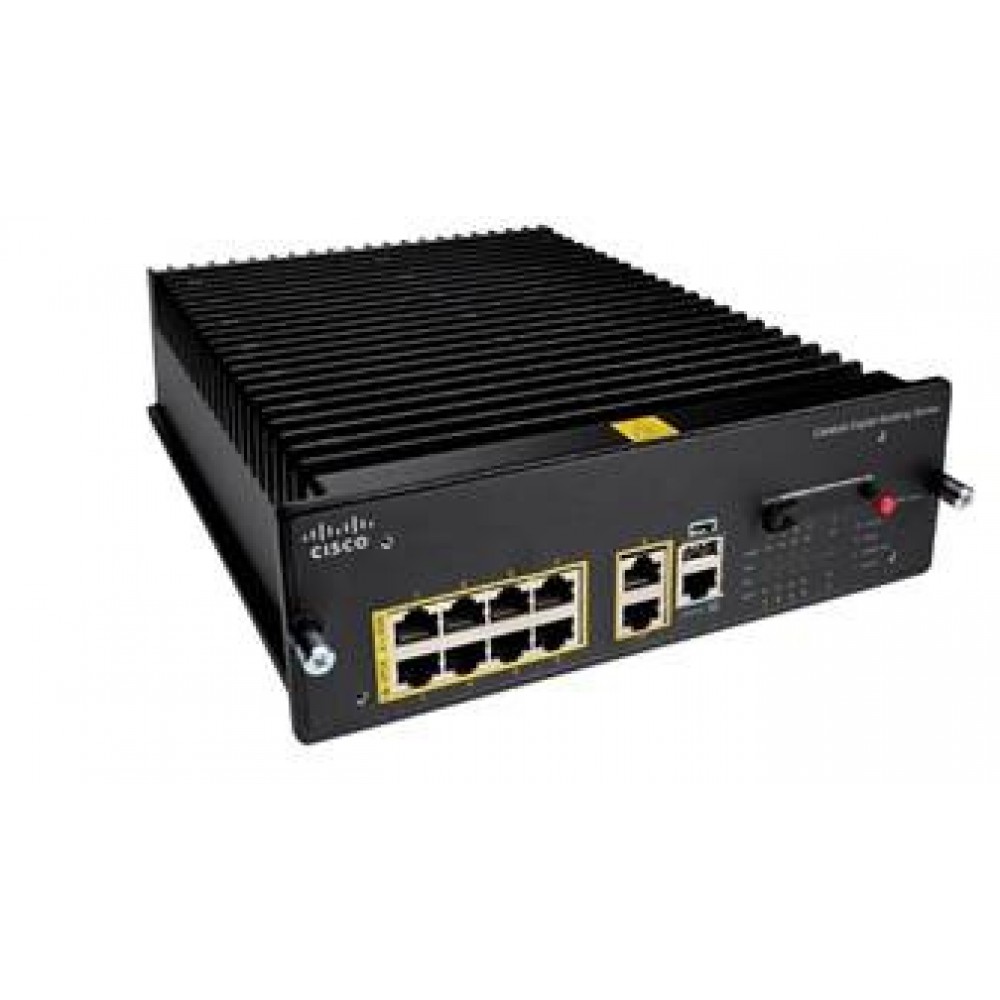

Коммутатор Cisco CDB-⁠8U, 8 x 10/100 Fast Ethernet, 2 x 10/100/1000, 480W

53 130 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

Запросите КП для получения индивидуальной скидки

Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@catalyst-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 346-63-92

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Информация о коммутаторе Cisco CDB-8U

Cisco CDB-8U представляет собой коммутатор для коммутации сетевого трафика и подключения устройств организации. Изделие относится к платформе Catalyst Digital Building. Интерфейсная часть исполнения включает 8 x 10/100 Fast Ethernet. Восходящее подключение выбирают с учётом конфигурации 2 x 10/100/1000. Для этого артикула выбран набор функций LAN Lite. Параметр питания PoE для этой модели: 480W. Показатель коммутационной ёмкости модели - 5.6 Gbps. Для оценки пакетной нагрузки используют показатель 4.2 mpps. Параметры питания: 100VAC - 277 VAC +/- 10%. Для размещения оборудования нужны размеры 6.98 x 22.15 x 28.12 cm. Для работы системы предусмотрена оперативная память 512 MB. Для модели Циско CDB-8U заранее определяют роль в конфигурации сетевой инфраструктуры.

Функциональные возможности

Интерфейсная конфигурация задаёт число подключений и способ передачи трафика между узлами сети. Согласованные политики подключения позволяют включить устройство в действующую сеть без изменения её логической схемы. При использовании PoE передача данных и питание совместимого конечного устройства идут по Ethernet-кабелю; нагрузку рассчитывают по поддерживаемому стандарту и общему бюджету. Digital Building объединяет питание и передачу данных для инженерных устройств здания. CDB-8P предоставляет PoE+, а CDB-8U использует Cisco UPOE; их бюджеты питания различаются.

Технические особенности

  • Порты доступа: 8 x 10/100 Fast Ethernet
  • Аплинки: 2 x 10/100/1000
  • Программный набор: LAN Lite
  • Бюджет PoE: 480W
  • Коммутационная ёмкость: 5.6 Gbps
  • Скорость пересылки пакетов: 4.2 mpps
  • Габариты (В x Ш x Г): 6.98 x 22.15 x 28.12 cm
  • Мощность питания (Power rating): 600W
  • Номинал блока питания: 545W (80-Plus Gold)
  • Стандарт питания портов: Cisco UPOE

Сценарии применения

Оборудование можно включить в проект расширения локальной инфраструктуры. Сначала определяют типы абонентских подключений, затем подбирают восходящие линии. Резерв портов и питания рассчитывают под ожидаемый рост.

Совместимость с оборудованием

Для каждой линии сопоставляют интерфейс устройства с разъёмом, средой передачи и скоростью на соседней стороне. Для оптических трансиверов дополнительно сверяют поддержку конкретной платформой и используемым программным релизом.

Совместимость с программным обеспечением

Системная платформа - Cisco IOS. Набор функций этого исполнения - LAN Lite. Поддержку нужных функций проверяют для выбранного релиза и программного набора конкретного исполнения.

Отличия от ближайших моделей

Для подбора сопоставьте эту позицию с близкими вариантами по типу изделия, интерфейсам и программному набору.

МодельТипПодключения или платформаИсполнение
CDB-8Pкоммутатор8 x 10/100 Fast EthernetLAN Lite
C9300-48Uкоммутатор48 Порт Cisco UPOEМодульные аплинки
C9300-48UNкоммутатор48 Порт 5Gbps Multigigabit UPOE Порты (5G/2.5G/1G/100M)Модульные аплинки

Схема подключения

Подключение начинают с согласования аплинка и базовых параметров управления. Пользовательские линии включают после проверки настроек портов. На завершающем этапе контролируют доступ к нужным сетевым сервисам.

Установка

Монтаж начинают со сверки артикула и подготовленного места установки. Крепления и трассы выбирают под корпус и способ подключения. После завершения проверяют фиксацию, доступ к обслуживанию и состояние соединений.

Обслуживание и хранение

Плановое обслуживание включает осмотр кабелей, проверку креплений и контроль вентиляционных отверстий. Изменения конфигурации оборудования фиксируют в эксплуатационной документации. Для хранения используют защитную упаковку и условия, соответствующие изделию.

Комплектация

В заказе Cisco CDB-8U фиксируют аппаратную конфигурацию, питание и необходимое ПО. Сопутствующие кабели и монтажные компоненты подбирают в соответствии со схемой установки.

Питание и планирование нагрузки

Параметр PoE для выбранной модификации - 480W. Питающую инфраструктуру подбирают по конфигурации оборудования и возможной нагрузке. Для PoE дополнительно проверяют стандарт питания, потребление каждого устройства и общий доступный бюджет. При добавлении компонентов расчёт нагрузки обновляют.

Подготовка к вводу в эксплуатацию

Ввод в работу планируют с учётом действующей инфраструктуры и согласованного состава оборудования. Проверяют подключение, состояние системы и требуемые функции. После завершения обновляют схему узла и перечень установленных позиций.

Технические характеристики CDB-8U

Аппаратные ресурсы

Буферы
1K
Оперативная память DRAM
512 MB
Флеш-память
256 MB

Интерфейсы и подключение

Аплинки
2 x 10/100/1000
Количество групп агрегации портов
6
Очереди портов
4 выходные очереди/port
Порты доступа
8 x 10/100 Fast Ethernet

Конструкция и монтаж

Высота хранения
До 4000 m
Габариты (В x Ш x Г)
6.98 x 22.15 x 28.12 cm
Масса
4.38 kg
Рабочая высота
До 3048 m
Размер MTU
До 1500 bytes

Питание и охлаждение

Бюджет PoE
480W
Входное напряжение
100VAC - 277 VAC +/- 10%
Входной ток при 115VAC
5.18A
Входной ток при 230VAC
2.59A
Входной ток при 277VAC
2.18A
Максимальная мощность PoE на порт
60W
Мощность питания (Power rating)
600W
Номинал блока питания
545W (80-Plus Gold)
Охлаждение
Без вентиляторов
Питание с C14 Flex Mount или Rack Mount
100V - 240VAC
Питание с direct-wire Flex Mount
100V - 277VAC
Стандарт питания портов
Cisco UPOE

Программное обеспечение и совместимость

Операционная система
Cisco IOS
Программный набор
LAN Lite
Серия
Digital Building

Производительность и сетевые функции

Идентификаторы VLAN
1-4094
Количество MAC-адресов
8192
Коммутационная ёмкость
5.6 Gbps
Максимальное число VLAN
64
Полоса пересылки
2.8 Gbps
Скорость пересылки пакетов
4.2 mpps
Списки ACL
180 MAC, IPv4 и IPv6

Управление и назначение

Артикул
CDB-8U
Время загрузки
35 sec.
Производитель
Cisco
Тип товара
коммутатор

Условия эксплуатации и стандарты

Влажность при эксплуатации
5% до 95% без конденсации
Влажность хранения
5% до 95% без конденсации
Минимальная температура холодного старта
0°C
Рабочая температура до 1524 m
-5°C до +50°C
Рабочая температура до 3048 m
-5°C до +45°C
Расчётный MTBF, hours
710,270
Температура хранения
-25°C до +70°C
