Артикул: WS-C3560-48TS-E

В наличии

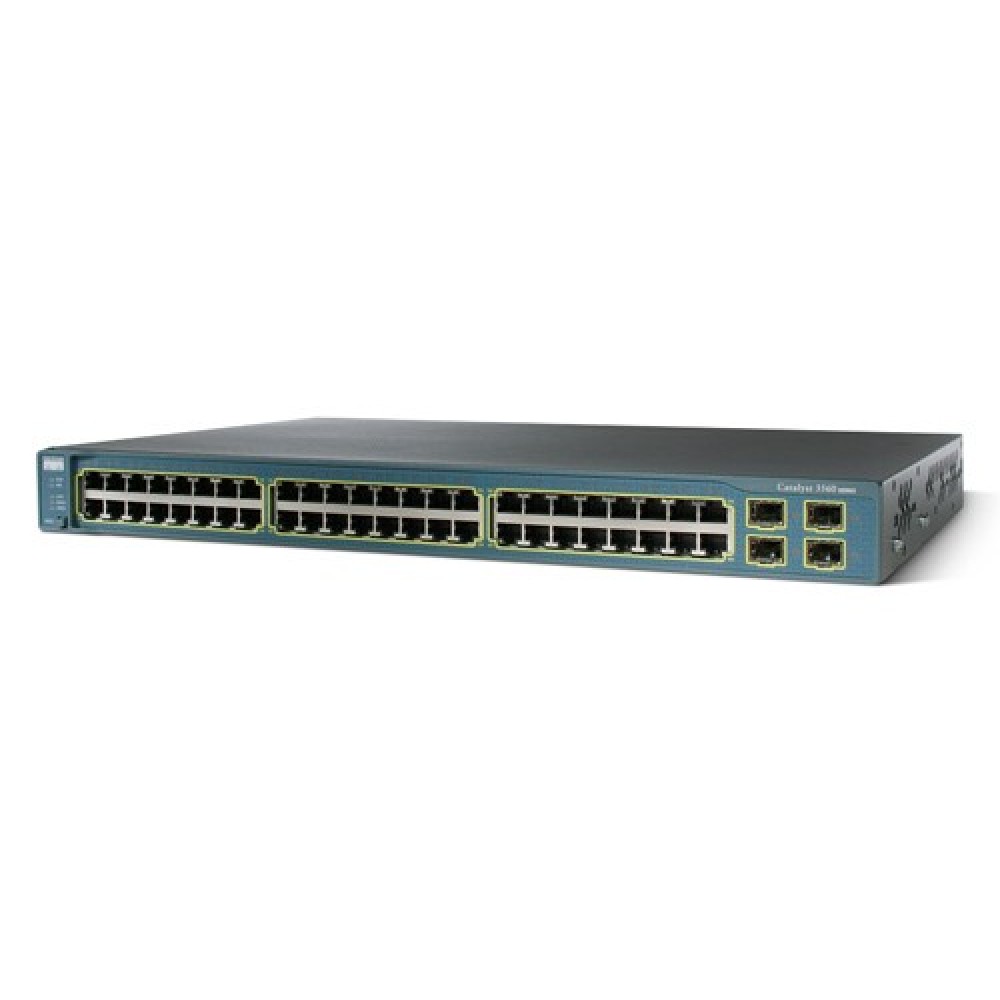

Коммутатор Cisco WS-⁠C3560-⁠48TS-⁠E, 48 портов доступа, IP Services

287 739 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

Запросите КП для получения индивидуальной скидки

Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@catalyst-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 346-63-92

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Информация о коммутаторе Cisco WS-C3560-48TS-E

Cisco WS-C3560-48TS-E - коммутатор, предназначенный для коммутации сетевого трафика и подключения устройств организации. Его место в каталоге - оборудование Catalyst 3560. Для сетевых подключений предусмотрены 48 портов доступа. Функциональный состав связан с набором IP Services. Для размещения оборудования нужны размеры 44.5 x 40.9 x 4.4, 1RU. Объём оперативной памяти составляет 128 МБ. Флеш-память: 32 МБ. Для развития сети отдельно оценивают резерв по портам и пропускной способности. Нагрузка на восходящие линии зависит от одновременной работы абонентов. План адресации и разделение пользовательских сегментов готовят перед внедрением. Настройки нового узла согласуют с действующей топологией сети. При выборе Циско WS-C3560-48TS-E учитывают назначение оборудования и состав необходимых принадлежностей.

Функциональные возможности

Узел принимает трафик подключённых устройств и передаёт его в соответствии с настроенной сетевой схемой. Администратор сопоставляет доступные функции с задачами сегментации, управления трафиком и контроля подключений.

Технические особенности

  • Программный набор: IP Services
  • Параметры питания: • Потребляемая мощность: 160 Вт, • AC: 100 - 240 В (автоопределение), 3.0 - 1.5 А, 50 - 60 Гц, • DC (Cisco RPS 2300): + 12 В - 10.5 А
  • Оперативная память: 128 МБ
  • Флеш-память: 32 МБ
  • Вес, кг: 6.4
  • Размеры (ширина x глубина x высота), см: 44.5 x 40.9 x 4.4, 1RU
  • Индикаторы статуса: • На каждом порте: целостность соединения, отключение, активность, скорость, полный дуплекс, • Состояние системы: система, RPS, состояние соединения, дуплекс, скорость
  • Медные интерфейсы: 48 x RJ-45 10/100/1000 Gigabit Ethernet
  • Оптические интерфейсы: 4 x SFP Gigabit Ethernet
  • Другие интерфейсы: 1 x консольный порт

Сценарии применения

Оборудование можно включить в проект расширения локальной инфраструктуры. Сначала определяют типы абонентских подключений, затем подбирают восходящие линии. Резерв портов и питания рассчитывают под ожидаемый рост.

Совместимость с оборудованием

При выборе сетевых модулей и кабелей учитывают форму разъёма, рабочую скорость и поддержку выбранного артикула базовым устройством. Для оптических трансиверов дополнительно сверяют поддержку конкретной платформой и используемым программным релизом.

Совместимость с программным обеспечением

Системная платформа - Cisco IOS. Набор функций этого исполнения - IP Services. Перед обновлением выбирают релиз с поддержкой точного аппаратного PID и необходимых сетевых функций.

Отличия от ближайших моделей

Таблица показывает различия соседних артикулов по назначению и ключевым параметрам.

МодельТипПодключения или платформаИсполнение
WS-C3560G-48TS-Eкоммутатор48 x Ethernet 10/100/1000 Мбит/секIP Services
WS-C3560V2-48TS-Eкоммутатор48 x Ethernet 10/100 Мбит/секIP Services
WS-C3560-24TS-Eкоммутатор24 x Ethernet 10/100 Мбит/секIP Services

Схема подключения

Первое включение выполняют с доступом к управлению и заранее подготовленной схемой адресации. После настройки восходящей линии поэтапно подключают конечные устройства. Корректность схемы подтверждают тестом связности и проверкой счётчиков интерфейсов.

Установка

Оборудование размещают так, чтобы кабели и обслуживаемые компоненты оставались доступными. Перед подачей питания проверяют крепление и соответствие питающей сети. Завершение монтажа сопровождают контролем состояния узла и его подключений.

Обслуживание и хранение

Рабочее состояние проверяют по индикации, журналам базовой системы и отсутствию ошибок подключений. Чистоту корпуса и доступ воздуха контролируют в рамках обслуживания площадки. До повторного включения после хранения осматривают разъёмы и крепления.

Комплектация

Для Cisco WS-C3560-48TS-E согласуют устройство, вариант питания и программный набор. Оптические модули, дополнительные блоки питания, кабели и монтажные принадлежности включают в заказ по отдельной спецификации.

Питание и планирование нагрузки

Системное потребление и мощность, отдаваемая подключённым устройствам, учитываются раздельно. При выборе электропитания оставляют резерв под рабочую нагрузку и расширение. Условия резервирования определяют по фактически установленным источникам и схеме питания.

Подготовка к вводу в эксплуатацию

До начала работ составляют схему подключений и перечень проверяемых параметров. После внедрения сверяют фактическую конфигурацию с проектной спецификацией. Результаты тестов и сведения об установленных компонентах сохраняют для дальнейшего обслуживания.

Технические характеристики WS-C3560-48TS-E

Аппаратные ресурсы

Оперативная память
128 МБ
Флеш-память
32 МБ

Интерфейсы и подключение

Другие интерфейсы
1 x консольный порт
Медные интерфейсы
48 x RJ-45 10/100/1000 Gigabit Ethernet
Оптические интерфейсы
4 x SFP Gigabit Ethernet

Конструкция и монтаж

Вес, кг
6.4
Размеры (ширина x глубина x высота), см
44.5 x 40.9 x 4.4, 1RU

Питание и охлаждение

Параметры питания
• Потребляемая мощность: 160 Вт, • AC: 100 - 240 В (автоопределение), 3.0 - 1.5 А, 50 - 60 Гц, • DC (Cisco RPS 2300): + 12 В - 10.5 А

Программное обеспечение и совместимость

Операционная система
Cisco IOS
Программный набор
IP Services
Серия
3560

Производительность и сетевые функции

QoS
• Стандарт 802.1p CoS и классификация DSCP, • QoS ACL, • Четыре выходные очереди на каждом порте, • Возможность настройки расписания SRR, • Weighted tail drop (WTD), • Строгий приоритет очереди, • Функция Cisco CIR, • Возможность ограничения трафика по признакам: MAC-адресу, IP-адресу, номера портов TCP/UDP с использованием списков доступа, • Асинхронные прием и передача данных, • Возможность настройки до 64 политик на каждом порте Fast Ethernet или Gigabit Ethernet
Производительность
• Матрица коммутации: 32 Гбит/с, • Неблокируемая коммутация на скорости 38.7 миллионов пакетов/с (размер пакетов 64 байта), • Возможность настройки до 12000 MAC-адресов, • Возможность настройки до 11000 однонаправленных маршрутов, • Возможность настройки до 1000 IGMP-групп, • Возможность установки MTU до 9000 байт, с максимальным кадром Ethernet 9018 байт (Jumbo frames) на портах Gigabit Ethernet, до 1546 байт для маркированных кадров Multiprotocol Label Коммутация (MPLS) на портах 10/100
Работоспособность и масштабируемость
Избыточное резервирование:, • Технологии Cisco UplinkFast и BackboneFast, • IEEE 802.1w Rapid Spanning Tree Protocol, • Per-VLAN Rapid Spanning Tree Plus (PVRST+), • Cisco Hot Standby Router Protocol (HSRP), • Unidirectional Link Detection Protocol (UDLD) и Aggressive UDLD, • Автоматическое восстановление портов, • Cisco Резервный Питание Система 2300 (RPS 2300), • Equal cost Маршрутизация (ECR), • Агрегация полосы пропускания до 8 Гбит/с с использованием технологии Cisco Gigabit EtherChannel и до 800 Мбит/с с использованием технологии Fast EtherChannel, Высокопроизводительная IP-маршрутизация:, • Аппаратная архитектура Cisco Express Forwarding, • Стандартные однонаправленные протоколы IP-маршрутизации (статическая, RIPv1, RIPv2 и RIPng), • Усовершенствованные однонаправленные протоколы IP-маршрутизации (OSPF, Interior Gateway Маршрутизация Protocol [IGRP], EIGRP, Border Gateway Protocol Version 4 [BGPv4] и IS-ISv4), • Возможность IPv6-маршрутизации (OSPFv3, EIGRPv6), • Policy-Based Маршрутизация (PBR), • Внутрисетевая маршрутизация, • Protocol Independent Multicast (PIM) для многоадресной передачи IPмаршрутизации, включая PIM в разреженном режиме (PIM-SM), PIM в плотном режиме (PIM-DM), и PIM в разреженно-плотном режиме, • Возможность передачи не IP-трафика между двумя VLAN, Оптимизация полосы пропускания:, • Возможность штормового контроля на каждом порте при широковещании и одноадресной передачи, • IEEE 802.1d Spanning Tree Protocol, • IEEE 802.1s Multiple Spanning Tree Protocol, • VPN Маршрутизация/forwarding (VRF)-Lite, • Local Proxy Address Resolution Protocol (ARP) и частная граница VLAN, • Минимизация VLAN1, • VLAN Транкинг Protocol (VTP), • Internet Group Управление Protocol v3 (IGMP) Snooping для IPv4 и IPv6 MLD v1 и v2 Snooping , • Фильтрация IGMP, • Multicast VLAN Registration (MVR)

Управление и назначение

Артикул
WS-C3560-48TS-E
Бренд
CISCO
Индикаторы статуса
• На каждом порте: целостность соединения, отключение, активность, скорость, полный дуплекс, • Состояние системы: система, RPS, состояние соединения, дуплекс, скорость
Производитель
Cisco
Простота использования и легкость развертки
• Express Setup, • Автоматическая настройка DHCP, • Автоматическая настройка QoS (Auto QoS), • Автоматическое определение скорости на каждом порте 10/100, • Автоматический выбор режима дуплекса, • Dynamic Trunking Protocol (DTP), • Port Aggregation Protocol (PAgP), • Link Aggregation Control Protocol (LACP), • DHCP-сервер, • DHCP Relay, • Настройка по умолчанию, • Автоматическое определение кроссовер (Auto-MDIX), • Time-domain reflectometer (TDR)
Сетевая безопасность
• IEEE 802.1x, • IEEE 802.1x с назначением VLAN, • IEEE 802.1x с голосовой VLAN, • IEEE 802.1x и безопасность портов, • IEEE 802.1x с гостевой VLAN, • Веб-аутентификация для не клиентов 802.1x, • Многодоменная аутентификация, • MAC Auth Bypass (MAB), • Безопасность VLAN ACLs (VACL), • Стандартная и расширенная безопасность маршрутизации (RACL), • Списки доступа, зависящие от портов (PACL), для интерфейсов 2 уровня, • Однонаправленная фильтрация MAC-адресов, • SSHv2, Kerberos, и SNMPv3, • Частная граница VLAN, ограничение трафика, • Поддержка двунаправленной передачи данных на порте Switched Порт Analyzer (SPAN), • Аутентификация TACACS+ и RADIUS, • Оповещение о MAC-адресах, • Динамическая проверка ARP (DAI), • DHCP snooping, • Безопасность источников IP, • DHCP Interface Tracker (Option 82), • Безопасность портов, • Доверенная граница, • Многоуровневая безопасность, • BPDU Guard, • Spanning-Tree Root Guard (STRG), • Динамические VLAN, • Cisco Network Assistant, • Поддержка до 2000 настаиваемых пунктов (ACE)
Тип товара
коммутатор
Управление
Особенности управления:, • Командная строка Cisco IOS Software CLI, • Cisco Discovery Protocol version 2 (CDPv2), • Шаблоны для управления базой коммутации, • Generic On-Line Diagnostic (GOLD), • Каналы VLAN, • Поддержка до 1024 VLAN и до 128 ступеней spanning-tree, • Поддержка до 4000 идентификаторов VLAN, • Remote SPAN (RSPAN), • Embedded Remote Monitoring (RMON), • Маршрутизация 2 уровня, • Поддержка 9 групп RMON, • Domain Name Система (DNS), • Trivial File Transfer Protocol (TFTP), Cisco Network Assistant Software:, • Поддержка администрирования до 250 пользователей , • Удобный графический интерфейс, • Cisco AVVID (архитектура для голоса, видео и встроенных данных), • Мастер настройки безопасности, • Поддержка многоуровневой настройки , • Возможность настройки нескольких устройств и портов , • Система оповещений, Поддержка CiscoWorks:, • Поддержка SNMP v1, v2c, и v3 и Telnet, • Cisco Discovery Protocol версий 1 и 2, • LAN Управление Solution

Условия эксплуатации и стандарты

Поддерживаемые стандарты
• IEEE 802.1s, • IEEE 802.1w, • IEEE 802.1x, • IEEE 802.3ad, • IEEE 802.3x полный дуплекс на портах 10BASE-T, 100BASE-TX, и 1000BASE-T, • IEEE 802.1D Spanning Tree Protocol, • IEEE 802.1p CoS приоритизации, • IEEE 802.1Q VLAN , • Спецификация IEEE 802.3 10BASE-T, • Спецификация IEEE 802.3u 100BASE-TX, • Спецификация IEEE 802.3ab 1000BASE-T, • Спецификация IEEE 802.3z 1000BASE-X, • Стандарты RMON I и II, • SNMPv1, SNMPv2c, и SNMPv3
