Артикул: WS-C3560CPD-8PT-S

В наличии

Коммутатор Cisco WS-⁠C3560CPD-⁠8PT-⁠S, 8 портов доступа, 2 x GE RJ-⁠45, 15.4 Вт

41 694 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

Запросите КП для получения индивидуальной скидки

Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@catalyst-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 346-63-92

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

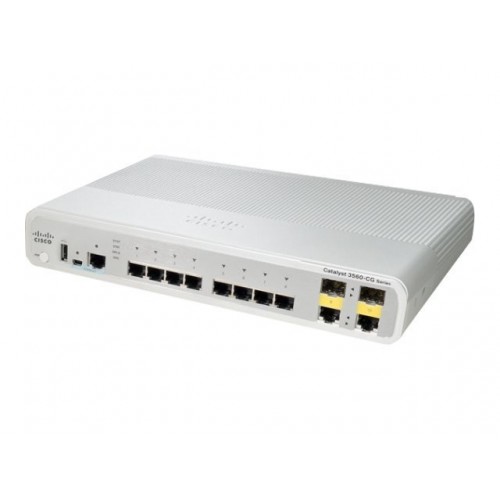

Информация о коммутаторе Cisco WS-C3560CPD-8PT-S

Cisco WS-C3560CPD-8PT-S - коммутатор, предназначенный для коммутации сетевого трафика и подключения устройств организации. Изделие относится к платформе Catalyst 3560. Конфигурация подключений на стороне абонентов - 8 портов доступа. Восходящее подключение выбирают с учётом конфигурации 2 x GE RJ-45. Программный набор данного исполнения - IP Base. Параметр питания PoE для этой модели: 15.4 Вт. Производительность пересылки выражается значением 13,2 MPPS. Параметры питания: DC 48B. Для работы системы предусмотрена оперативная память 128 Мб. Максимальный VLAN ID: 4000. Таблица MAC адресов: 6000 МАС адресов. При выборе Циско WS-C3560CPD-8PT-S учитывают назначение оборудования и состав необходимых принадлежностей.

Функциональные возможности

Порты связывают конечные устройства с общей сетевой инфраструктурой, а выбранная конфигурация интерфейсов определяет доступные варианты подключения. Сетевые средства этого исполнения: 802.1Q/Voice VLAN/VTP/Multicast VLAN. Разделение трафика и права доступа настраивают под роль устройства, установленный программный набор и используемый релиз. При использовании PoE передача данных и питание совместимого конечного устройства идут по Ethernet-кабелю; нагрузку рассчитывают по поддерживаемому стандарту и общему бюджету. Компактное исполнение рассчитано на установку рядом с подключаемыми устройствами. Конфигурацию питания и программный набор проверяют для полного артикула модели.

Технические особенности

  • Порты доступа Ethernet: 8 x GE RJ-45
  • Универсальные порты Ethernet: 2 x GE
  • Порты консольные: RJ-45 (RS232), AUX RJ-45 (RS232)
  • Порты питания PoE: 8 PoE
  • Порты агрегации Ethernet: 2 x GE RJ-45
  • Габаритные размеры (ВхШхГ) см: 4.44x26.9x19.4
  • Тип питания: DC 48B
  • Уровень коммутатора: 2+ уровень
  • Тип Cisco IOS: IP Base
  • Таблица MAC адресов: 6000 МАС адресов

Сценарии применения

Модель рассматривают при оснащении филиала или отдельной зоны корпоративной сети. Подключения распределяют по требуемой скорости и назначению конечных устройств. Количество занятых портов и нагрузку на аплинк оценивают для рабочего, а не только среднего режима.

Совместимость с оборудованием

Для каждой линии сопоставляют интерфейс устройства с разъёмом, средой передачи и скоростью на соседней стороне. Для оптических трансиверов дополнительно сверяют поддержку конкретной платформой и используемым программным релизом.

Совместимость с программным обеспечением

Системная платформа - Cisco IOS. Набор функций этого исполнения - IP Base. Версию ПО согласуют с аппаратной платформой, условиями лицензирования и действующими настройками сети.

Отличия от ближайших моделей

Соседние позиции различаются исполнением и составом функций; сравнение помогает выбрать нужный артикул.

МодельТипПодключения или платформаИсполнение
WS-C3560C-8PC-Sкоммутатор8 x Ethernet 10/100 Мбит/сек2 x Ethernet 10/100/1000 Мбит/сек
WS-C3560CG-8TC-Sкоммутатор8 портов доступаIP Base
WS-C3560CG-8PC-Sкоммутатор8 x Ethernet 10/100/1000 Мбит/секкоммутатор

Схема подключения

Первое включение выполняют с доступом к управлению и заранее подготовленной схемой адресации. После настройки восходящей линии поэтапно подключают конечные устройства. Корректность схемы подтверждают тестом связности и проверкой счётчиков интерфейсов.

Установка

До установки проверяют место размещения, доступ к кабелям и соответствие креплений выбранному корпусу. Вентиляционные зоны оставляют свободными. Работы с питанием и аппаратными компонентами выполняют с соблюдением требований базовой платформы.

Обслуживание и хранение

Обслуживание планируют вместе с регламентом сетевого узла. Во время осмотра проверяют соединения, фиксацию компонентов и доступность воздушных каналов. Хранящееся изделие защищают от конденсации и повреждения контактов.

Комплектация

В заказе Cisco WS-C3560CPD-8PT-S фиксируют аппаратную конфигурацию, питание и необходимое ПО. Сопутствующие кабели и монтажные компоненты подбирают в соответствии со схемой установки.

Питание и планирование нагрузки

Параметр PoE для выбранной модификации - 15.4 Вт. Расчёт питания ведут для выбранного состава системы и подключаемой нагрузки. Бюджет PoE, если он используется, сопоставляют с суммарным потреблением абонентских устройств. Резервирование согласуют по составу источников и вводов площадки.

Подготовка к вводу в эксплуатацию

До начала работ составляют схему подключений и перечень проверяемых параметров. После внедрения сверяют фактическую конфигурацию с проектной спецификацией. Результаты тестов и сведения об установленных компонентах сохраняют для дальнейшего обслуживания.

Технические характеристики WS-C3560CPD-8PT-S

Аппаратные ресурсы

Память FLASH
64 Мб

Интерфейсы и подключение

Порты агрегации Ethernet
2 x GE RJ-45
Порты доступа Ethernet
8 x GE RJ-45
Порты консольные
RJ-45 (RS232), AUX RJ-45 (RS232)
Универсальные порты Ethernet
2 x GE

Конструкция и монтаж

Габаритные размеры (ВхШхГ) см
4.44x26.9x19.4
Тип установки
Настольное/настенное

Питание и охлаждение

Мощность PoE
15.4 Вт
Порты питания PoE
8 PoE
Потребляемая мощность номинальная/максимальная
22/40 Ватт
Протоколы VLAN
802.1Q/Voice VLAN/VTP/Multicast VLAN
Тип питания
DC 48B

Программное обеспечение и совместимость

Операционная система
Cisco IOS
Серия
3560
Тип Cisco IOS
IP Base

Производительность и сетевые функции

Коммутация Мпакетов/с (MPPS)
13,2 MPPS
Максимальный VLAN ID
4000
Таблица MAC адресов
6000 МАС адресов
Число активных VLAN
1005 VLAN

Управление и назначение

Артикул
WS-C3560CPD-8PT-S
Бренд
CISCO
Объем ОЗУ
128 Мб
Окончание продаж
30.10.2016
Производитель
Cisco
Работа в кластере
Да
Тип товара
коммутатор
Уровень коммутатора
2+ уровень
