Артикул: WS-C3560E-12D-E

В наличии

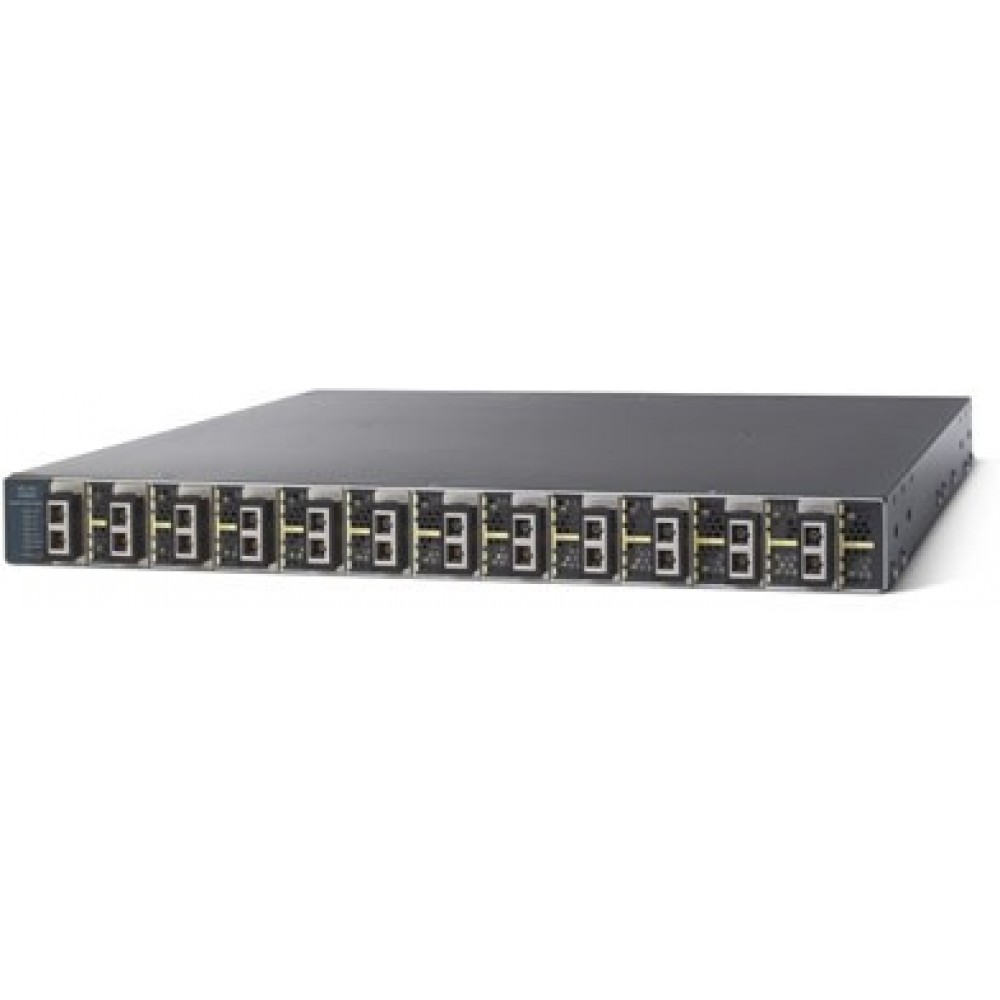

Коммутатор Cisco WS-⁠C3560E-⁠12D-⁠E, 12 x X2, IP Services

1 197 205 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

Запросите КП для получения индивидуальной скидки

Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@catalyst-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 346-63-92

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Информация о коммутаторе Cisco WS-C3560E-12D-E

Cisco WS-C3560E-12D-E - коммутатор для коммутации сетевого трафика и подключения устройств организации. Его место в каталоге - оборудование Catalyst 3560. Порты доступа: 12 x X2. Для этого артикула выбран набор функций IP Services. При проектировании электропитания учитывают Внутренний блок питания - С горячей заменой. Приблизительная масса: 23.6 lbs. Флеш-память: 64 MB flash. Влажность при эксплуатации: 0 - 95% (Без конденсации). Нагрузка на восходящие линии зависит от одновременной работы абонентов. Для подключения оптики сопоставляют скорость, среду передачи и дальность линии. Для развития сети отдельно оценивают резерв по портам и пропускной способности. Для модели Циско WS-C3560E-12D-E заранее определяют роль в конфигурации сетевой инфраструктуры.

Функциональные возможности

Интерфейсная конфигурация задаёт число подключений и способ передачи трафика между узлами сети. Согласованные политики подключения позволяют включить устройство в действующую сеть без изменения её логической схемы.

Технические особенности

  • Порты: 12 x X2
  • Программный набор: IP Services
  • Источник питания: Внутренний блок питания - С горячей заменой
  • Резервирование питания: Да
  • Схема резервирования питания: 1+1
  • Тип устройства: Коммутатор - 12 Порты - L3 - Управляемый
  • Корпус и монтаж: Для установки в стойку - 1U
  • Протоколы маршрутизации: OSPF, BGP-4, RIP-1, RIP-2, EIGRP, HSRP, DVMRP, PIM-SM, PIM-DM, EIGRP for IPv6, OSPFv3, PIM-SSM, Статический IPv4 Маршрутизация, Статический IPv6 Маршрутизация, policy-based Маршрутизация (PBR), RIPng, WCCPv2
  • Протоколы удалённого управления: SNMP 1, RMON 1, RMON 2, RMON 3, RMON 9, Telnet, SNMP 3, SNMP 2c, TFTP, SSH, CLI
  • Методы аутентификации: Kerberos, Secure Shell (SSH), RADIUS, TACACS+

Сценарии применения

Оборудование можно включить в проект расширения локальной инфраструктуры. Сначала определяют типы абонентских подключений, затем подбирают восходящие линии. Резерв портов и питания рассчитывают под ожидаемый рост.

Совместимость с оборудованием

При выборе сетевых модулей и кабелей учитывают форму разъёма, рабочую скорость и поддержку выбранного артикула базовым устройством. Для оптических трансиверов дополнительно сверяют поддержку конкретной платформой и используемым программным релизом.

Совместимость с программным обеспечением

Системная платформа - Cisco IOS. Набор функций этого исполнения - IP Services. Поддержку нужных функций проверяют для выбранного релиза и программного набора конкретного исполнения.

Отличия от ближайших моделей

Таблица показывает различия соседних артикулов по назначению и ключевым параметрам.

МодельТипПодключения или платформаИсполнение
WS-C3560E-12SD-Eкоммутатор12 портов доступаIP Services
WS-C3560E-12D-Sкоммутатор12 x X2IP Base
WS-C3560E-12SD-Sкоммутатор12 x Gigabit SFP и 2 X2 10 Gigabit Ethernet Поддержка PoEIP Base

Схема подключения

Сначала подготавливают управление устройством и параметры восходящего соединения. Затем подключают абонентские линии и проверяют согласованную скорость на каждом порту. Сегментацию и правила прохождения трафика сверяют с конфигурацией соседнего узла.

Установка

Монтаж начинают со сверки артикула и подготовленного места установки. Крепления и трассы выбирают под корпус и способ подключения. После завершения проверяют фиксацию, доступ к обслуживанию и состояние соединений.

Обслуживание и хранение

При эксплуатации контролируют состояние соединений, индикацию и условия охлаждения. Периодичность осмотра выбирают с учётом запылённости и нагрузки площадки. При хранении защищают изделие от влаги, механических нагрузок и загрязнения разъёмов.

Комплектация

Поставка Cisco WS-C3560E-12D-E оформляется по согласованному составу оборудования и лицензий. Наличие трансиверов, креплений и требуемых кабелей проверяют до оформления заказа.

Питание и планирование нагрузки

Питающую инфраструктуру подбирают по конфигурации оборудования и возможной нагрузке. Для PoE дополнительно проверяют стандарт питания, потребление каждого устройства и общий доступный бюджет. При добавлении компонентов расчёт нагрузки обновляют.

Подготовка к вводу в эксплуатацию

До начала работ составляют схему подключений и перечень проверяемых параметров. После внедрения сверяют фактическую конфигурацию с проектной спецификацией. Результаты тестов и сведения об установленных компонентах сохраняют для дальнейшего обслуживания.

Технические характеристики WS-C3560E-12D-E

Аппаратные ресурсы

Флеш-память
64 MB flash

Интерфейсы и подключение

Интерфейсы
12 x 10Gb Ethernet - X2 1 x Консоль - RJ-45 - Управление 1 x 100Base-TX - RJ-45 - Управление
Порты
12 x X2

Конструкция и монтаж

Корпус и монтаж
Для установки в стойку - 1U
Приблизительная высота
1.8 in
Приблизительная глубина
19.5 in
Приблизительная масса
23.6 lbs
Приблизительная ширина
17.5 in

Питание и охлаждение

Источник питания
Внутренний блок питания - С горячей заменой
Потребление при работе
193 Watt
Протоколы маршрутизации
OSPF, BGP-4, RIP-1, RIP-2, EIGRP, HSRP, DVMRP, PIM-SM, PIM-DM, EIGRP for IPv6, OSPFv3, PIM-SSM, Статический IPv4 Маршрутизация, Статический IPv6 Маршрутизация, policy-based Маршрутизация (PBR), RIPng, WCCPv2
Протоколы удалённого управления
SNMP 1, RMON 1, RMON 2, RMON 3, RMON 9, Telnet, SNMP 3, SNMP 2c, TFTP, SSH, CLI
Резервирование питания
Да
Схема резервирования питания
1+1

Программное обеспечение и совместимость

Операционная система
Cisco IOS
Программный набор
IP Services
Серия
3560
Функциональные возможности
Auto-sensing per device, Поддержка DHCP, Автосогласование, ARP Поддержка, Транкинг, Поддержка VLAN, Автоопределение MDI/MDI-X, Cisco Gigabit EtherChannel , IGMP snooping, Поддержка Syslog, Формирование трафика, Контроль широковещательных штормов, Поддержка IPv6, Полудуплекс Режим, Полный дуплекс Режим, Контроль многоадресных штормов, Контроль одноадресных штормов, Spanning Tree Protocol (STP) Поддержка, Rapid Spanning Tree Protocol (RSTP) Поддержка, Multiple Spanning Tree Protocol (MSTP) Поддержка, DHCP snooping, Dynamic Trunking Protocol (DTP) Поддержка, Port Aggregation Protocol (PAgP) Поддержка, Списки контроля доступа ACL, Качество обслуживания QoS, Поддержка кадров Jumbo, Virtual Route Forwarding-Lite (VRF-Lite), MLD snooping, Динамическая проверка ARP (DAI), Per-VLAN Spanning Tree Plus (PVST+), Uni-Directional Link Detection (UDLD), Rapid Per-VLAN Spanning Tree Plus (PVRST+), Shaped Round Robin (SRR), Link Aggregation Control Protocol (LACP), Remote Switch Port Analyzer (RSPAN), Layer 3 Балансировка нагрузки

Производительность и сетевые функции

Масштабируемость
Виртуальные интерфейсы (VLANs) : 1000 Switched Виртуальные интерфейсы (SVIs) : 1000
Производительность
Коммутационная ёмкость : 60 Gbps Производительность пересылки : 90 Mpps

Управление и назначение

Артикул
WS-C3560E-12D-E
Бренд
CISCO
Индикаторы состояния
Активность канала, Скорость порта, Порт duplex Режим, bandwidth utilization %, Питание, link OK, Система
Кадры Jumbo
9216
Методы аутентификации
Kerberos, Secure Shell (SSH), RADIUS, TACACS+
Производитель
Cisco
Тип товара
коммутатор
Тип устройства
Коммутатор - 12 Порты - L3 - Управляемый

Условия эксплуатации и стандарты

Влажность при хранении
10 - 85% (Без конденсации)
Влажность при эксплуатации
0 - 95% (Без конденсации)
Расчётная наработка на отказ MTBF
147,001 hours
Соответствие стандартам
NEBS level 3, FCC Class A Сертифицировано, TUV GS, CISPR 22 Class A, GOST, cUL, NOM, VCCI Class A ITE, EN55022 Class A, CB, AS/NZS 60950-1, AS/NZ 3548 Class A, CCC, FCC Part 15, MIC, RoHS, UL 60950-1, IEC 60950-1, EN 60950-1, CSA C22.2 No. 60950-1
