Артикул: WS-C3560X-24T-S
В наличии
Коммутатор Cisco WS-C3560X-24T-S, 24 x 10/100/1000 RJ-45, Опциональный C3KX-NM; выбирается отдельно, IP Base
192 500 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.
Запросите КП для получения индивидуальной скидки
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка

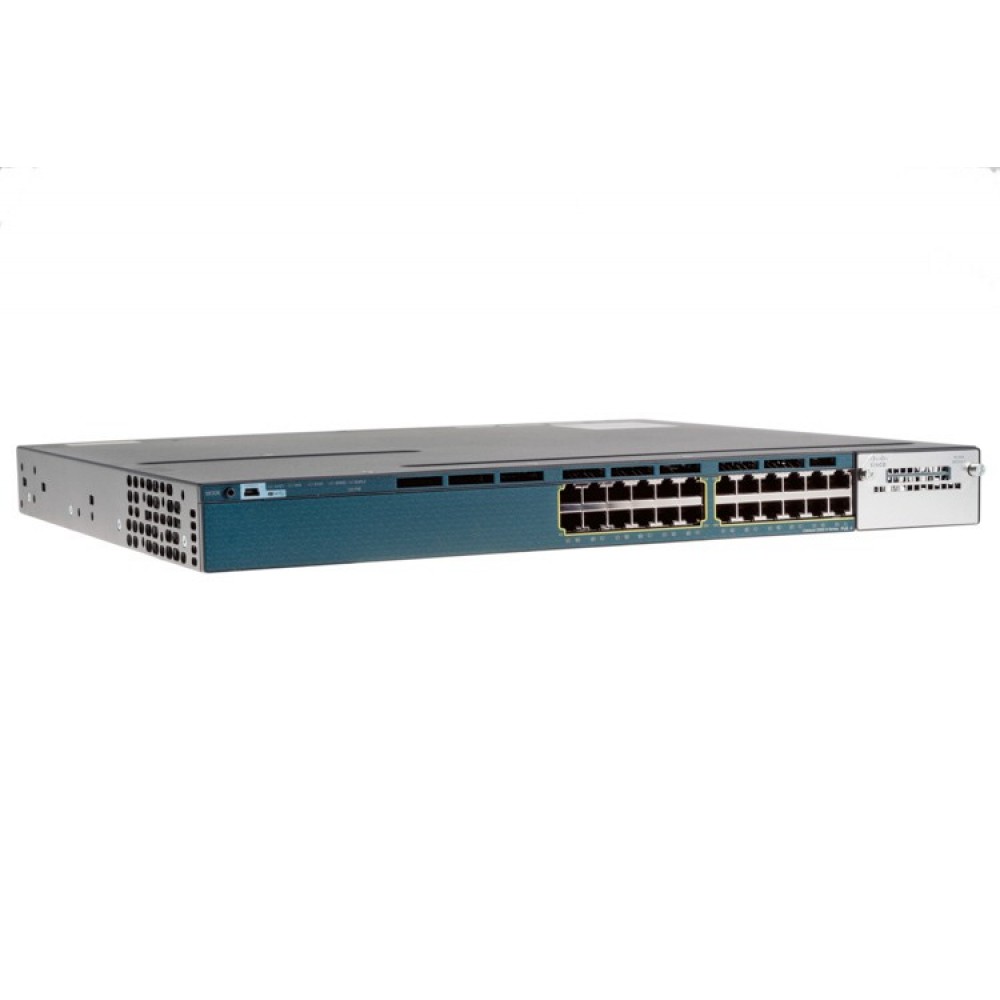

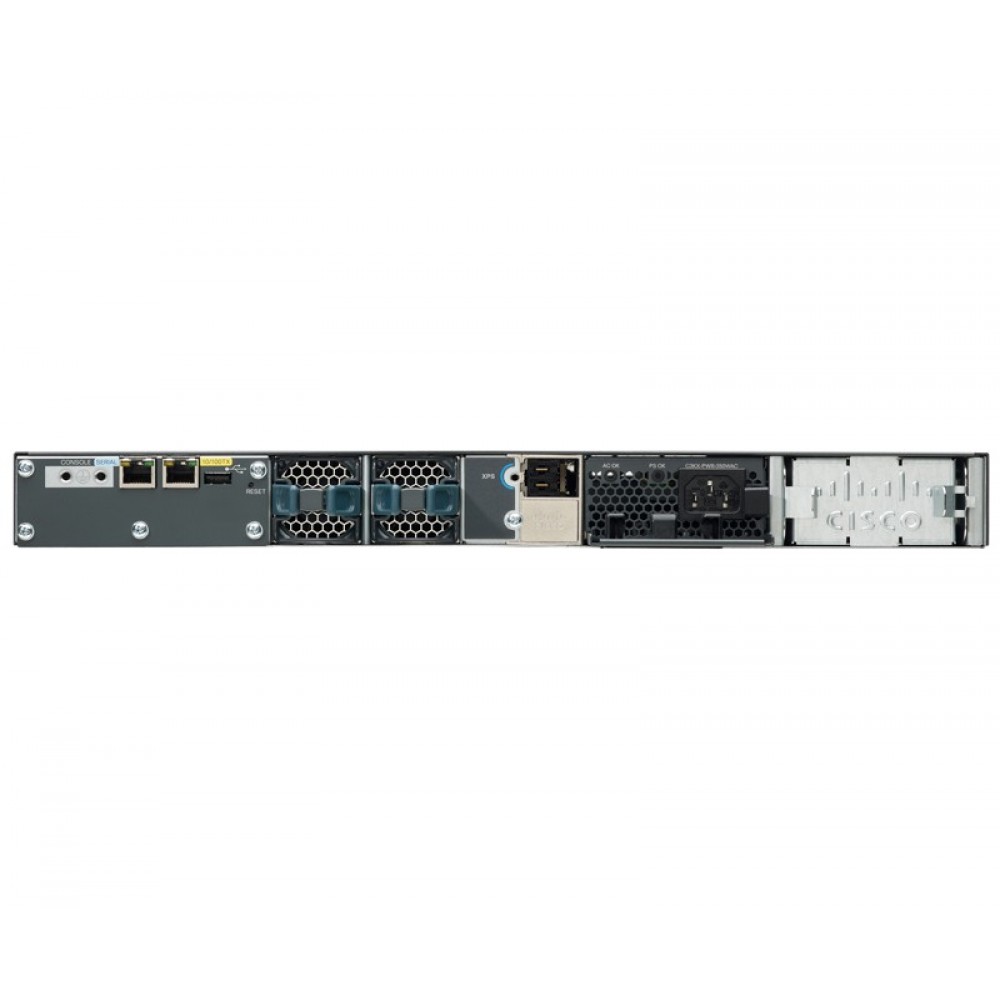

Информация о коммутаторе Cisco WS-C3560X-24T-S
Cisco WS-C3560X-24T-S - коммутатор для коммутации сетевого трафика и подключения устройств организации. Изделие относится к платформе Catalyst 3560. Конфигурация подключений на стороне абонентов - 24 x 10/100/1000 RJ-45. Для связи с остальной сетью используется Опциональный C3KX-NM; выбирается отдельно. Для этого артикула выбран набор функций IP Base. Для внутренней коммутации предусмотрена ёмкость 160 Gbps. Пакетная производительность этого исполнения - 65.5 mpps. При выборе места установки учитывают габариты 445x44.5x460 мм. Оперативная память устройства - 256 МБ. Рабочая температура: От ?5 до +45 °С. Размер таблицы MAC-адресов: 12000. При выборе Циско WS-C3560X-24T-S учитывают назначение оборудования и состав необходимых принадлежностей.
Функциональные возможности
Узел принимает трафик подключённых устройств и передаёт его в соответствии с настроенной сетевой схемой. Разделение трафика и права доступа настраивают под роль устройства, установленный программный набор и используемый релиз. Catalyst 3560-X представляет отдельный управляемый узел. Аплинки определяются выбранным опциональным сетевым модулем C3KX-NM, а набор функций - лицензией исполнения.
Технические особенности
- Порты доступа: 24 x 10/100/1000 RJ-45
- Сетевой модуль аплинков: Опциональный C3KX-NM; выбирается отдельно
- Программный набор: IP Base
- Коммутационная ёмкость: 160 Gbps
- Габариты: 445x44.5x460 мм
- Возможность установки в стойку: Да
- Внутренняя пропускная способность: 160 ГБит/с
- Консольный порт: Есть
- Web-интерфейс: Есть
- Поддержка SNMP: Есть
Сценарии применения
В действующей сети изделие используют при добавлении новых подключений или изменении плотности доступа. Состав интерфейсов определяет подходящие кабельные линии. Схему включения выбирают с учётом существующего распределительного оборудования.
Совместимость с оборудованием
Для каждой линии сопоставляют интерфейс устройства с разъёмом, средой передачи и скоростью на соседней стороне. Для оптических трансиверов дополнительно сверяют поддержку конкретной платформой и используемым программным релизом.
Совместимость с программным обеспечением
Системная платформа - Cisco IOS. Набор функций этого исполнения - IP Base. Версию ПО согласуют с аппаратной платформой, условиями лицензирования и действующими настройками сети.
Отличия от ближайших моделей
Для подбора сопоставьте эту позицию с близкими вариантами по типу изделия, интерфейсам и программному набору.
| Модель | Тип | Подключения или платформа | Исполнение |
|---|---|---|---|
| WS-C3560X-24P-S | коммутатор | 24 x 10/100/1000 RJ-45 | IP Base |
| WS-C3560X-48T-S | коммутатор | 48 x 10/100/1000 RJ-45 | IP Base |
| WS-C3560X-24T-L | коммутатор | 24 x 10/100/1000 RJ-45 | LAN Base |
Схема подключения
Сначала подготавливают управление устройством и параметры восходящего соединения. Затем подключают абонентские линии и проверяют согласованную скорость на каждом порту. Сегментацию и правила прохождения трафика сверяют с конфигурацией соседнего узла.
Установка
Подготовка площадки включает проверку питания, креплений и свободного пространства для обслуживания. Кабельные линии прокладывают с допустимым радиусом изгиба и без натяжения разъёмов. После монтажа фиксируют фактический состав системы.
Обслуживание и хранение
При эксплуатации контролируют состояние соединений, индикацию и условия охлаждения. Периодичность осмотра выбирают с учётом запылённости и нагрузки площадки. При хранении защищают изделие от влаги, механических нагрузок и загрязнения разъёмов.
Комплектация
Комплект Cisco WS-C3560X-24T-S определяют по аппаратному исполнению и выбранным программным правам. Питающие кабели, монтажные принадлежности и оптические позиции согласуют для конкретной площадки.
Питание и планирование нагрузки
Расчёт питания ведут для выбранного состава системы и подключаемой нагрузки. Бюджет PoE, если он используется, сопоставляют с суммарным потреблением абонентских устройств. Резервирование согласуют по составу источников и вводов площадки.
Подготовка к вводу в эксплуатацию
До начала работ составляют схему подключений и перечень проверяемых параметров. После внедрения сверяют фактическую конфигурацию с проектной спецификацией. Результаты тестов и сведения об установленных компонентах сохраняют для дальнейшего обслуживания.
Технические характеристики WS-C3560X-24T-S
Аппаратные ресурсы
- Объем Flash памяти
- 64 МБ
- Объем оперативной памяти
- 256 МБ
Интерфейсы и подключение
- Web-интерфейс
- Есть
- Количество LAN портов
- 24 шт
- Консольный порт
- Есть
- Порты доступа
- 24 x 10/100/1000 RJ-45
- Сетевой модуль аплинков
- Опциональный C3KX-NM; выбирается отдельно
- Тип LAN портов
- 10/100/1000 Base-TX (1000 мбит/с)
Конструкция и монтаж
- Вес нетто
- 7 кг
- Возможность установки в стойку
- Да
- Габариты
- 445x44.5x460 мм
- Размер таблицы MAC-адресов
- 12000
Питание и охлаждение
- Напряжение
- 220 В
- Поддержка PoE
- Нет
- Потребляемая мощность
- 350 Вт, Сменный модуль блок питания
- Протоколы Ethernet
- IEEE 802.3a, IEEE 802.3ab, IEEE 802.3u
- Ток
- 4 А
Программное обеспечение и совместимость
- Операционная система
- Cisco IOS
- Поддержка операционных систем
- MacOS, UNIX or Linux, Windows 98/NT/2000/XP/Vista/7/8
- Программный набор
- IP Base
- Серия
- 3560
Производительность и сетевые функции
- Внутренняя пропускная способность
- 160 ГБит/с
- Коммутационная ёмкость
- 160 Gbps
- Поддержка IEEE 802.1q (VLAN)
- Есть
- Поддержка IGMP (Multicast)
- Есть
- Производительность маршрутизации
- 65.5 mpps
Управление и назначение
- Артикул
- WS-C3560X-24T-S
- Бренд
- CISCO
- Окончание продаж
- 30.10.2016
- Поддержка Auto-MDI/MDI-X
- Есть
- Поддержка IEEE 802.1p (Priority tags)
- Есть
- Поддержка SNMP
- Есть
- Производитель
- Cisco
- Технология доступа
- Ethernet
- Тип коммутатора
- Управляемый (Layer 3)
- Тип товара
- коммутатор
Условия эксплуатации и стандарты
- Влажность при хранении
- От 5 до 95 % (без конденсации)
- Влажность при эксплуатации
- От 5 до 95 % (без конденсации)
- Рабочая температура
- От ?5 до +45 °С
- Температура хранения
- От ?40 до +70 °С
