При построении локальных вычислительных сетей для предприятий среднего размера и филиалов крупных компаний перед системными администраторами и сетевыми инженерами часто встаёт вопрос: использовать отдельные коммутаторы или объединять их в стек? Традиционный подход с изолированными устройствами усложняет управление, ограничивает пропускную способность между коммутаторами и создаёт единые точки отказа. Альтернативой становится использование стекируемых коммутаторов, которые объединяются в единый логический блок, функционирующий как одно устройство. Специалисты по сетевым инфраструктурам отмечают, что такой подход упрощает администрирование и повышает отказоустойчивость.

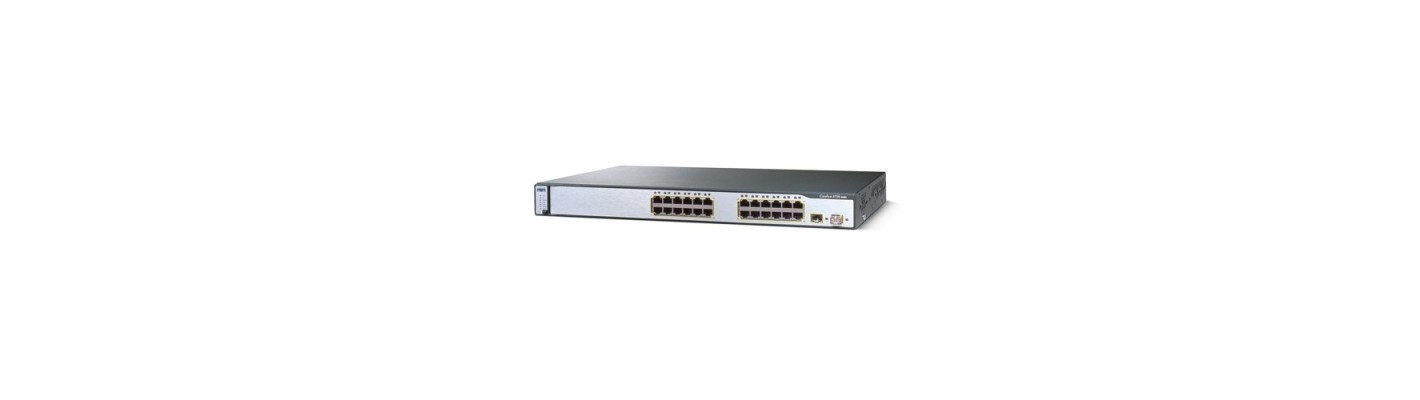

Одним из представителей стекируемых решений является Коммутатор Cisco Catalyst WS-C3750-24TS-S — многоуровневый (Layer 3) коммутатор с 24 портами Fast Ethernet 10/100 и двумя портами SFP (Small Form‑factor Pluggable) для гигабитных оптических uplink-соединений. Версия предустановленного программного обеспечения — IPB (SMI — Standard Multilayer Image), что означает наличие базового набора функций многоуровневой коммутации и маршрутизации .
Стекирование и масштабируемость
Ключевая особенность модели — поддержка технологии Cisco StackWise™, позволяющей объединять до девяти коммутаторов Catalyst 3750 в один логический стек с пропускной способностью шины 32 Гбит/с . При этом стек управляется как единое устройство: единый IP-адрес, единая конфигурация, автоматическое избрание ведущего коммутатора (master). Любой коммутатор стека может выполнять функции master, что обеспечивает высокую доступность по схеме 1:N . Добавление новых коммутаторов в стек поддерживается в режиме «горячей замены» (hot-swappable) без остановки работы сети . Общая ёмкость стека может достигать 468 портов 10/100 при использовании девяти коммутаторов данной модели .
Производительность и маршрутизация
Коммутатор имеет пропускную способность 32 Гбит/с и производительность маршрутизации 6,5 миллионов пакетов в секунду (Mpps) . Таблица MAC-адресов рассчитана на 12 000 записей, таблица маршрутизации — на 11 000 записей . Благодаря технологии Cisco Express Forwarding (CEF) обеспечивается аппаратная маршрутизация IP-трафика, включая поддержку IPv6 . Поддерживаются протоколы динамической маршрутизации RIPv1, RIPv2, OSPF, EIGRP (в версии ПО SMI) . Объём оперативной памяти (DRAM) составляет 128 МБ, флеш-памяти — 16 МБ .
Безопасность и управление
Устройство поддерживает широкий спектр функций безопасности: протокол 802.1X для портовой аутентификации, списки контроля доступа (ACL) на уровнях Layer 2 (VLAN ACL), Layer 3/4 (Router ACL), а также портовые ACL (PACL) . Для защищённого удалённого управления поддерживаются протоколы SSH и SNMPv3, а также централизованная аутентификация через TACACS+ и RADIUS серверы .
Управление осуществляется через интерфейс командной строки (CLI), веб-интерфейс, SNMP версий 1, 2c и 3, а также через ПО CiscoWorks и Cisco Network Assistant (CMS) . Поддерживаются протоколы мониторинга RMON, SPAN, RSPAN, NTP, TFTP .
Качество обслуживания (QoS)
В пределах стека поддерживается классификация трафика по полям DSCP, 802.1p (CoS), а также по MAC-адресам, IP-адресам или портам TCP/UDP . Реализованы механизмы приоритезации очередей SRR, WTD, ограничение полосы пропускания, CIR и функция AutoQoS для автоматической настройки параметров качества обслуживания под типовые приложения (VoIP, видеоконференции) .
Физические параметры и надёжность
Коммутатор выполнен в металлическом корпусе для монтажа в 19-дюймовую стойку (форм-фактор 1U) с габаритами 443,5×295,1×43,9 мм и весом около 3,6 кг . Потребляемая мощность — 57 Вт, уровень шума — 41–42 дБ . Рабочий диапазон температур — от 0 до 45 °C . Поддерживается подключение резервного источника питания Cisco RPS 675 для повышения отказоустойчивости . Средняя наработка на отказ (MTBF) составляет 294 928 часов (более 33 лет) .
Как отмечают специалисты по сетевым технологиям, серия Catalyst 3750 может использоваться на различных участках сети: от уровня доступа в крупных сетях и агрегации трафика до ядра сетей средних организаций . Модель WS-C3750-24TS-S с 24 портами 10/100 и двумя SFP-аплинками оптимальна для развёртывания в сетях, где требуются стекирование, базовая маршрутизация и подключение по оптическим каналам, но нет необходимости в гигабитных медных портах до рабочих станций. Длительное присутствие этой модели на рынке подтверждается данными о поставках Cisco с 2000-х годов и до сих пор встречается в эксплуатации — коммутаторы 3750 остаются рабочим инструментом, особенно на вторичном рынке при построении бюджетных инфраструктур .
