Артикул: C1300-16P-4X

В наличии

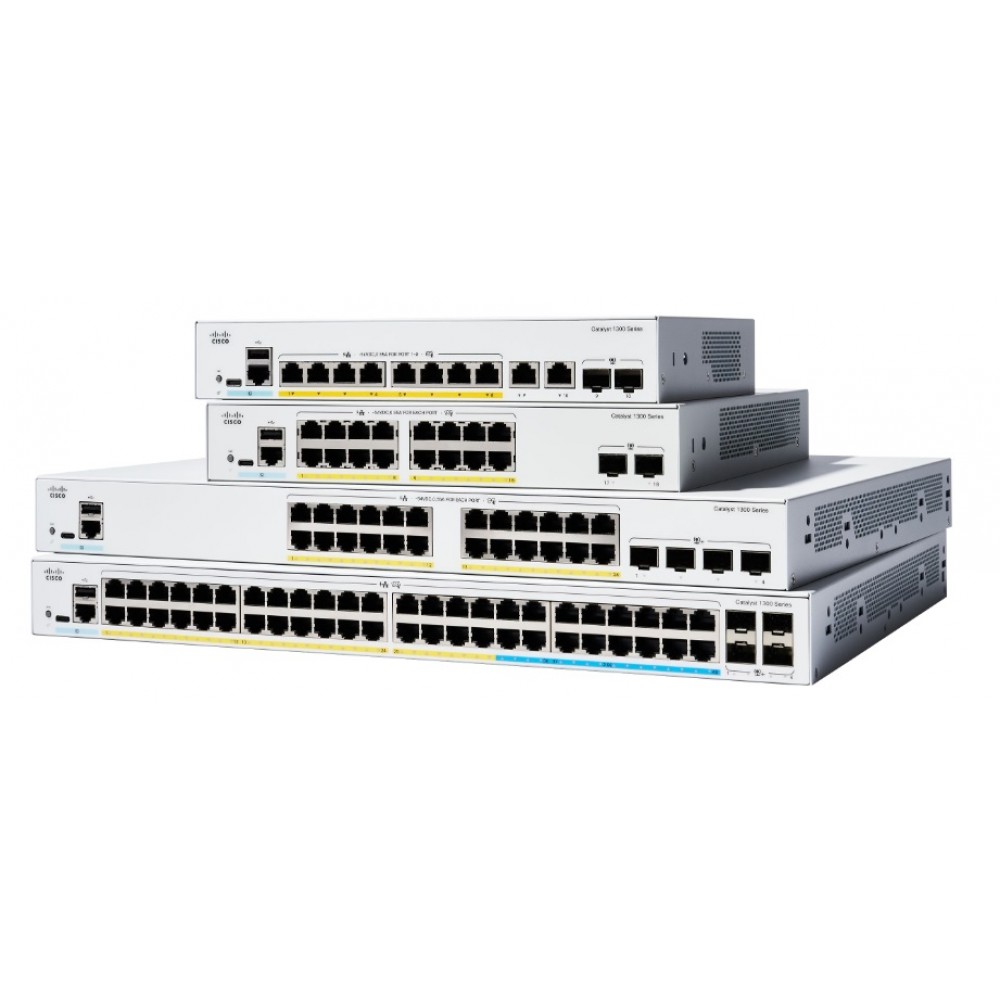

Коммутатор Cisco C1300-⁠16P-⁠4X, 16 x Gigabit Ethernet, 4 x SFP+, 120W

Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.

Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@catalyst-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 346-63-92

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Информация о коммутаторе Cisco C1300-16P-4X

Cisco C1300-16P-4X - это коммутатор, который используется для коммутации сетевого трафика и подключения устройств организации. Изделие относится к платформе Catalyst 1300. Конфигурация подключений на стороне абонентов - 16 x Gigabit Ethernet. Аплинки этой модификации имеют конфигурацию 4 x SFP+. При расчёте питания подключаемых устройств учитывают PoE: 120W. Коммутационная часть рассчитана на 112.0 Gbps. Скорость обработки пакетов: 83.32 mpps. При выборе места установки учитывают габариты 268 x 297 x 44 m. Оперативная память устройства - 1 GB DDR4. Флеш-память: 512 MB. Процессор: Двухъядерный ARM с частотой 1.4 GHz. Модель Циско C1300-16P-4X выбирают под конкретную конфигурацию сетевого узла.

Функциональные возможности

Порты связывают конечные устройства с общей сетевой инфраструктурой, а выбранная конфигурация интерфейсов определяет доступные варианты подключения. Администратор сопоставляет доступные функции с задачами сегментации, управления трафиком и контроля подключений. При использовании PoE передача данных и питание совместимого конечного устройства идут по Ethernet-кабелю; нагрузку рассчитывают по поддерживаемому стандарту и общему бюджету. Catalyst 1300 объединяет управляемую коммутацию с функциями сегментации и маршрутизации для сети предприятия. Cisco Business Dashboard позволяет организовать централизованное управление совместимыми устройствами.

Технические особенности

  • Нисходящие порты: 16 x Gigabit Ethernet
  • Восходящие порты: 4 x SFP+
  • Порты RJ-45: 16 x Gigabit Ethernet
  • Комбинированные порты RJ-45/SFP или оптические аплинки: 4 x SFP+
  • Бюджет PoE: 120W
  • Коммутационная ёмкость, Gbps: 112.0
  • Скорость пересылки пакетов по 64 bytes, mpps: 83.32
  • Габариты устройства: 268 x 297 x 44 m
  • Тип: Управляемый коммутатор доступа
  • Количество портов с PoE: 16

Сценарии применения

Исполнение подходит для узла, где требуется согласовать число подключений с доступной полосой аплинков. В офисе такой узел объединяет рабочие места и сетевые устройства. При проектировании учитывают одновременный трафик, расстояния и резерв под расширение.

Совместимость с оборудованием

При выборе сетевых модулей и кабелей учитывают форму разъёма, рабочую скорость и поддержку выбранного артикула базовым устройством. Для оптических трансиверов дополнительно сверяют поддержку конкретной платформой и используемым программным релизом.

Совместимость с программным обеспечением

Системная платформа - Linux. Версию ПО согласуют с аппаратной платформой, условиями лицензирования и действующими настройками сети.

Отличия от ближайших моделей

При сравнении сначала проверяют назначение и интерфейсы, затем программный набор и условия комплектации.

МодельТипПодключения или платформаИсполнение
C1300-16P-2Gкоммутатор16 x Gigabit Ethernet2 x SFP
C1300-24P-4Xкоммутатор24 x Gigabit Ethernet4 x SFP+
C1300-48P-4Xкоммутатор48x Gigabit Ethernet4 x SFP+

Схема подключения

Сначала подготавливают управление устройством и параметры восходящего соединения. Затем подключают абонентские линии и проверяют согласованную скорость на каждом порту. Сегментацию и правила прохождения трафика сверяют с конфигурацией соседнего узла.

Установка

До установки проверяют место размещения, доступ к кабелям и соответствие креплений выбранному корпусу. Вентиляционные зоны оставляют свободными. Работы с питанием и аппаратными компонентами выполняют с соблюдением требований базовой платформы.

Обслуживание и хранение

Плановое обслуживание включает осмотр кабелей, проверку креплений и контроль вентиляционных отверстий. Изменения конфигурации оборудования фиксируют в эксплуатационной документации. Для хранения используют защитную упаковку и условия, соответствующие изделию.

Комплектация

Комплект Cisco C1300-16P-4X определяют по аппаратному исполнению и выбранным программным правам. Питающие кабели, монтажные принадлежности и оптические позиции согласуют для конкретной площадки.

Питание и планирование нагрузки

Параметр PoE для выбранной модификации - 120W. Расчёт питания ведут для выбранного состава системы и подключаемой нагрузки. Бюджет PoE, если он используется, сопоставляют с суммарным потреблением абонентских устройств. Резервирование согласуют по составу источников и вводов площадки.

Подготовка к вводу в эксплуатацию

План внедрения включает подготовку площадки, проверку совместимости и контроль результата подключения. На завершающем этапе сопоставляют фактический состав с заказанной конфигурацией. Сведения о настройках и компонентах заносят в эксплуатационную документацию.

Технические характеристики C1300-16P-4X

Аппаратные ресурсы

Оперативная память DRAM
1 GB DDR4
Процессор
Двухъядерный ARM с частотой 1.4 GHz
Флеш-память
512 MB

Интерфейсы и подключение

Восходящие порты
4 x SFP+
Комбинированные порты RJ-45/SFP или оптические аплинки
4 x SFP+
Консольный порт
Стандартные консольные порты Cisco RJ-45 и USB Type C
Нисходящие порты
16 x Gigabit Ethernet
Общее количество портов системы
16 x Gigabit Ethernet + 4 x 10G
Порт USB
USB Type C на передней панели: управление файлами и образами ПО, консольный доступ
Порты RJ-45
16 x Gigabit Ethernet
Тип кабеля
Неэкранированная витая пара UTP категории 5e или выше для 1000BASE-T

Конструкция и монтаж

Габариты устройства
268 x 297 x 44 m
Масса устройства
2.49 kg

Питание и охлаждение

Бюджет PoE
120W
Количество портов с PoE
16
Поддержка PoE
Да
Потребление с нагрузкой PoE
110V=157.6W 220V=156.3W
Потребление системы
110V=24.7W 220V=26.8W
Тепловыделение, BTU/hr
537.4

Программное обеспечение и совместимость

Операционная система
Linux
Серия
1300

Производительность и сетевые функции

Коммутационная ёмкость, Gbps
112.0
Скорость пересылки пакетов по 64 bytes, mpps
83.32

Управление и назначение

Артикул
C1300-16P-4X
Кнопки
Кнопка сброса
Модель
C1300-16P-4X
Производитель
Cisco
Светодиодные индикаторы
Система, Link/Act, PoE, Скорость
Тип
Управляемый коммутатор доступа
Тип товара
коммутатор
