Артикул: C9200-24PB

В наличии

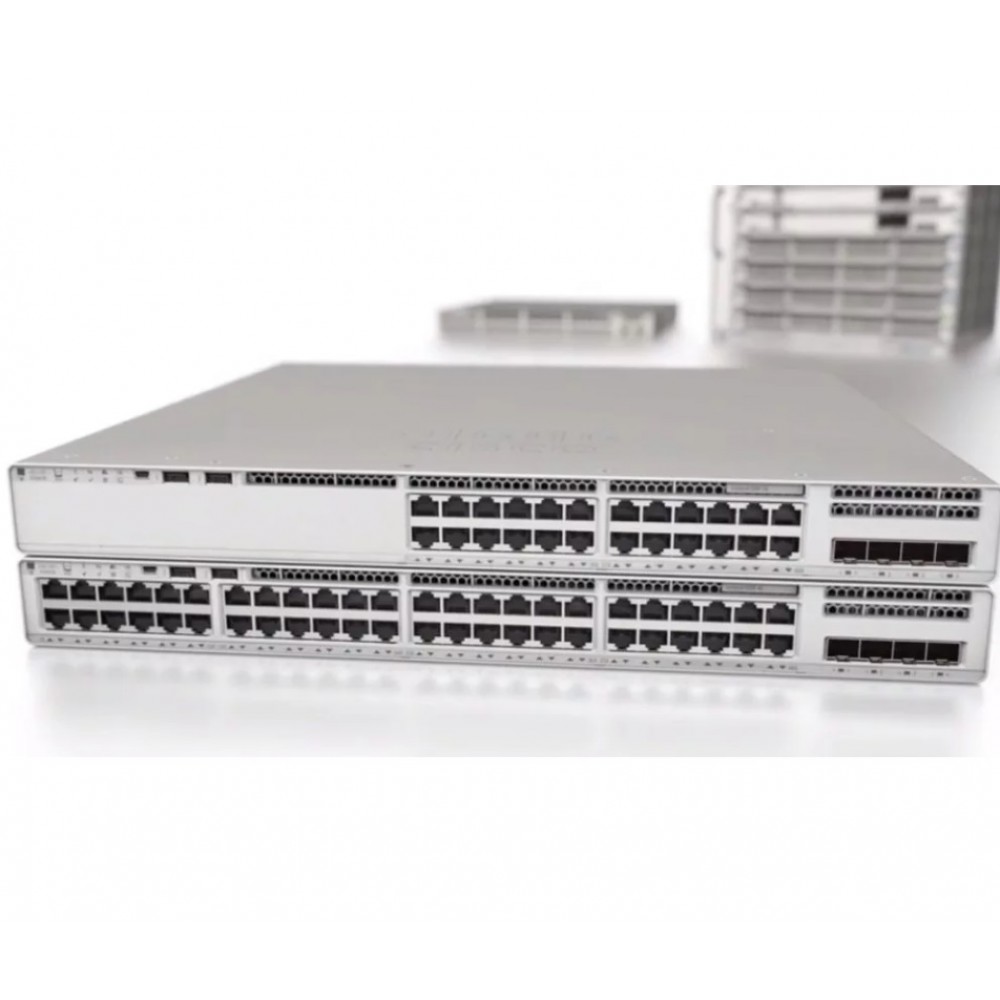

Коммутатор Cisco C9200-⁠24PB, 24 Порты full PoE+, Modular Аплинк options, Да

Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.

Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@catalyst-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 346-63-92

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Информация о коммутаторе Cisco C9200-24PB

Cisco C9200-24PB представляет собой коммутатор для коммутации сетевого трафика и подключения устройств организации. Модель входит в семейство Catalyst 9200. Конфигурация подключений на стороне абонентов - 24 Порты full PoE+. Восходящее подключение выбирают с учётом конфигурации Modular Аплинк options. Характеристика подсистемы PoE - Да. Коммутационная ёмкость составляет 128 Gbps. Пакетная производительность этого исполнения - 95.23 Mpps. При проектировании электропитания учитывают PWR-C6-600WAC. Габаритное исполнение модели: 4.4 x 44.5 x 35.0. Оперативная память устройства - 4 GB. Стековая конфигурация характеризуется значением StackWise-160. Модель Циско C9200-24PB выбирают под конкретную конфигурацию сетевого узла.

Функциональные возможности

Узел принимает трафик подключённых устройств и передаёт его в соответствии с настроенной сетевой схемой. Согласованные политики подключения позволяют включить устройство в действующую сеть без изменения её логической схемы. При использовании PoE передача данных и питание совместимого конечного устройства идут по Ethernet-кабелю; нагрузку рассчитывают по поддерживаемому стандарту и общему бюджету. В Catalyst 9200 возможности Cisco IOS XE соотносят с выбранным Network Essentials или Network Advantage. C9200, C9200L и компактные C9200CX различаются устройством аплинков, питания и средствами масштабирования.

Технические особенности

  • Нисходящие порты: 24 Порты full PoE+
  • Восходящие порты: Modular Аплинк options
  • Медные порты доступа 10/100/1000 или PoE+: 24 Порты full PoE+
  • Виртуальные порты STP PVST: 13,000
  • Виртуальные порты STP MST: 13,000
  • Конфигурация аплинков: Modular Аплинк options
  • Коммутационная ёмкость: 128 Gbps
  • Коммутационная ёмкость со стекированием: 288 Gbps
  • Скорость пересылки пакетов: 95.23 Mpps
  • Скорость пересылки со стекированием: 214 Mpps

Сценарии применения

Модель рассматривают при оснащении филиала или отдельной зоны корпоративной сети. Подключения распределяют по требуемой скорости и назначению конечных устройств. Количество занятых портов и нагрузку на аплинк оценивают для рабочего, а не только среднего режима.

Совместимость с оборудованием

Совместимость соединения определяется интерфейсами обоих устройств и параметрами кабельной трассы. Для оптических трансиверов дополнительно сверяют поддержку конкретной платформой и используемым программным релизом.

Совместимость с программным обеспечением

Системная платформа - Cisco IOS XE. Поддержку нужных функций проверяют для выбранного релиза и программного набора конкретного исполнения.

Отличия от ближайших моделей

Для подбора сопоставьте эту позицию с близкими вариантами по типу изделия, интерфейсам и программному набору.

МодельТипПодключения или платформаИсполнение
C9200-24Pкоммутатор24 Порты full PoE+Modular Аплинк options
C9200-48PBкоммутатор48 Порты full PoE+Modular Аплинк options
C9200-24P-Aкоммутатор24 портов доступаNetwork Advantage

Схема подключения

Сначала подготавливают управление устройством и параметры восходящего соединения. Затем подключают абонентские линии и проверяют согласованную скорость на каждом порту. Сегментацию и правила прохождения трафика сверяют с конфигурацией соседнего узла.

Установка

Подготовка площадки включает проверку питания, креплений и свободного пространства для обслуживания. Кабельные линии прокладывают с допустимым радиусом изгиба и без натяжения разъёмов. После монтажа фиксируют фактический состав системы.

Обслуживание и хранение

Рабочее состояние проверяют по индикации, журналам базовой системы и отсутствию ошибок подключений. Чистоту корпуса и доступ воздуха контролируют в рамках обслуживания площадки. До повторного включения после хранения осматривают разъёмы и крепления.

Комплектация

Комплект Cisco C9200-24PB определяют по аппаратному исполнению и выбранным программным правам. Питающие кабели, монтажные принадлежности и оптические позиции согласуют для конкретной площадки.

Питание и планирование нагрузки

Параметр PoE для выбранной модификации - Да. Расчёт питания ведут для выбранного состава системы и подключаемой нагрузки. Бюджет PoE, если он используется, сопоставляют с суммарным потреблением абонентских устройств. Резервирование согласуют по составу источников и вводов площадки.

Подготовка к вводу в эксплуатацию

Ввод в работу планируют с учётом действующей инфраструктуры и согласованного состава оборудования. Проверяют подключение, состояние системы и требуемые функции. После завершения обновляют схему узла и перечень установленных позиций.

Технические характеристики C9200-24PB

Аппаратные ресурсы

Оперативная память DRAM
4 GB
Пакетный буфер конкретной модели
6 MB Буферы for 24- or 48-port Gigabit Ethernet Модели, 12MB Буферы for 24 or 48 Порт multigigabit Модели
Флеш-память
4 GB

Интерфейсы и подключение

Виртуальные порты STP MST
13,000
Виртуальные порты STP PVST
13,000
Восходящие порты
Modular Аплинк options
Конфигурация аплинков
Modular Аплинк options
Нисходящие порты
24 Порты full PoE+
Общее количество интерфейсов SVI
512

Конструкция и монтаж

Габариты модели, Centimeters
4.4 x 44.5 x 35.0
Масса модели, Kilograms
5.0
Размер кадра Jumbo
9198 bytes

Питание и охлаждение

Вентиляторы
FRU Резервный
Медные порты доступа 10/100/1000 или PoE+
24 Порты full PoE+
Опциональный второй блок питания PWR-C6-600WAC
740W
Основной блок питания PWR-C6-600WAC
370W
Основной блок питания PWR-C6-715WDC=
485W
Поддержка PoE
Да
Штатный основной блок питания модели
PWR-C6-600WAC

Программное обеспечение и совместимость

Коммутационная ёмкость со стекированием
288 Gbps
Операционная система
Cisco IOS XE
Пропускная способность стека
160 Gbps
Серия
9200
Скорость пересылки со стекированием
214 Mpps
Технология стека
StackWise-160

Производительность и сетевые функции

Записи ACL
1,600
Записи Flexible NetFlow (FNF)
16,000 Потоки on 24- and 48-port Gigabit Ethernet Модели
Записи QoS
1,000
Записи маршрутизации IPv4
4,000
Записи маршрутизации IPv6
2,000
Идентификаторы VLAN
4096
Количество MAC-адресов
32,000
Количество маршрутов IPv4 (ARP и изученные маршруты)
14,000 (10,000 Прямые Маршруты and 4,000 Непрямые Маршруты)
Коммутационная ёмкость
128 Gbps
Масштаб многоадресной маршрутизации
1,000
Привязки IP-SGT
8K
Скорость пересылки пакетов
95.23 Mpps
Число политик SGT/DGT
2K
Число сеансов SXP
200
Экземпляры PVST
128

Управление и назначение

Артикул
C9200-24PB
Виртуальные сети
4 for C9200-24T, C9200-24P, C9200-48T, C9200-48P, C9200- 24PXG, C9200-48PXG, C9200-48PL 32 for C9200-24PB, C9200-48PB
Модель коммутатора
C9200-24PB
Полоса беспроводного трафика на коммутатор
До 48 Gbps on 24- Порт and 48-port Gigabit Ethernet model
Производитель
Cisco
Тип
Управляемый коммутатор доступа
Тип товара
коммутатор
Число привязок IPv4
8K
