Артикул: C9200L-24T-4X

В наличии

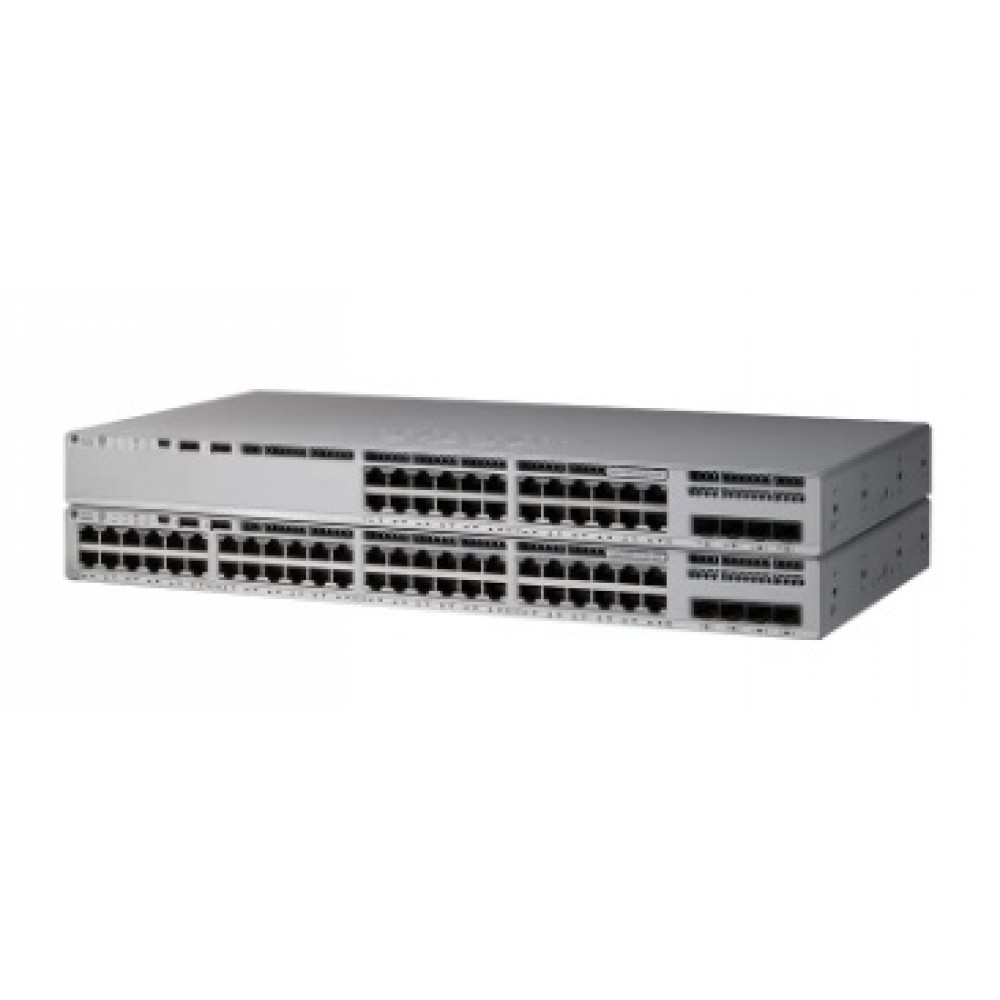

Коммутатор Cisco C9200L-⁠24T-⁠4X, 24 Порты Данные, 4x 1/10G Фиксированный Аплинки, StackWise-⁠80

Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.

Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@catalyst-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 346-63-92

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Информация о коммутаторе Cisco C9200L-24T-4X

Cisco C9200L-24T-4X - коммутатор, предназначенный для коммутации сетевого трафика и подключения устройств организации. Изделие относится к платформе Catalyst 9200. Интерфейсная часть исполнения включает 24 Порты Данные. Соединение с вышестоящим узлом: 4x 1/10G Фиксированный Аплинки. Коммутационная часть рассчитана на 128 Gbps. Пакетная производительность этого исполнения - 95.23 Mpps. Вариант питания модели - PWR-C5-125WAC. Габаритное исполнение модели: 4.4 x 44.5 x 28.8. Объём оперативной памяти составляет 2 GB. Параметры стековой архитектуры: StackWise-80. Масса модели, Kilograms: 4.35. Модель Циско C9200L-24T-4X выбирают под конкретную конфигурацию сетевого узла.

Функциональные возможности

Интерфейсная конфигурация задаёт число подключений и способ передачи трафика между узлами сети. Практический результат настройки зависит от выбранных правил сегментации, разрешённых соединений и активированных программных функций. В Catalyst 9200 возможности Cisco IOS XE соотносят с выбранным Network Essentials или Network Advantage. C9200, C9200L и компактные C9200CX различаются устройством аплинков, питания и средствами масштабирования.

Технические особенности

  • Нисходящие порты: 24 Порты Данные
  • Восходящие порты: 4x 1/10G Фиксированный Аплинки
  • Виртуальные порты STP PVST: 13,000
  • Виртуальные порты STP MST: 13,000
  • Конфигурация аплинков: 4x 1/10G Фиксированный Аплинки
  • Коммутационная ёмкость: 128 Gbps
  • Коммутационная ёмкость со стекированием: 208 Gbps
  • Скорость пересылки пакетов: 95.23 Mpps
  • Скорость пересылки со стекированием: 155 Mpps
  • Технология стека: StackWise-80

Сценарии применения

Модель рассматривают при оснащении филиала или отдельной зоны корпоративной сети. Подключения распределяют по требуемой скорости и назначению конечных устройств. Количество занятых портов и нагрузку на аплинк оценивают для рабочего, а не только среднего режима.

Совместимость с оборудованием

Совместимость соединения определяется интерфейсами обоих устройств и параметрами кабельной трассы. Для оптических трансиверов дополнительно сверяют поддержку конкретной платформой и используемым программным релизом.

Совместимость с программным обеспечением

Системная платформа - Cisco IOS XE. Версию ПО согласуют с аппаратной платформой, условиями лицензирования и действующими настройками сети.

Отличия от ближайших моделей

Таблица показывает различия соседних артикулов по назначению и ключевым параметрам.

МодельТипПодключения или платформаИсполнение
C9200L-24T-4X-Aкоммутатор24 портов доступаNetwork Advantage
C9200L-24T-4X-Eкоммутатор24 портов доступаNetwork Essentials
C9200L-48T-4Xкоммутатор48 Порты Данные4x 1/10G Фиксированный Аплинки

Схема подключения

Сначала подготавливают управление устройством и параметры восходящего соединения. Затем подключают абонентские линии и проверяют согласованную скорость на каждом порту. Сегментацию и правила прохождения трафика сверяют с конфигурацией соседнего узла.

Установка

Монтаж начинают со сверки артикула и подготовленного места установки. Крепления и трассы выбирают под корпус и способ подключения. После завершения проверяют фиксацию, доступ к обслуживанию и состояние соединений.

Обслуживание и хранение

Рабочее состояние проверяют по индикации, журналам базовой системы и отсутствию ошибок подключений. Чистоту корпуса и доступ воздуха контролируют в рамках обслуживания площадки. До повторного включения после хранения осматривают разъёмы и крепления.

Комплектация

Для Cisco C9200L-24T-4X согласуют устройство, вариант питания и программный набор. Оптические модули, дополнительные блоки питания, кабели и монтажные принадлежности включают в заказ по отдельной спецификации.

Питание и планирование нагрузки

Системное потребление и мощность, отдаваемая подключённым устройствам, учитываются раздельно. При выборе электропитания оставляют резерв под рабочую нагрузку и расширение. Условия резервирования определяют по фактически установленным источникам и схеме питания.

Подготовка к вводу в эксплуатацию

Ввод в работу планируют с учётом действующей инфраструктуры и согласованного состава оборудования. Проверяют подключение, состояние системы и требуемые функции. После завершения обновляют схему узла и перечень установленных позиций.

Технические характеристики C9200L-24T-4X

Аппаратные ресурсы

Оперативная память DRAM
2 GB
Пакетный буфер конкретной модели
6 MB Буферы for 24- or 48- Порт Gigabit Ethernet Модели, 12 MB Буферы for 24 or 48 Порт multigigabit Модели
Флеш-память
4 GB

Интерфейсы и подключение

Виртуальные порты STP MST
13,000
Виртуальные порты STP PVST
13,000
Восходящие порты
4x 1/10G Фиксированный Аплинки
Конфигурация аплинков
4x 1/10G Фиксированный Аплинки
Нисходящие порты
24 Порты Данные
Общее количество интерфейсов SVI
512

Конструкция и монтаж

Габариты модели, Centimeters
4.4 x 44.5 x 28.8
Масса модели, Kilograms
4.35
Размер кадра Jumbo
9198 bytes

Питание и охлаждение

Вентиляторы
Фиксированный Резервный
Поддержка PoE
Нет
Штатный основной блок питания модели
PWR-C5-125WAC

Программное обеспечение и совместимость

Коммутационная ёмкость со стекированием
208 Gbps
Операционная система
Cisco IOS XE
Пропускная способность стека
80 Gbps
Серия
9200
Скорость пересылки со стекированием
155 Mpps
Технология стека
StackWise-80

Производительность и сетевые функции

Записи ACL
1,500
Записи Flexible NetFlow (FNF)
16,000 Потоки on 24- and 48- Порт Gigabit Ethernet Модели, 32,000 Потоки on 24 or 48 Порт multigigabit Модели
Записи QoS
1,000
Записи маршрутизации IPv4
3,000
Записи маршрутизации IPv6
1,500
Идентификаторы VLAN
4096
Количество MAC-адресов
16,000
Количество маршрутов IPv4 (ARP и изученные маршруты)
11,000 (8,000 Прямые Маршруты and 3,000 Непрямые Маршруты)
Коммутационная ёмкость
128 Gbps
Масштаб многоадресной маршрутизации
1,000
Привязки IP-SGT
10K
Скорость пересылки пакетов
95.23 Mpps
Число политик SGT/DGT
2K
Число сеансов SXP
200
Экземпляры PVST
128

Управление и назначение

Артикул
C9200L-24T-4X
Виртуальные сети
1
Модель коммутатора
C9200L-24T-4X
Полоса беспроводного трафика на коммутатор
Не применяется
Производитель
Cisco
Тип
Управляемый коммутатор доступа
Тип товара
коммутатор
Число привязок IPv4
10K
