Артикул: C9300-24UB

В наличии

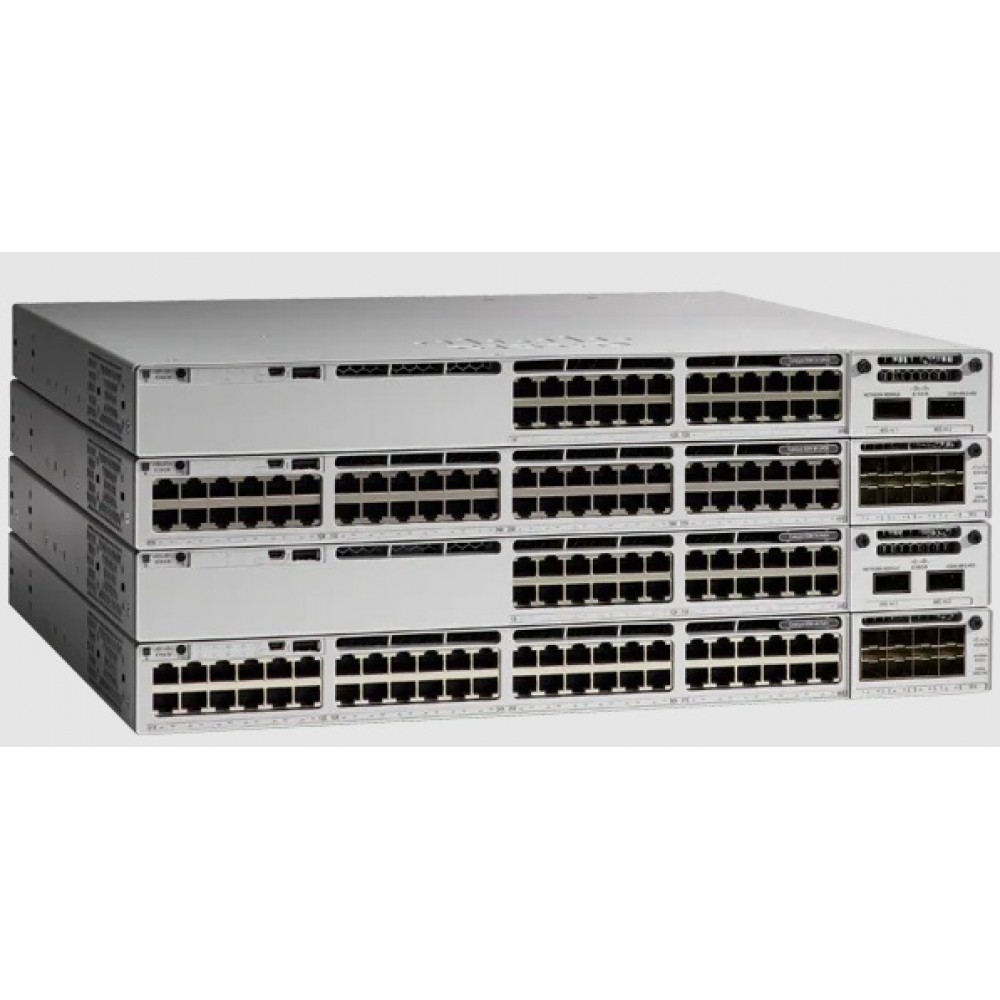

Коммутатор Cisco C9300-⁠24UB, 24 Порт Cisco UPOE, Модульные аплинки, Да

Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.

Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@catalyst-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 346-63-92

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Информация о коммутаторе Cisco C9300-24UB

Cisco C9300-24UB - это коммутатор, который используется для коммутации сетевого трафика и подключения устройств организации. Его место в каталоге - оборудование Catalyst 9300. Интерфейсная часть исполнения включает 24 Порт Cisco UPOE. Соединение с вышестоящим узлом: Модульные аплинки. Характеристика подсистемы PoE - Да. Показатель коммутационной ёмкости модели - 208 Gbps. Производительность пересылки выражается значением 154.76 Mpps. При проектировании электропитания учитывают 1100W AC. Для работы системы предусмотрена оперативная память 8 GB. Параметры стековой архитектуры: StackWise-480. Флеш-память: 16 GB. Модель Циско C9300-24UB выбирают под конкретную конфигурацию сетевого узла.

Функциональные возможности

Интерфейсная конфигурация задаёт число подключений и способ передачи трафика между узлами сети. Практический результат настройки зависит от выбранных правил сегментации, разрешённых соединений и активированных программных функций. При использовании PoE передача данных и питание совместимого конечного устройства идут по Ethernet-кабелю; нагрузку рассчитывают по поддерживаемому стандарту и общему бюджету. Каталог Catalyst 9300 включает C9300, C9300L, C9300LM и C9300X. У этих платформ различаются стековая архитектура, сетевые модули и скорости портов; принадлежность к одной серии сама по себе не подтверждает взаимную совместимость компонентов.

Технические особенности

  • Нисходящие порты: 24 Порт Cisco UPOE
  • Восходящие порты: Модульные аплинки
  • Порты 10/100/1000, Multigigabit или SFP: 24 Порт Cisco UPOE
  • Маршрутизируемые порты стека Catalyst 9300: 448
  • Конфигурация аплинков: Модульные аплинки
  • Коммутационная ёмкость: 208 Gbps
  • Коммутационная ёмкость со стекированием: 688 Gbps
  • Скорость пересылки пакетов: 154.76 Mpps
  • Скорость пересылки со стекированием: 511.90 Mpps
  • Технология стека: StackWise-480

Сценарии применения

Оборудование можно включить в проект расширения локальной инфраструктуры. Сначала определяют типы абонентских подключений, затем подбирают восходящие линии. Резерв портов и питания рассчитывают под ожидаемый рост.

Совместимость с оборудованием

Для каждой линии сопоставляют интерфейс устройства с разъёмом, средой передачи и скоростью на соседней стороне. Для оптических трансиверов дополнительно сверяют поддержку конкретной платформой и используемым программным релизом.

Совместимость с программным обеспечением

Системная платформа - Cisco IOS XE. Версию ПО согласуют с аппаратной платформой, условиями лицензирования и действующими настройками сети.

Отличия от ближайших моделей

При сравнении сначала проверяют назначение и интерфейсы, затем программный набор и условия комплектации.

МодельТипПодключения или платформаИсполнение
C9300-24UXBкоммутатор24 Порт Multigigabit Cisco UPOE (10G/5G/2.5G/1G/100M)Модульные аплинки
C9300-24Uкоммутатор24 Порт Cisco UPOEМодульные аплинки
C9300-48UBкоммутатор48 Порт Cisco UPOEМодульные аплинки

Схема подключения

Первое включение выполняют с доступом к управлению и заранее подготовленной схемой адресации. После настройки восходящей линии поэтапно подключают конечные устройства. Корректность схемы подтверждают тестом связности и проверкой счётчиков интерфейсов.

Установка

Подготовка площадки включает проверку питания, креплений и свободного пространства для обслуживания. Кабельные линии прокладывают с допустимым радиусом изгиба и без натяжения разъёмов. После монтажа фиксируют фактический состав системы.

Обслуживание и хранение

При эксплуатации контролируют состояние соединений, индикацию и условия охлаждения. Периодичность осмотра выбирают с учётом запылённости и нагрузки площадки. При хранении защищают изделие от влаги, механических нагрузок и загрязнения разъёмов.

Комплектация

Комплект Cisco C9300-24UB определяют по аппаратному исполнению и выбранным программным правам. Питающие кабели, монтажные принадлежности и оптические позиции согласуют для конкретной площадки.

Питание и планирование нагрузки

Параметр PoE для выбранной модификации - Да. При подборе источников питания учитывают системную нагрузку и дополнительные потребители. Подключение устройств PoE планируют по доступному бюджету конкретной конфигурации. Схему резервного питания проверяют отдельно от суммы номинальных мощностей источников.

Подготовка к вводу в эксплуатацию

Перед внедрением определяют последовательность работ и критерии штатного состояния. Проверку выполняют для всего узла, включая сопряжённые компоненты и соединения. Итоговую конфигурацию фиксируют, чтобы последующие изменения оставались прослеживаемыми.

Технические характеристики C9300-24UB

Аппаратные ресурсы

Оперативная память DRAM
8 GB
Пакетный буфер конкретной модели
16 MB Буфер for 24-or 48-port Gigabit Ethernet Модели 32 MB Буфер for 24 and 48-port Multigigabit
Флеш-память
16 GB

Интерфейсы и подключение

Восходящие порты
Модульные аплинки
Конфигурация аплинков
Модульные аплинки
Нисходящие порты
24 Порт Cisco UPOE
Общее количество интерфейсов SVI
1000
Порты 10/100/1000, Multigigabit или SFP
24 Порт Cisco UPOE

Конструкция и монтаж

Размер кадра Jumbo
9198 bytes

Питание и охлаждение

Поддержка PoE
Да
Штатный блок питания AC модели
1100W AC

Программное обеспечение и совместимость

Количество участников стека
8
Коммутационная ёмкость со стекированием
688 Gbps
Маршрутизируемые порты стека Catalyst 9300
448
Операционная система
Cisco IOS XE
Опциональное оборудование стекирования
StackWise Кабель
Поддержка стекирования
StackWise-480
Пропускная способность стека
480 Gbps
Серия
9300
Скорость пересылки со стекированием
511.90 Mpps
Совместимые участники стека
Другие C9300 SKUs С Одинаковые Лицензия level C9300 Более высокий Масштаб SKUs Только stack С Другие like Более высокий Масштаб Модели
Технология стека
StackWise-480

Производительность и сетевые функции

Записи ACL
5,120
Записи FNF
64,000 Потоки on 24-and 48-port Gigabit Ethernet Модели 128,000 Потоки on 24-port Multigigabit
Записи QoS
5,120
Записи маршрутизации IPv6
16,000
Идентификаторы VLAN
4094
Количество MAC-адресов
32,000
Количество маршрутов IPv4 (ARP и изученные маршруты)
32,000 (24,000 Прямые Маршруты and 8000 Непрямые Маршруты)
Коммутационная ёмкость
208 Gbps
Масштаб многоадресной маршрутизации
8,000
Скорость пересылки пакетов
154.76 Mpps

Управление и назначение

Артикул
C9300-24UB
Модель
C9300-24UB
Производитель
Cisco
Тип
Управляемый коммутатор доступа
Тип товара
коммутатор
