Артикул: C9300L-24P-4X

В наличии

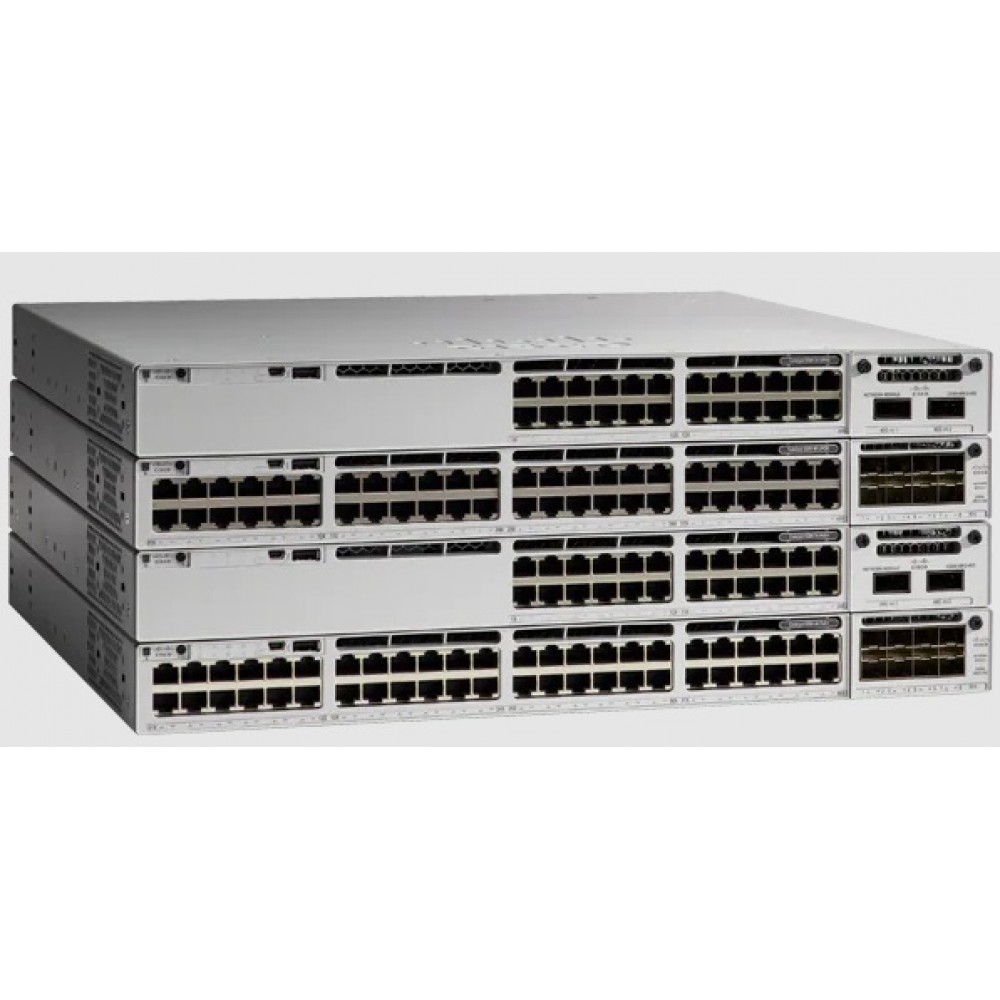

Коммутатор Cisco C9300L-⁠24P-⁠4X, 24 Порт PoE+, 4x 10G/1G Фиксированный Аплинки, Да

Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.

Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@catalyst-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 346-63-92

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Информация о коммутаторе Cisco C9300L-24P-4X

Cisco C9300L-24P-4X - это коммутатор, который используется для коммутации сетевого трафика и подключения устройств организации. При подборе учитывают принадлежность к Catalyst 9300. Интерфейсная часть исполнения включает 24 Порт PoE+. Аплинки этой модификации имеют конфигурацию 4x 10G/1G Фиксированный Аплинки. Планирование PoE ведут с учётом значения Да. Показатель коммутационной ёмкости модели - 128 Gbps. Скорость обработки пакетов: 95.23 Mpps. Подсистема питания характеризуется значением 715W AC. Оперативная память устройства - 8 GB. Параметры стековой архитектуры: StackWise-320. Пакетный буфер конкретной модели: 16 MB Буфер for 24 and 48 Порт Gigabit Ethernet Модели. Для модели Циско C9300L-24P-4X заранее определяют роль в конфигурации сетевой инфраструктуры.

Функциональные возможности

Порты связывают конечные устройства с общей сетевой инфраструктурой, а выбранная конфигурация интерфейсов определяет доступные варианты подключения. Разделение трафика и права доступа настраивают под роль устройства, установленный программный набор и используемый релиз. При использовании PoE передача данных и питание совместимого конечного устройства идут по Ethernet-кабелю; нагрузку рассчитывают по поддерживаемому стандарту и общему бюджету. Каталог Catalyst 9300 включает C9300, C9300L, C9300LM и C9300X. У этих платформ различаются стековая архитектура, сетевые модули и скорости портов; принадлежность к одной серии сама по себе не подтверждает взаимную совместимость компонентов.

Технические особенности

  • Нисходящие порты: 24 Порт PoE+
  • Восходящие порты: 4x 10G/1G Фиксированный Аплинки
  • Порты 10/100/1000, Multigigabit или SFP: 24 Порт PoE+
  • Маршрутизируемые порты стека Catalyst 9300: 416
  • Конфигурация аплинков: 4x 10G/1G Фиксированный Аплинки
  • Коммутационная ёмкость: 128 Gbps
  • Коммутационная ёмкость со стекированием: 448 Gbps
  • Скорость пересылки пакетов: 95.23 Mpps
  • Скорость пересылки со стекированием: 333.33 Mpps
  • Технология стека: StackWise-320

Сценарии применения

В действующей сети изделие используют при добавлении новых подключений или изменении плотности доступа. Состав интерфейсов определяет подходящие кабельные линии. Схему включения выбирают с учётом существующего распределительного оборудования.

Совместимость с оборудованием

Медные подключения проверяют по скорости порта и категории кабеля, оптические - по форм-фактору модуля, длине волны и дальности. Для оптических трансиверов дополнительно сверяют поддержку конкретной платформой и используемым программным релизом.

Совместимость с программным обеспечением

Системная платформа - Cisco IOS XE. Рабочий релиз подбирают по аппаратному артикулу, активным лицензиям и используемым протоколам.

Отличия от ближайших моделей

При сравнении сначала проверяют назначение и интерфейсы, затем программный набор и условия комплектации.

МодельТипПодключения или платформаИсполнение
C9300L-24P-4X-Aкоммутатор24 портов доступаNetwork Advantage
C9300L-24P-4X-Eкоммутатор24 портов доступаNetwork Essentials
C9300L-24T-4Xкоммутатор24 Порт Данные4x 10G/1G Фиксированный Аплинки

Схема подключения

Перед подключением сверяют скорости и типы кабелей на обоих концах линии. Управление и восходящее соединение настраивают до массового включения абонентов. После монтажа проверяют прохождение трафика и ошибки интерфейсов.

Установка

Оборудование размещают так, чтобы кабели и обслуживаемые компоненты оставались доступными. Перед подачей питания проверяют крепление и соответствие питающей сети. Завершение монтажа сопровождают контролем состояния узла и его подключений.

Обслуживание и хранение

При эксплуатации контролируют состояние соединений, индикацию и условия охлаждения. Периодичность осмотра выбирают с учётом запылённости и нагрузки площадки. При хранении защищают изделие от влаги, механических нагрузок и загрязнения разъёмов.

Комплектация

Поставка Cisco C9300L-24P-4X оформляется по согласованному составу оборудования и лицензий. Наличие трансиверов, креплений и требуемых кабелей проверяют до оформления заказа.

Питание и планирование нагрузки

Параметр PoE для выбранной модификации - Да. Системное потребление и мощность, отдаваемая подключённым устройствам, учитываются раздельно. При выборе электропитания оставляют резерв под рабочую нагрузку и расширение. Условия резервирования определяют по фактически установленным источникам и схеме питания.

Подготовка к вводу в эксплуатацию

До начала работ составляют схему подключений и перечень проверяемых параметров. После внедрения сверяют фактическую конфигурацию с проектной спецификацией. Результаты тестов и сведения об установленных компонентах сохраняют для дальнейшего обслуживания.

Технические характеристики C9300L-24P-4X

Аппаратные ресурсы

Оперативная память DRAM
8 GB
Пакетный буфер конкретной модели
16 MB Буфер for 24 and 48 Порт Gigabit Ethernet Модели
Флеш-память
16 GB

Интерфейсы и подключение

Восходящие порты
4x 10G/1G Фиксированный Аплинки
Конфигурация аплинков
4x 10G/1G Фиксированный Аплинки
Нисходящие порты
24 Порт PoE+
Общее количество интерфейсов SVI
1000
Порты 10/100/1000, Multigigabit или SFP
24 Порт PoE+

Конструкция и монтаж

Размер кадра Jumbo
9198 bytes

Питание и охлаждение

Поддержка PoE
Да
Штатный блок питания AC модели
715W AC

Программное обеспечение и совместимость

Количество участников стека
8
Коммутационная ёмкость со стекированием
448 Gbps
Маршрутизируемые порты стека Catalyst 9300
416
Операционная система
Cisco IOS XE
Опциональное оборудование стекирования
C9300L-STACK-KIT Or C9300L-STACK-KIT2
Поддержка стекирования
StackWise-320
Пропускная способность стека
320 Gbps
Серия
9300
Скорость пересылки со стекированием
333.33 Mpps
Совместимые участники стека
Stacks С Другие Catalyst 9300L and 9300LM Модели С Одинаковые Лицензия level
Технология стека
StackWise-320

Производительность и сетевые функции

Записи ACL
5,120
Записи FNF
64,000 Потоки on 24-and 48-port Gigabit Ethernet Модели
Записи QoS
5,120
Записи маршрутизации IPv6
16,000
Идентификаторы VLAN
4094
Количество MAC-адресов
32,000
Количество маршрутов IPv4 (ARP и изученные маршруты)
32,000 (24,000 Прямые Маршруты and 8000 Непрямые Маршруты)
Коммутационная ёмкость
128 Gbps
Масштаб многоадресной маршрутизации
8,000
Скорость пересылки пакетов
95.23 Mpps

Управление и назначение

Артикул
C9300L-24P-4X
Модель
C9300L-24P-4X
Производитель
Cisco
Тип
Управляемый коммутатор доступа
Тип товара
коммутатор
