Артикул: C9300LM-48UX-4Y

В наличии

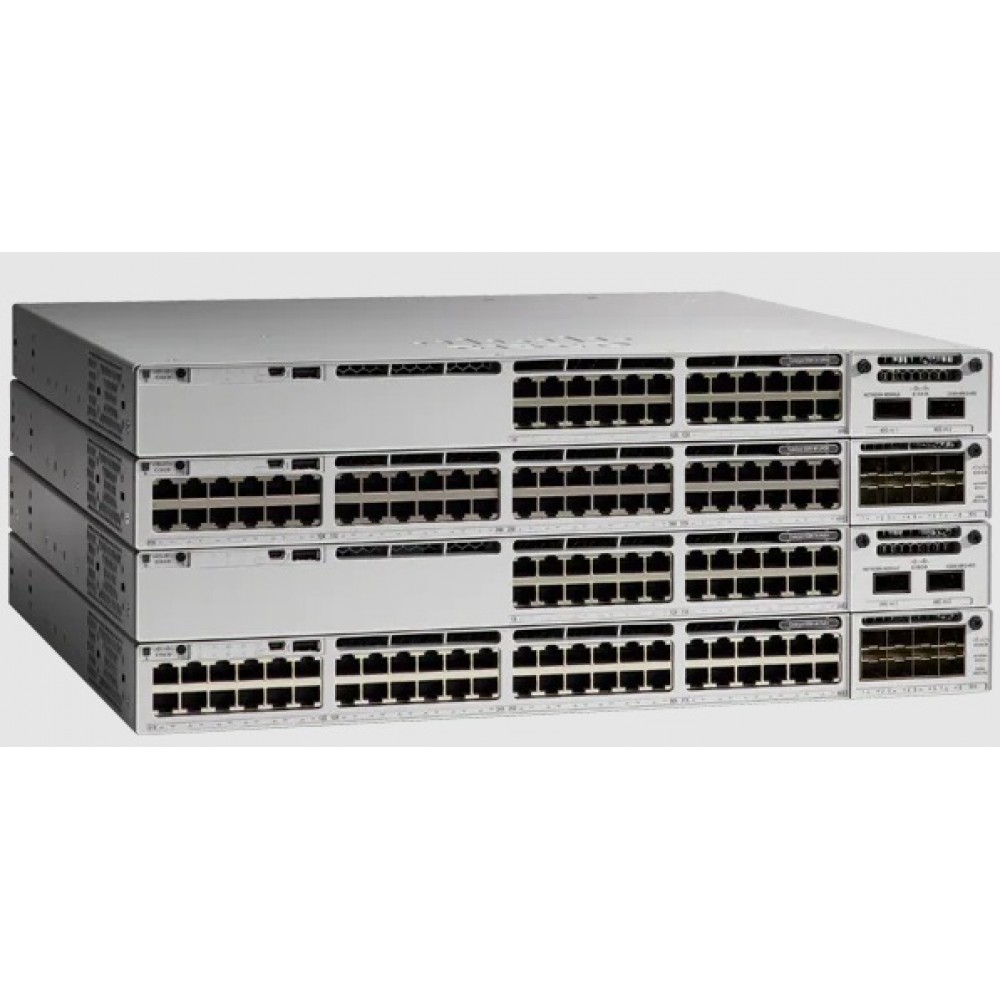

Коммутатор Cisco C9300LM-⁠48UX-⁠4Y, 4x25G Фиксированный Аплинки, Да, StackWise-⁠320

Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.

Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@catalyst-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 346-63-92

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Информация о коммутаторе Cisco C9300LM-48UX-4Y

Cisco C9300LM-48UX-4Y - коммутатор, предназначенный для коммутации сетевого трафика и подключения устройств организации. Изделие относится к платформе Catalyst 9300. Конфигурация подключений на стороне абонентов - 48 Порт Cisco UPOE, 8 Порт 10G Multigigabit (10G/5G/2.5G/1G/100M) + 40 Порт 1G (1G/100M/10M). Для связи с остальной сетью используется 4x25G Фиксированный Аплинки. Характеристика подсистемы PoE - Да. Показатель коммутационной ёмкости модели - 440 Gbps. Скорость обработки пакетов: 327.36 Mpps. Вариант питания модели - 1000W AC. Оперативная память устройства - 8 GB. Стековая конфигурация характеризуется значением StackWise-320. Флеш-память: 16 GB. Изделие Циско C9300LM-48UX-4Y включают в проект после согласования совместимости и состава системы.

Функциональные возможности

Узел принимает трафик подключённых устройств и передаёт его в соответствии с настроенной сетевой схемой. Администратор сопоставляет доступные функции с задачами сегментации, управления трафиком и контроля подключений. При использовании PoE передача данных и питание совместимого конечного устройства идут по Ethernet-кабелю; нагрузку рассчитывают по поддерживаемому стандарту и общему бюджету. Каталог Catalyst 9300 включает C9300, C9300L, C9300LM и C9300X. У этих платформ различаются стековая архитектура, сетевые модули и скорости портов; принадлежность к одной серии сама по себе не подтверждает взаимную совместимость компонентов.

Технические особенности

  • Нисходящие порты: 48 Порт Cisco UPOE, 8 Порт 10G Multigigabit (10G/5G/2.5G/1G/100M) + 40 Порт 1G (1G/100M/10M)
  • Восходящие порты: 4x25G Фиксированный Аплинки
  • Порты 10/100/1000, Multigigabit или SFP: 48 Порт Cisco UPOE, 8 Порт 10G Multigigabit (10G/5G/2.5G/1G/100M) + 40 Порт 1G (1G/100M/10M)
  • Маршрутизируемые порты стека Catalyst 9300: 416
  • Конфигурация аплинков: 4x25G Фиксированный Аплинки
  • Коммутационная ёмкость: 440 Gbps
  • Коммутационная ёмкость со стекированием: 760 Gbps
  • Скорость пересылки пакетов: 327.36 Mpps
  • Скорость пересылки со стекированием: 565.44 Mpps
  • Технология стека: StackWise-320

Сценарии применения

Модель рассматривают при оснащении филиала или отдельной зоны корпоративной сети. Подключения распределяют по требуемой скорости и назначению конечных устройств. Количество занятых портов и нагрузку на аплинк оценивают для рабочего, а не только среднего режима.

Совместимость с оборудованием

Медные подключения проверяют по скорости порта и категории кабеля, оптические - по форм-фактору модуля, длине волны и дальности. Для оптических трансиверов дополнительно сверяют поддержку конкретной платформой и используемым программным релизом.

Совместимость с программным обеспечением

Системная платформа - Cisco IOS XE. Версию ПО согласуют с аппаратной платформой, условиями лицензирования и действующими настройками сети.

Отличия от ближайших моделей

Для подбора сопоставьте эту позицию с близкими вариантами по типу изделия, интерфейсам и программному набору.

МодельТипПодключения или платформаИсполнение
C9300LM-48U-4Yкоммутатор48 Порт 1G (1G/100M/10M) С Cisco UPOE4x25G Фиксированный Аплинки
C9300LM-48T-4Yкоммутатор48 Порт 1G (1G/100M/10M) Данные4x25G Фиксированный Аплинки
C9300LM-24U-4Yкоммутатор24 Порт 1G (1G/100M/10M) С Cisco UPOE4x25G Фиксированный Аплинки

Схема подключения

Сначала подготавливают управление устройством и параметры восходящего соединения. Затем подключают абонентские линии и проверяют согласованную скорость на каждом порту. Сегментацию и правила прохождения трафика сверяют с конфигурацией соседнего узла.

Установка

До установки проверяют место размещения, доступ к кабелям и соответствие креплений выбранному корпусу. Вентиляционные зоны оставляют свободными. Работы с питанием и аппаратными компонентами выполняют с соблюдением требований базовой платформы.

Обслуживание и хранение

Обслуживание планируют вместе с регламентом сетевого узла. Во время осмотра проверяют соединения, фиксацию компонентов и доступность воздушных каналов. Хранящееся изделие защищают от конденсации и повреждения контактов.

Комплектация

Для Cisco C9300LM-48UX-4Y согласуют устройство, вариант питания и программный набор. Оптические модули, дополнительные блоки питания, кабели и монтажные принадлежности включают в заказ по отдельной спецификации.

Питание и планирование нагрузки

Параметр PoE для выбранной модификации - Да. Питающую инфраструктуру подбирают по конфигурации оборудования и возможной нагрузке. Для PoE дополнительно проверяют стандарт питания, потребление каждого устройства и общий доступный бюджет. При добавлении компонентов расчёт нагрузки обновляют.

Подготовка к вводу в эксплуатацию

До начала работ составляют схему подключений и перечень проверяемых параметров. После внедрения сверяют фактическую конфигурацию с проектной спецификацией. Результаты тестов и сведения об установленных компонентах сохраняют для дальнейшего обслуживания.

Технические характеристики C9300LM-48UX-4Y

Аппаратные ресурсы

Оперативная память DRAM
8 GB
Пакетный буфер конкретной модели
16 MB Буфер for 24 and 48 Порт Gigabit Ethernet Модели
Флеш-память
16 GB

Интерфейсы и подключение

Восходящие порты
4x25G Фиксированный Аплинки
Конфигурация аплинков
4x25G Фиксированный Аплинки
Нисходящие порты
48 Порт Cisco UPOE, 8 Порт 10G Multigigabit (10G/5G/2.5G/1G/100M) + 40 Порт 1G (1G/100M/10M)
Общее количество интерфейсов SVI
1000
Порты 10/100/1000, Multigigabit или SFP
48 Порт Cisco UPOE, 8 Порт 10G Multigigabit (10G/5G/2.5G/1G/100M) + 40 Порт 1G (1G/100M/10M)

Конструкция и монтаж

Размер кадра Jumbo
9198 bytes

Питание и охлаждение

Поддержка PoE
Да
Штатный блок питания AC модели
1000W AC

Программное обеспечение и совместимость

Количество участников стека
8
Коммутационная ёмкость со стекированием
760 Gbps
Маршрутизируемые порты стека Catalyst 9300
416
Операционная система
Cisco IOS XE
Опциональное оборудование стекирования
C9300L-STACK-KIT2
Поддержка стекирования
StackWise-320
Пропускная способность стека
320 Gbps
Серия
9300
Скорость пересылки со стекированием
565.44 Mpps
Совместимые участники стека
Stacks С Другие Catalyst 9300L and 9300LM Модели С Одинаковые Лицензия level
Технология стека
StackWise-320

Производительность и сетевые функции

Записи ACL
5,120
Записи FNF
64,000 Потоки on 24-and 48-port Gigabit Ethernet Модели
Записи QoS
5,120
Записи маршрутизации IPv6
16,000
Идентификаторы VLAN
4094
Количество MAC-адресов
32,000
Количество маршрутов IPv4 (ARP и изученные маршруты)
32,000 (24,000 Прямые Маршруты and 8000 Непрямые Маршруты)
Коммутационная ёмкость
440 Gbps
Масштаб многоадресной маршрутизации
8,000
Скорость пересылки пакетов
327.36 Mpps

Управление и назначение

Артикул
C9300LM-48UX-4Y
Модель
C9300LM-48UX-4Y
Производитель
Cisco
Тип
Управляемый коммутатор доступа
Тип товара
коммутатор
