Артикул: WS-C3560X-24T-E

В наличии

Коммутатор Cisco WS-⁠C3560X-⁠24T-⁠E, 24 x 10/100/1000 RJ-⁠45, Опциональный C3KX-⁠NM; выбирается отдельно, IP Services

373 170 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

Запросите КП для получения индивидуальной скидки

Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@catalyst-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 346-63-92

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

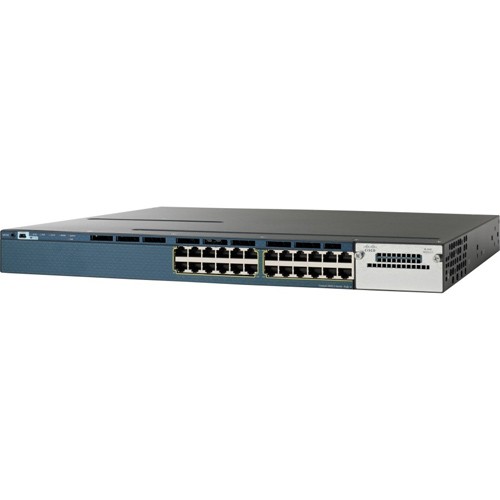

Информация о коммутаторе Cisco WS-C3560X-24T-E

Cisco WS-C3560X-24T-E - это коммутатор, который используется для коммутации сетевого трафика и подключения устройств организации. Изделие относится к платформе Catalyst 3560. Интерфейсная часть исполнения включает 24 x 10/100/1000 RJ-45. Для связи с остальной сетью используется Опциональный C3KX-NM; выбирается отдельно. Программная модификация обозначена как IP Services. Коммутационная часть рассчитана на 160 Gbps. Пакетная производительность этого исполнения - 65.5 mpps. Габаритное исполнение модели: 445 x 44.5 x 460 мм. Объём оперативной памяти составляет 256 МБ. Рабочая температура: От -5 до +45 °С. Максимальное количество VLANs: 1005. Изделие Циско WS-C3560X-24T-E включают в проект после согласования совместимости и состава системы.

Функциональные возможности

Узел принимает трафик подключённых устройств и передаёт его в соответствии с настроенной сетевой схемой. Администратор сопоставляет доступные функции с задачами сегментации, управления трафиком и контроля подключений. Catalyst 3560-X представляет отдельный управляемый узел. Аплинки определяются выбранным опциональным сетевым модулем C3KX-NM, а набор функций - лицензией исполнения.

Технические особенности

  • Порты доступа: 24 x 10/100/1000 RJ-45
  • Сетевой модуль аплинков: Опциональный C3KX-NM; выбирается отдельно
  • Программный набор: IP Services
  • Коммутационная ёмкость: 160 Gbps
  • Габариты: 445 x 44.5 x 460 мм
  • Возможность установки в стойку: Да
  • Внутренняя пропускная способность: 160 ГБит/с
  • Консольный порт: Есть
  • Web-интерфейс: Есть
  • Поддержка SNMP: Есть

Сценарии применения

Исполнение подходит для узла, где требуется согласовать число подключений с доступной полосой аплинков. В офисе такой узел объединяет рабочие места и сетевые устройства. При проектировании учитывают одновременный трафик, расстояния и резерв под расширение.

Совместимость с оборудованием

Медные подключения проверяют по скорости порта и категории кабеля, оптические - по форм-фактору модуля, длине волны и дальности. Для оптических трансиверов дополнительно сверяют поддержку конкретной платформой и используемым программным релизом.

Совместимость с программным обеспечением

Системная платформа - Cisco IOS. Набор функций этого исполнения - IP Services. Версию ПО согласуют с аппаратной платформой, условиями лицензирования и действующими настройками сети.

Отличия от ближайших моделей

При сравнении сначала проверяют назначение и интерфейсы, затем программный набор и условия комплектации.

МодельТипПодключения или платформаИсполнение
WS-C3560X-24T-Sкоммутатор24 x 10/100/1000 RJ-45IP Base
WS-C3560X-24T-Lкоммутатор24 x 10/100/1000 RJ-45LAN Base
WS-C3560X-48T-Eкоммутатор48 x 10/100/1000 RJ-45IP Services

Схема подключения

Первое включение выполняют с доступом к управлению и заранее подготовленной схемой адресации. После настройки восходящей линии поэтапно подключают конечные устройства. Корректность схемы подтверждают тестом связности и проверкой счётчиков интерфейсов.

Установка

Оборудование размещают так, чтобы кабели и обслуживаемые компоненты оставались доступными. Перед подачей питания проверяют крепление и соответствие питающей сети. Завершение монтажа сопровождают контролем состояния узла и его подключений.

Обслуживание и хранение

Рабочее состояние проверяют по индикации, журналам базовой системы и отсутствию ошибок подключений. Чистоту корпуса и доступ воздуха контролируют в рамках обслуживания площадки. До повторного включения после хранения осматривают разъёмы и крепления.

Комплектация

Поставка Cisco WS-C3560X-24T-E оформляется по согласованному составу оборудования и лицензий. Наличие трансиверов, креплений и требуемых кабелей проверяют до оформления заказа.

Питание и планирование нагрузки

Питающую инфраструктуру подбирают по конфигурации оборудования и возможной нагрузке. Для PoE дополнительно проверяют стандарт питания, потребление каждого устройства и общий доступный бюджет. При добавлении компонентов расчёт нагрузки обновляют.

Подготовка к вводу в эксплуатацию

До начала работ составляют схему подключений и перечень проверяемых параметров. После внедрения сверяют фактическую конфигурацию с проектной спецификацией. Результаты тестов и сведения об установленных компонентах сохраняют для дальнейшего обслуживания.

Технические характеристики WS-C3560X-24T-E

Аппаратные ресурсы

Объем Flash памяти
64 МБ
Объем оперативной памяти
256 МБ

Интерфейсы и подключение

Web-интерфейс
Есть
Кол-во USB-портов
1 шт, Mini USB
Количество LAN портов
24 шт
Консольный порт
Есть
Порты доступа
24 x 10/100/1000 RJ-45
Сетевой модуль аплинков
Опциональный C3KX-NM; выбирается отдельно
Тип LAN портов
10/100/1000 Base-TX (1000 мбит/с)

Конструкция и монтаж

Вес нетто
7 кг
Возможность установки в стойку
Да
Габариты
445 x 44.5 x 460 мм
Размер таблицы MAC-адресов
12000

Питание и охлаждение

Напряжение
220 В
Поддержка PoE
Нет
Потребляемая мощность
350 Вт, сменный модуль блок питания
Протоколы Ethernet
IEEE 802.3ab, IEEE 802.3u
Ток
4 А

Программное обеспечение и совместимость

Операционная система
Cisco IOS
Поддержка операционных систем
MacOS, UNIX or Linux, Windows 98/NT/2000/XP/Vista/7/8
Программный набор
IP Services
Серия
3560

Производительность и сетевые функции

Внутренняя пропускная способность
160 ГБит/с
Коммутационная ёмкость
160 Gbps
Максимальное количество VLANs
1005
Поддержка IEEE 802.1q (VLAN)
Есть
Поддержка IGMP (Multicast)
Есть
Производительность маршрутизации
65.5 mpps

Управление и назначение

DHCP-сервер
Есть
Telnet
Есть
Артикул
WS-C3560X-24T-E
Бренд
CISCO
Окончание продаж
30.10.2016
Поддержка Auto-MDI/MDI-X
Есть
Поддержка IEEE 802.1d (Spanning Tree)
Есть
Поддержка IEEE 802.1p (Priority tags)
Есть
Поддержка IEEE 802.1s (Multiple Spanning Tree)
Есть
Поддержка IEEE 802.3x (Flow control)
Есть
Поддержка IPv6
Есть
Поддержка SNMP
Есть
Производитель
Cisco
Технология доступа
Ethernet
Тип коммутатора
Управляемый (Layer 3)
Тип товара
коммутатор

Условия эксплуатации и стандарты

Влажность при хранении
От 5% до 95% (без конденсации)
Влажность при эксплуатации
От 5% до 95% (без конденсации)
Рабочая температура
От -5 до +45 °С
Температура хранения
От -40 до +70 °С
