Артикул: WS-C3560X-24U-S

В наличии

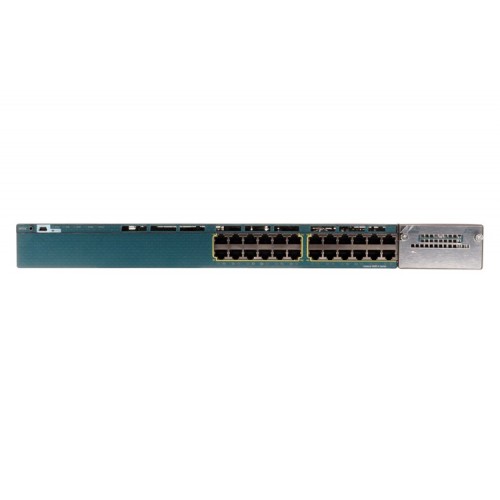

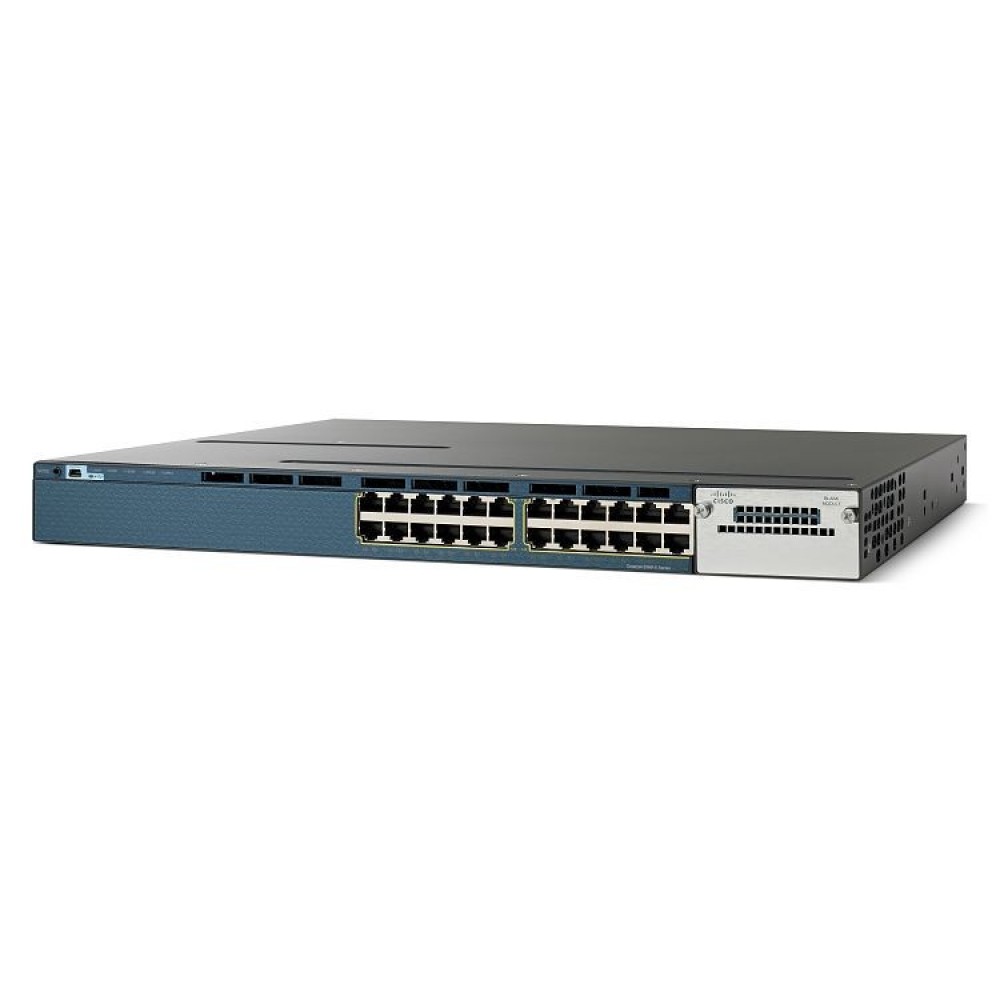

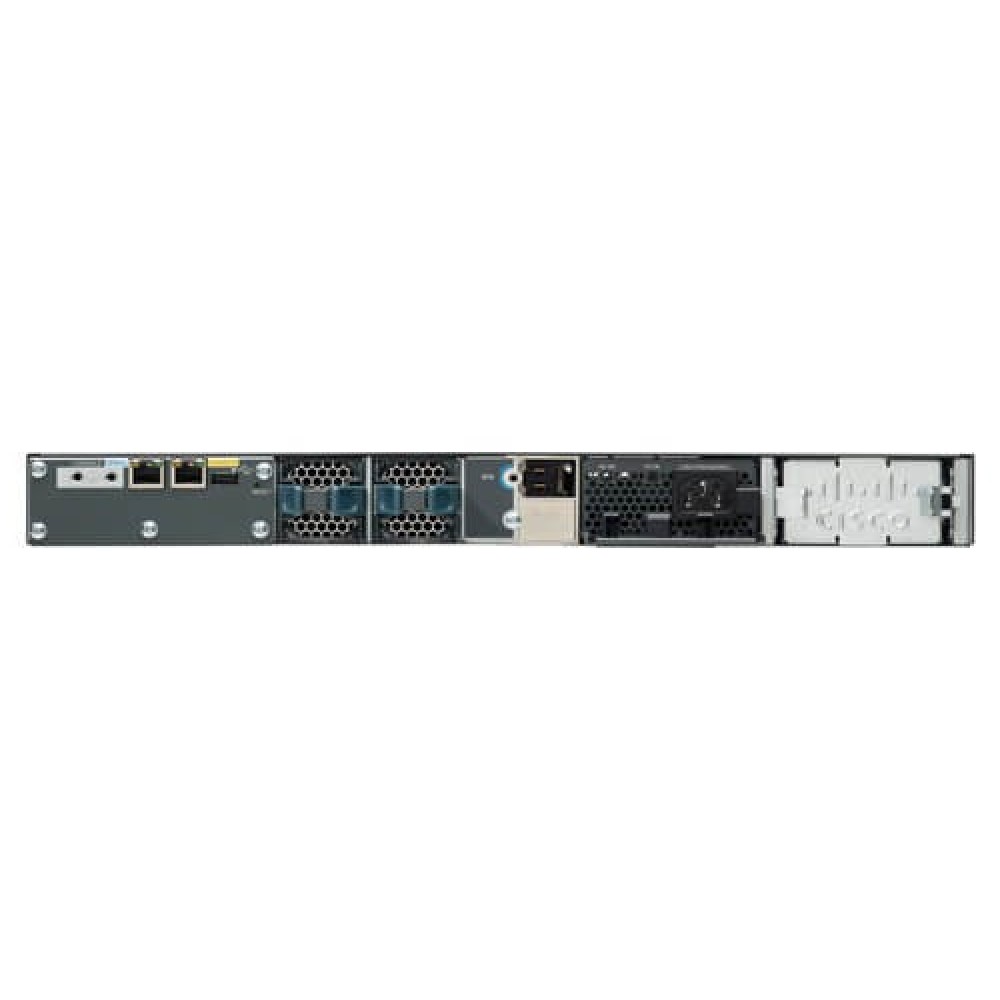

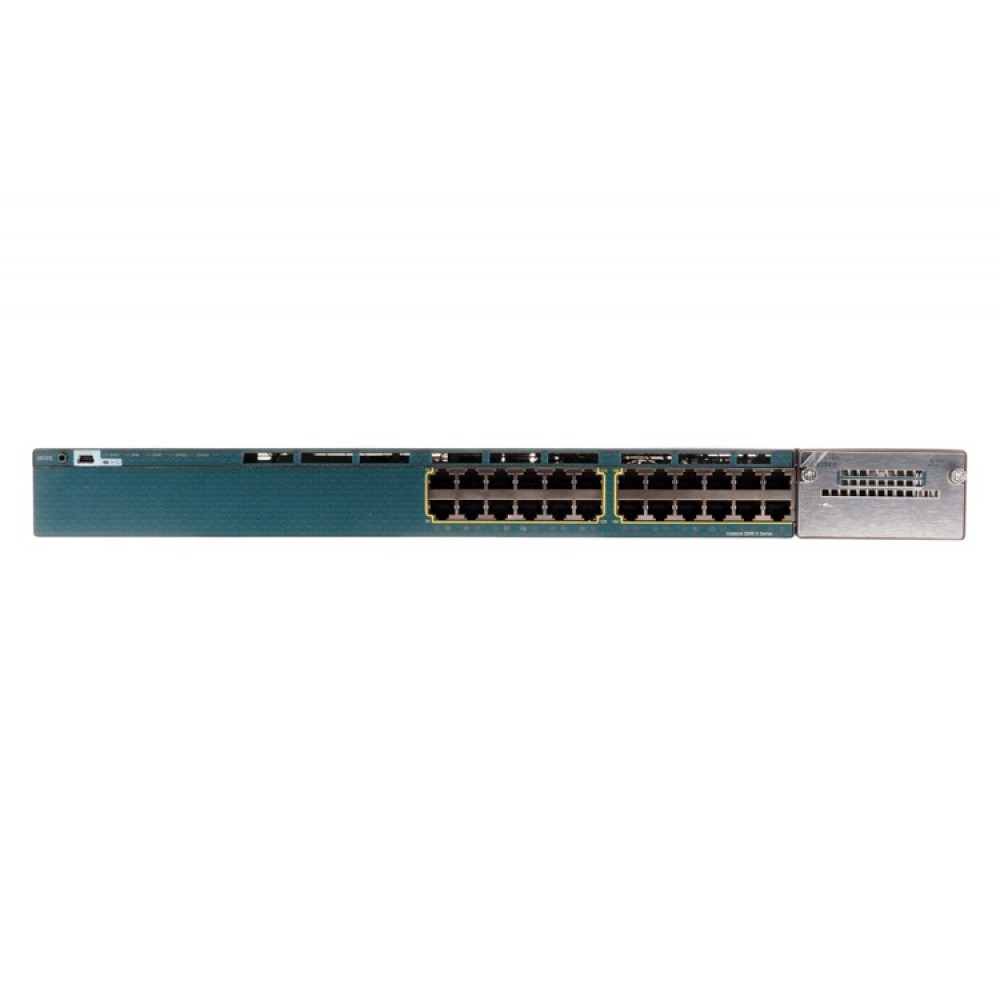

Коммутатор Cisco WS-⁠C3560X-⁠24U-⁠S, 24 x 10/100/1000 RJ-⁠45, Опциональный C3KX-⁠NM; выбирается отдельно, 800W

267 122 ₽ Указана цена последней отгрузки со склада. Стоимость зависит от выбранного способа оплаты и количества товара.

Запросите КП для получения индивидуальной скидки

Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@catalyst-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 346-63-92

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Информация о коммутаторе Cisco WS-C3560X-24U-S

Cisco WS-C3560X-24U-S - коммутатор, предназначенный для коммутации сетевого трафика и подключения устройств организации. Его место в каталоге - оборудование Catalyst 3560. Для сетевых подключений предусмотрены 24 x 10/100/1000 RJ-45. Соединение с вышестоящим узлом: Опциональный C3KX-NM; выбирается отдельно. Для этого артикула выбран набор функций IP Base. Параметр питания PoE для этой модели: 800W. Для внутренней коммутации предусмотрена ёмкость 160 Gbps. При проектировании электропитания учитывают Питание Supply. Габаритное исполнение модели: 1U. Приблизительная масса: 15.9 lb. Флеш-память: 64 MB. Модель Циско WS-C3560X-24U-S выбирают под конкретную конфигурацию сетевого узла.

Функциональные возможности

Интерфейсная конфигурация задаёт число подключений и способ передачи трафика между узлами сети. Администратор сопоставляет доступные функции с задачами сегментации, управления трафиком и контроля подключений. При использовании PoE передача данных и питание совместимого конечного устройства идут по Ethernet-кабелю; нагрузку рассчитывают по поддерживаемому стандарту и общему бюджету. Catalyst 3560-X представляет отдельный управляемый узел. Аплинки определяются выбранным опциональным сетевым модулем C3KX-NM, а набор функций - лицензией исполнения.

Технические особенности

  • Порты и слоты расширения: 24 x Gigabit Ethernet Network, 1 x Слот расширения
  • Порты доступа: 24 x 10/100/1000 RJ-45
  • Сетевой модуль аплинков: Опциональный C3KX-NM; выбирается отдельно
  • Программный набор: IP Base
  • Бюджет PoE: 800W
  • Коммутационная ёмкость: 160 Gbps
  • Электромагнитная совместимость EMC: FCC Part 15 Class A, EN 55022B Class A (CISPR22 Class A), VCCI Class A, AS/NZS 3548 Class A, AS/NZS CISPR22 Class A, KCC, CE Marking, GOST, CCC
  • Источник питания: Питание Supply
  • Резервный блок питания: Да
  • Флеш-память: 64 MB

Сценарии применения

Исполнение подходит для узла, где требуется согласовать число подключений с доступной полосой аплинков. В офисе такой узел объединяет рабочие места и сетевые устройства. При проектировании учитывают одновременный трафик, расстояния и резерв под расширение.

Совместимость с оборудованием

Медные подключения проверяют по скорости порта и категории кабеля, оптические - по форм-фактору модуля, длине волны и дальности. Для оптических трансиверов дополнительно сверяют поддержку конкретной платформой и используемым программным релизом.

Совместимость с программным обеспечением

Системная платформа - Cisco IOS. Набор функций этого исполнения - IP Base. Перед обновлением выбирают релиз с поддержкой точного аппаратного PID и необходимых сетевых функций.

Отличия от ближайших моделей

Таблица показывает различия соседних артикулов по назначению и ключевым параметрам.

МодельТипПодключения или платформаИсполнение
WS-C3560X-24T-Sкоммутатор24 x 10/100/1000 RJ-45IP Base
WS-C3560X-24P-Sкоммутатор24 x 10/100/1000 RJ-45IP Base
WS-C3560X-24U-Lкоммутатор24 x 10/100/1000 RJ-45LAN Base

Схема подключения

Подключение начинают с согласования аплинка и базовых параметров управления. Пользовательские линии включают после проверки настроек портов. На завершающем этапе контролируют доступ к нужным сетевым сервисам.

Установка

До установки проверяют место размещения, доступ к кабелям и соответствие креплений выбранному корпусу. Вентиляционные зоны оставляют свободными. Работы с питанием и аппаратными компонентами выполняют с соблюдением требований базовой платформы.

Обслуживание и хранение

Плановое обслуживание включает осмотр кабелей, проверку креплений и контроль вентиляционных отверстий. Изменения конфигурации оборудования фиксируют в эксплуатационной документации. Для хранения используют защитную упаковку и условия, соответствующие изделию.

Комплектация

В заказе Cisco WS-C3560X-24U-S фиксируют аппаратную конфигурацию, питание и необходимое ПО. Сопутствующие кабели и монтажные компоненты подбирают в соответствии со схемой установки.

Питание и планирование нагрузки

Параметр PoE для выбранной модификации - 800W. Расчёт питания ведут для выбранного состава системы и подключаемой нагрузки. Бюджет PoE, если он используется, сопоставляют с суммарным потреблением абонентских устройств. Резервирование согласуют по составу источников и вводов площадки.

Подготовка к вводу в эксплуатацию

Ввод в работу планируют с учётом действующей инфраструктуры и согласованного состава оборудования. Проверяют подключение, состояние системы и требуемые функции. После завершения обновляют схему узла и перечень установленных позиций.

Технические характеристики WS-C3560X-24U-S

Аппаратные ресурсы

Технология памяти
Оперативная память
Флеш-память
64 MB
Штатная память
256 MB

Интерфейсы и подключение

Общее количество сетевых портов
24
Порты доступа
24 x 10/100/1000 RJ-45
Порты и слоты расширения
24 x Gigabit Ethernet Network, 1 x Слот расширения
Сетевая технология
10/100/1000Base-T
Сетевой модуль аплинков
Опциональный C3KX-NM; выбирается отдельно
Технология Ethernet
Gigabit Ethernet

Конструкция и монтаж

Высота
1.8'
Высота в стойке
1U
Глубина
19.5'
Приблизительная масса
15.9 lb
Форм-Фактор
Для установки в стойку
Ширина
17.5'

Питание и охлаждение

Бюджет PoE
800W
Входное напряжение
220 V AC
Источник питания
Питание Supply
Поддержка PoE
UPOE
Резервный блок питания
Да

Программное обеспечение и совместимость

Операционная система
Cisco IOS
Поддерживаемая среда передачи
Витая пара
Поддерживаемый уровень
2
Программный набор
IP Base
Серия
3560

Производительность и сетевые функции

Коммутационная ёмкость
160 Gbps

Управление и назначение

Артикул
WS-C3560X-24U-S
Безопасность
UL60950-1, C-UL, CAN/CSA 22.2 No.60950-1, TUV/GS, EN 60950-1, CB to IEC 60950-1, AS/NZS 60950-1, CE Marking, NOM, GOST
Бренд
CISCO
Окончание продаж
30.10.2016
Производитель
Cisco
Тип товара
коммутатор
Управление
Cisco Network Assistant, CiscoWorks LMS, SNMP v1, v2c, v3, RMON 1, 2, 3, 9, Syslog, QoS, VLAN, DHCP, Telnet, CLI, MIB
Управляемость
Да

Условия эксплуатации и стандарты

Стандарты IEEE
802.1s, 802.1w, 802.1x, 802.1x-Rev, 802.3ad, 802.1ae, 802.3af, 802.3at, 802.3x, 802.1D, 802.1p, 802.1Q, 802.3, 802.3u, 802.3ab, 802.3z
Экологическая сертификация
RoHS-5
Экологическое соответствие
Да
Электромагнитная совместимость EMC
FCC Part 15 Class A, EN 55022B Class A (CISPR22 Class A), VCCI Class A, AS/NZS 3548 Class A, AS/NZS CISPR22 Class A, KCC, CE Marking, GOST, CCC
