Артикул: C9200L-24P-4G

В наличии

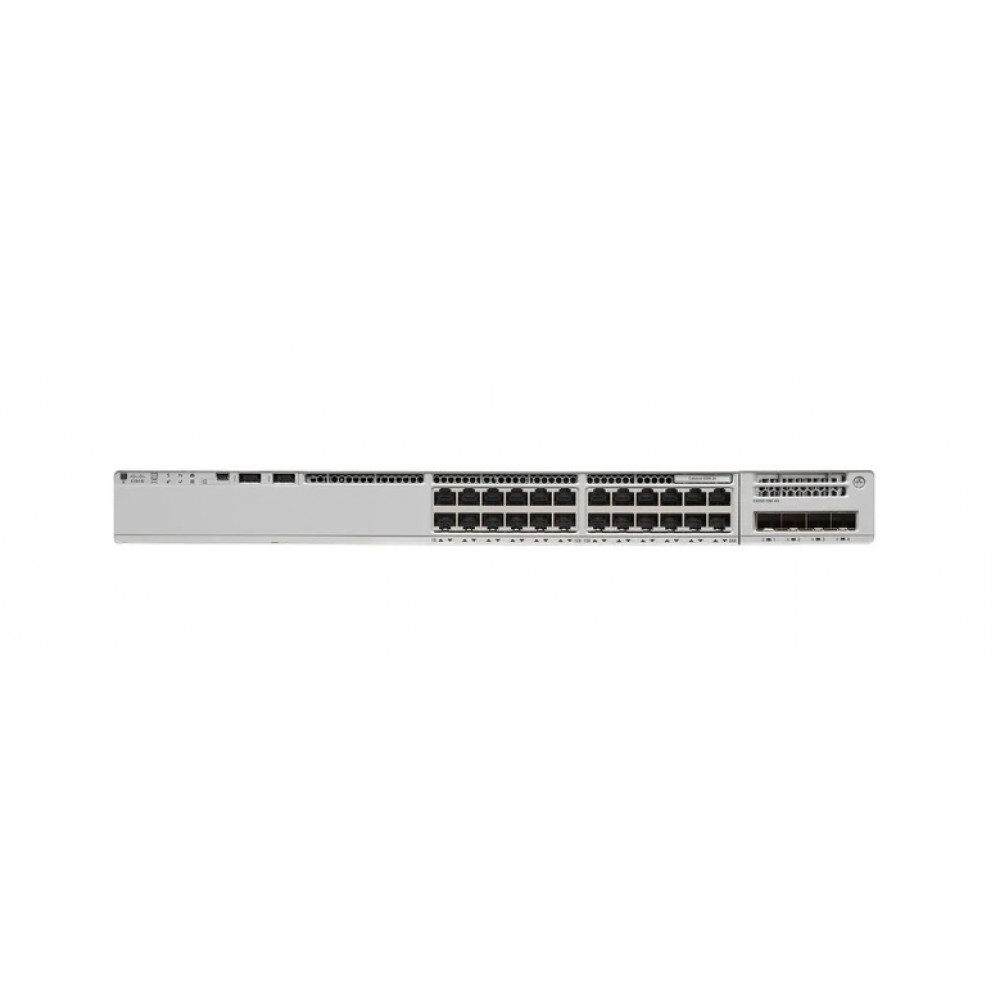

Коммутатор Cisco C9200L-⁠24P-⁠4G, 24 Порты full PoE+, 4x 1G Фиксированный Аплинки, Да

Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.

Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@catalyst-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 346-63-92

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Информация о коммутаторе Cisco C9200L-24P-4G

Cisco C9200L-24P-4G - коммутатор для коммутации сетевого трафика и подключения устройств организации. Модель входит в семейство Catalyst 9200. Конфигурация подключений на стороне абонентов - 24 Порты full PoE+. Аплинки этой модификации имеют конфигурацию 4x 1G Фиксированный Аплинки. Параметр питания PoE для этой модели: Да. Для внутренней коммутации предусмотрена ёмкость 56 Gbps. Для оценки пакетной нагрузки используют показатель 41.67 Mpps. Подсистема питания характеризуется значением PWR-C5-600WAC. Габаритное исполнение модели: 4.4 x 44.5 x 28.8. Для работы системы предусмотрена оперативная память 2 GB. Стековая конфигурация характеризуется значением StackWise-80. Изделие Циско C9200L-24P-4G включают в проект после согласования совместимости и состава системы.

Функциональные возможности

Интерфейсная конфигурация задаёт число подключений и способ передачи трафика между узлами сети. Разделение трафика и права доступа настраивают под роль устройства, установленный программный набор и используемый релиз. При использовании PoE передача данных и питание совместимого конечного устройства идут по Ethernet-кабелю; нагрузку рассчитывают по поддерживаемому стандарту и общему бюджету. В Catalyst 9200 возможности Cisco IOS XE соотносят с выбранным Network Essentials или Network Advantage. C9200, C9200L и компактные C9200CX различаются устройством аплинков, питания и средствами масштабирования.

Технические особенности

  • Нисходящие порты: 24 Порты full PoE+
  • Восходящие порты: 4x 1G Фиксированный Аплинки
  • Медные порты доступа 10/100/1000 или PoE+: 24 Порты full PoE+
  • Виртуальные порты STP PVST: 13,000
  • Виртуальные порты STP MST: 13,000
  • Конфигурация аплинков: 4x 1G Фиксированный Аплинки
  • Коммутационная ёмкость: 56 Gbps
  • Коммутационная ёмкость со стекированием: 136 Gbps
  • Скорость пересылки пакетов: 41.67 Mpps
  • Скорость пересылки со стекированием: 101 Mpps

Сценарии применения

Исполнение подходит для узла, где требуется согласовать число подключений с доступной полосой аплинков. В офисе такой узел объединяет рабочие места и сетевые устройства. При проектировании учитывают одновременный трафик, расстояния и резерв под расширение.

Совместимость с оборудованием

При выборе сетевых модулей и кабелей учитывают форму разъёма, рабочую скорость и поддержку выбранного артикула базовым устройством. Для оптических трансиверов дополнительно сверяют поддержку конкретной платформой и используемым программным релизом.

Совместимость с программным обеспечением

Системная платформа - Cisco IOS XE. Поддержку нужных функций проверяют для выбранного релиза и программного набора конкретного исполнения.

Отличия от ближайших моделей

Соседние позиции различаются исполнением и составом функций; сравнение помогает выбрать нужный артикул.

МодельТипПодключения или платформаИсполнение
C9200L-24P-4G-Aкоммутатор24 портов доступаNetwork Advantage
C9200L-24P-4G-Eкоммутатор24 портов доступаNetwork Essentials
C9200L-48P-4Gкоммутатор48 Порты full POE+4x 1G Фиксированный Аплинки

Схема подключения

Подключение начинают с согласования аплинка и базовых параметров управления. Пользовательские линии включают после проверки настроек портов. На завершающем этапе контролируют доступ к нужным сетевым сервисам.

Установка

До установки проверяют место размещения, доступ к кабелям и соответствие креплений выбранному корпусу. Вентиляционные зоны оставляют свободными. Работы с питанием и аппаратными компонентами выполняют с соблюдением требований базовой платформы.

Обслуживание и хранение

При эксплуатации контролируют состояние соединений, индикацию и условия охлаждения. Периодичность осмотра выбирают с учётом запылённости и нагрузки площадки. При хранении защищают изделие от влаги, механических нагрузок и загрязнения разъёмов.

Комплектация

В заказе Cisco C9200L-24P-4G фиксируют аппаратную конфигурацию, питание и необходимое ПО. Сопутствующие кабели и монтажные компоненты подбирают в соответствии со схемой установки.

Питание и планирование нагрузки

Параметр PoE для выбранной модификации - Да. Расчёт питания ведут для выбранного состава системы и подключаемой нагрузки. Бюджет PoE, если он используется, сопоставляют с суммарным потреблением абонентских устройств. Резервирование согласуют по составу источников и вводов площадки.

Подготовка к вводу в эксплуатацию

Ввод в работу планируют с учётом действующей инфраструктуры и согласованного состава оборудования. Проверяют подключение, состояние системы и требуемые функции. После завершения обновляют схему узла и перечень установленных позиций.

Технические характеристики C9200L-24P-4G

Аппаратные ресурсы

Оперативная память DRAM
2 GB
Пакетный буфер конкретной модели
6 MB Буферы for 24- or 48- Порт Gigabit Ethernet Модели, 12 MB Буферы for 24 or 48 Порт multigigabit Модели
Флеш-память
4 GB

Интерфейсы и подключение

Виртуальные порты STP MST
13,000
Виртуальные порты STP PVST
13,000
Восходящие порты
4x 1G Фиксированный Аплинки
Конфигурация аплинков
4x 1G Фиксированный Аплинки
Нисходящие порты
24 Порты full PoE+
Общее количество интерфейсов SVI
512

Конструкция и монтаж

Габариты модели, Centimeters
4.4 x 44.5 x 28.8
Масса модели, Kilograms
4.71
Размер кадра Jumbo
9198 bytes

Питание и охлаждение

Вентиляторы
Фиксированный Резервный
Медные порты доступа 10/100/1000 или PoE+
24 Порты full PoE+
Опциональный второй блок питания PWR-C5-600WAC
740W
Опциональный второй блок питания PWR-C5-715WDC=
740W
Основной блок питания PWR-C5-600WAC
370W
Основной блок питания PWR-C5-715WDC=
485W
Поддержка PoE
Да
Штатный основной блок питания модели
PWR-C5-600WAC

Программное обеспечение и совместимость

Коммутационная ёмкость со стекированием
136 Gbps
Операционная система
Cisco IOS XE
Пропускная способность стека
80 Gbps
Серия
9200
Скорость пересылки со стекированием
101 Mpps
Технология стека
StackWise-80

Производительность и сетевые функции

Записи ACL
1,500
Записи Flexible NetFlow (FNF)
16,000 Потоки on 24- and 48- Порт Gigabit Ethernet Модели, 32,000 Потоки on 24 or 48 Порт multigigabit Модели
Записи QoS
1,000
Записи маршрутизации IPv4
3,000
Записи маршрутизации IPv6
1,500
Идентификаторы VLAN
4096
Количество MAC-адресов
16,000
Количество маршрутов IPv4 (ARP и изученные маршруты)
11,000 (8,000 Прямые Маршруты and 3,000 Непрямые Маршруты)
Коммутационная ёмкость
56 Gbps
Масштаб многоадресной маршрутизации
1,000
Привязки IP-SGT
10K
Скорость пересылки пакетов
41.67 Mpps
Число политик SGT/DGT
2K
Число сеансов SXP
200
Экземпляры PVST
128

Управление и назначение

Артикул
C9200L-24P-4G
Виртуальные сети
1
Модель коммутатора
C9200L-24P-4G
Полоса беспроводного трафика на коммутатор
Не применяется
Производитель
Cisco
Тип
Управляемый коммутатор доступа
Тип товара
коммутатор
Число привязок IPv4
10K
