Артикул: C9300-24H
В наличии

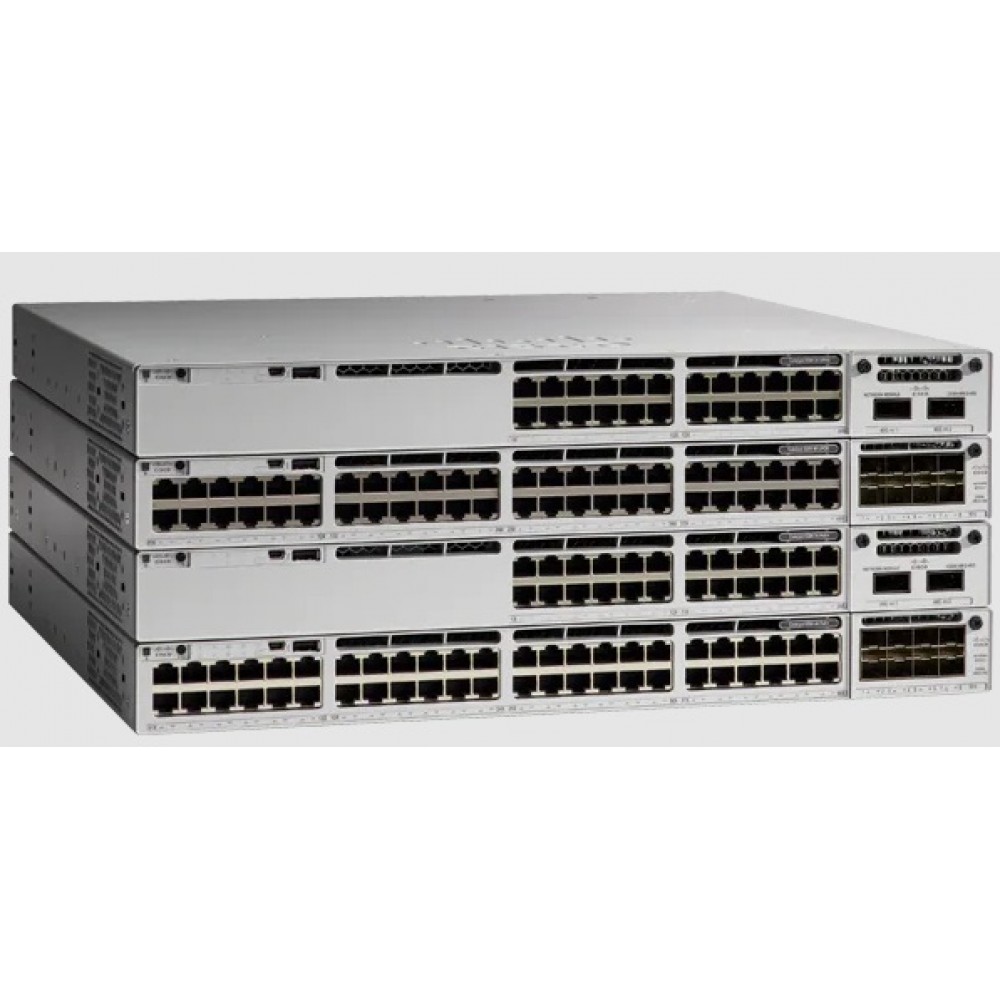

Коммутатор Cisco C9300-24H, 24 Порт Cisco UPOE+, Модульные аплинки, Да
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Информация о коммутаторе Cisco C9300-24H
Cisco C9300-24H - коммутатор для коммутации сетевого трафика и подключения устройств организации. Его место в каталоге - оборудование Catalyst 9300. Интерфейсная часть исполнения включает 24 Порт Cisco UPOE+. Для связи с остальной сетью используется Модульные аплинки. Параметр питания PoE для этой модели: Да. Показатель коммутационной ёмкости модели - 208 Gbps. Скорость обработки пакетов: 154.76 Mpps. При проектировании электропитания учитывают 1100W AC. Объём оперативной памяти составляет 8 GB. Стековая конфигурация характеризуется значением StackWise-480. Пакетный буфер конкретной модели: 16 MB Буфер for 24-or 48-port Gigabit Ethernet Модели 32 MB Буфер for 24 and 48-port Multigigabit. Изделие Циско C9300-24H включают в проект после согласования совместимости и состава системы.
Функциональные возможности
Коммутация объединяет подключённые устройства в локальную инфраструктуру с согласованными правилами передачи трафика. Разделение трафика и права доступа настраивают под роль устройства, установленный программный набор и используемый релиз. При использовании PoE передача данных и питание совместимого конечного устройства идут по Ethernet-кабелю; нагрузку рассчитывают по поддерживаемому стандарту и общему бюджету. Каталог Catalyst 9300 включает C9300, C9300L, C9300LM и C9300X. У этих платформ различаются стековая архитектура, сетевые модули и скорости портов; принадлежность к одной серии сама по себе не подтверждает взаимную совместимость компонентов.
Технические особенности
- Нисходящие порты: 24 Порт Cisco UPOE+
- Восходящие порты: Модульные аплинки
- Порты 10/100/1000, Multigigabit или SFP: 24 Порт Cisco UPOE+
- Маршрутизируемые порты стека Catalyst 9300: 448
- Конфигурация аплинков: Модульные аплинки
- Коммутационная ёмкость: 208 Gbps
- Коммутационная ёмкость со стекированием: 688 Gbps
- Скорость пересылки пакетов: 154.76 Mpps
- Скорость пересылки со стекированием: 511.90 Mpps
- Технология стека: StackWise-480
Сценарии применения
Оборудование можно включить в проект расширения локальной инфраструктуры. Сначала определяют типы абонентских подключений, затем подбирают восходящие линии. Резерв портов и питания рассчитывают под ожидаемый рост.
Совместимость с оборудованием
Медные подключения проверяют по скорости порта и категории кабеля, оптические - по форм-фактору модуля, длине волны и дальности. Для оптических трансиверов дополнительно сверяют поддержку конкретной платформой и используемым программным релизом.
Совместимость с программным обеспечением
Системная платформа - Cisco IOS XE. Рабочий релиз подбирают по аппаратному артикулу, активным лицензиям и используемым протоколам.
Отличия от ближайших моделей
При сравнении сначала проверяют назначение и интерфейсы, затем программный набор и условия комплектации.
| Модель | Тип | Подключения или платформа | Исполнение |
|---|---|---|---|
| C9300X-24HX | коммутатор | 24 Порт Cisco UPOE+, 24x 10G Multigigabit (10G/5G/2.5G/1G/100M) | Модульные аплинки |
| C9300-24S | коммутатор | 24 1G SFP | Модульные аплинки |
| C9300-24U | коммутатор | 24 Порт Cisco UPOE | Модульные аплинки |
Схема подключения
Сначала подготавливают управление устройством и параметры восходящего соединения. Затем подключают абонентские линии и проверяют согласованную скорость на каждом порту. Сегментацию и правила прохождения трафика сверяют с конфигурацией соседнего узла.
Установка
Подготовка площадки включает проверку питания, креплений и свободного пространства для обслуживания. Кабельные линии прокладывают с допустимым радиусом изгиба и без натяжения разъёмов. После монтажа фиксируют фактический состав системы.
Обслуживание и хранение
Обслуживание планируют вместе с регламентом сетевого узла. Во время осмотра проверяют соединения, фиксацию компонентов и доступность воздушных каналов. Хранящееся изделие защищают от конденсации и повреждения контактов.
Комплектация
Комплект Cisco C9300-24H определяют по аппаратному исполнению и выбранным программным правам. Питающие кабели, монтажные принадлежности и оптические позиции согласуют для конкретной площадки.
Питание и планирование нагрузки
Параметр PoE для выбранной модификации - Да. Системное потребление и мощность, отдаваемая подключённым устройствам, учитываются раздельно. При выборе электропитания оставляют резерв под рабочую нагрузку и расширение. Условия резервирования определяют по фактически установленным источникам и схеме питания.
Подготовка к вводу в эксплуатацию
Ввод в работу планируют с учётом действующей инфраструктуры и согласованного состава оборудования. Проверяют подключение, состояние системы и требуемые функции. После завершения обновляют схему узла и перечень установленных позиций.
Технические характеристики C9300-24H
Аппаратные ресурсы
- Оперативная память DRAM
- 8 GB
- Пакетный буфер конкретной модели
- 16 MB Буфер for 24-or 48-port Gigabit Ethernet Модели 32 MB Буфер for 24 and 48-port Multigigabit
- Флеш-память
- 16 GB
Интерфейсы и подключение
- Восходящие порты
- Модульные аплинки
- Конфигурация аплинков
- Модульные аплинки
- Нисходящие порты
- 24 Порт Cisco UPOE+
- Общее количество интерфейсов SVI
- 1000
- Порты 10/100/1000, Multigigabit или SFP
- 24 Порт Cisco UPOE+
Конструкция и монтаж
- Размер кадра Jumbo
- 9198 bytes
Питание и охлаждение
- Поддержка PoE
- Да
- Штатный блок питания AC модели
- 1100W AC
Программное обеспечение и совместимость
- Количество участников стека
- 8
- Коммутационная ёмкость со стекированием
- 688 Gbps
- Маршрутизируемые порты стека Catalyst 9300
- 448
- Операционная система
- Cisco IOS XE
- Опциональное оборудование стекирования
- StackWise Кабель
- Поддержка стекирования
- StackWise-480
- Пропускная способность стека
- 480 Gbps
- Серия
- 9300
- Скорость пересылки со стекированием
- 511.90 Mpps
- Совместимые участники стека
- Другие C9300 SKUs С Одинаковые Лицензия level C9300 Более высокий Масштаб SKUs Только stack С Другие like Более высокий Масштаб Модели
- Технология стека
- StackWise-480
Производительность и сетевые функции
- Записи ACL
- 5,120
- Записи FNF
- 64,000 Потоки on 24-and 48-port Gigabit Ethernet Модели 128,000 Потоки on 24-port Multigigabit
- Записи QoS
- 5,120
- Записи маршрутизации IPv6
- 16,000
- Идентификаторы VLAN
- 4094
- Количество MAC-адресов
- 32,000
- Количество маршрутов IPv4 (ARP и изученные маршруты)
- 32,000 (24,000 Прямые Маршруты and 8000 Непрямые Маршруты)
- Коммутационная ёмкость
- 208 Gbps
- Масштаб многоадресной маршрутизации
- 8,000
- Скорость пересылки пакетов
- 154.76 Mpps
Управление и назначение
- Артикул
- C9300-24H
- Модель
- C9300-24H
- Производитель
- Cisco
- Тип
- Управляемый коммутатор доступа
- Тип товара
- коммутатор
