Артикул: C9300X-24HX
В наличии
Коммутатор Cisco C9300X-24HX, 24 Порт Cisco UPOE+, 24x 10G Multigigabit (10G/5G/2.5G/1G/100M), Модульные аплинки, Да
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка

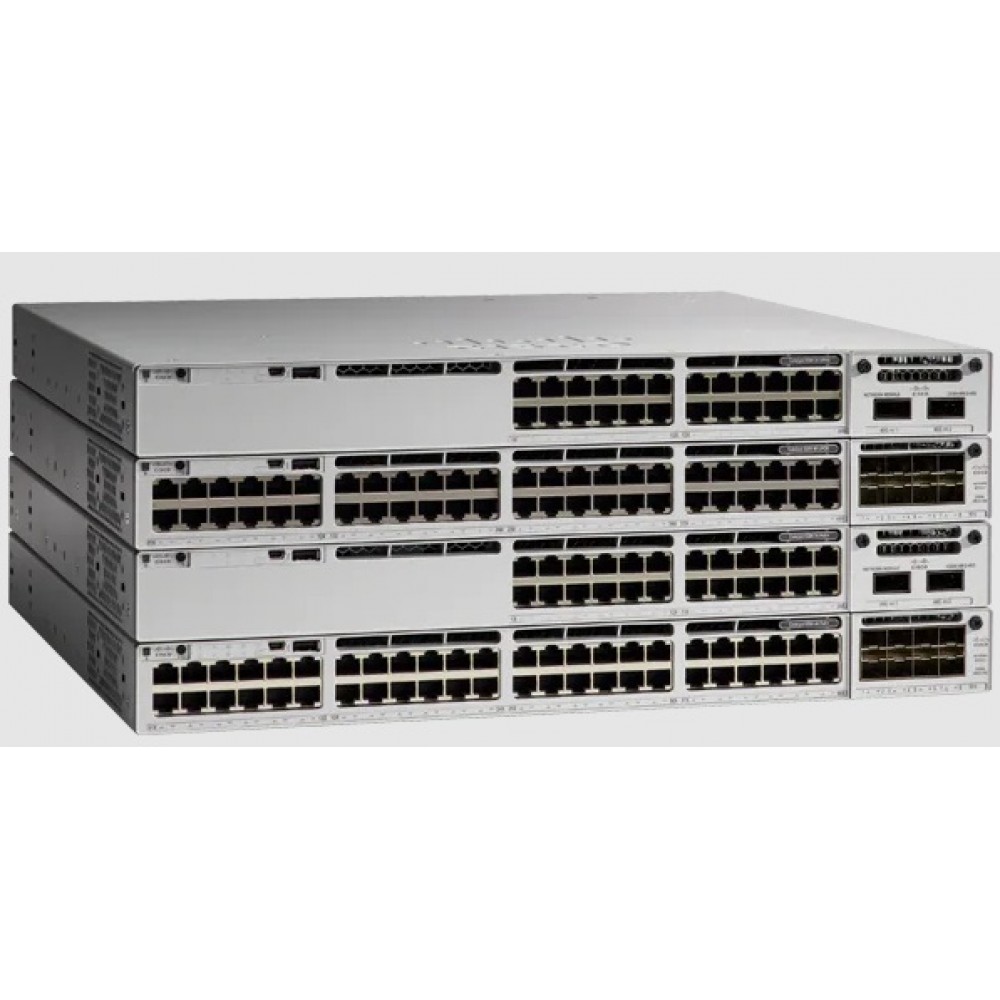

Информация о коммутаторе Cisco C9300X-24HX
Cisco C9300X-24HX - коммутатор, предназначенный для коммутации сетевого трафика и подключения устройств организации. Модель входит в семейство Catalyst 9300. Конфигурация подключений на стороне абонентов - 24 Порт Cisco UPOE+, 24x 10G Multigigabit (10G/5G/2.5G/1G/100M). Соединение с вышестоящим узлом: Модульные аплинки. Параметр питания PoE для этой модели: Да. Коммутационная ёмкость составляет 880 Gbps. Для оценки пакетной нагрузки используют показатель 327.38 Mpps. Вариант питания модели - 1100W AC. Оперативная память устройства - 16 GB. Стековая конфигурация характеризуется значением StackWise-1T. Для развития сети отдельно оценивают резерв по портам и пропускной способности. Изделие Циско C9300X-24HX включают в проект после согласования совместимости и состава системы.
Функциональные возможности
Узел принимает трафик подключённых устройств и передаёт его в соответствии с настроенной сетевой схемой. Администратор сопоставляет доступные функции с задачами сегментации, управления трафиком и контроля подключений. При использовании PoE передача данных и питание совместимого конечного устройства идут по Ethernet-кабелю; нагрузку рассчитывают по поддерживаемому стандарту и общему бюджету. Каталог Catalyst 9300 включает C9300, C9300L, C9300LM и C9300X. У этих платформ различаются стековая архитектура, сетевые модули и скорости портов; принадлежность к одной серии сама по себе не подтверждает взаимную совместимость компонентов.
Технические особенности
- Нисходящие порты: 24 Порт Cisco UPOE+, 24x 10G Multigigabit (10G/5G/2.5G/1G/100M)
- Восходящие порты: Модульные аплинки
- Порты 10/100/1000, Multigigabit или SFP: 24 Порт Cisco UPOE+, 24x 10G Multigigabit(10G/5G/2.5G/1G/100M)
- Маршрутизируемые порты стека Catalyst 9300: 448
- Конфигурация аплинков: Модульные аплинки
- Коммутационная ёмкость: 880 Gbps
- Коммутационная ёмкость со стекированием: 1,880 Gbps
- Скорость пересылки пакетов: 327.38 Mpps
- Скорость пересылки со стекированием: 1398.80 Mpps
- Технология стека: StackWise-1T
Сценарии применения
Исполнение подходит для узла, где требуется согласовать число подключений с доступной полосой аплинков. В офисе такой узел объединяет рабочие места и сетевые устройства. При проектировании учитывают одновременный трафик, расстояния и резерв под расширение.
Совместимость с оборудованием
При выборе сетевых модулей и кабелей учитывают форму разъёма, рабочую скорость и поддержку выбранного артикула базовым устройством. Для оптических трансиверов дополнительно сверяют поддержку конкретной платформой и используемым программным релизом.
Совместимость с программным обеспечением
Системная платформа - Cisco IOS XE. Перед обновлением выбирают релиз с поддержкой точного аппаратного PID и необходимых сетевых функций.
Отличия от ближайших моделей
Таблица показывает различия соседних артикулов по назначению и ключевым параметрам.
| Модель | Тип | Подключения или платформа | Исполнение |
|---|---|---|---|
| C9300X-48HX | коммутатор | 48 Порт Cisco UPOE+, 48x 10G Multigigabit (10G/5G/2.5G/1G/100M) С 90W UPOE+ | Модульные аплинки |
| C9300-24H | коммутатор | 24 Порт Cisco UPOE+ | Модульные аплинки |
| C9300X-48HXN | коммутатор | 48 Порт Cisco UPOE+, 8x 10G Multigigabit (10G/5G/2.5G/1G/100M) + 40x 5G Multigigabit (5G/2.5G/1G/100M) | Модульные аплинки |
Схема подключения
Сначала подготавливают управление устройством и параметры восходящего соединения. Затем подключают абонентские линии и проверяют согласованную скорость на каждом порту. Сегментацию и правила прохождения трафика сверяют с конфигурацией соседнего узла.
Установка
Оборудование размещают так, чтобы кабели и обслуживаемые компоненты оставались доступными. Перед подачей питания проверяют крепление и соответствие питающей сети. Завершение монтажа сопровождают контролем состояния узла и его подключений.
Обслуживание и хранение
Плановое обслуживание включает осмотр кабелей, проверку креплений и контроль вентиляционных отверстий. Изменения конфигурации оборудования фиксируют в эксплуатационной документации. Для хранения используют защитную упаковку и условия, соответствующие изделию.
Комплектация
Комплект Cisco C9300X-24HX определяют по аппаратному исполнению и выбранным программным правам. Питающие кабели, монтажные принадлежности и оптические позиции согласуют для конкретной площадки.
Питание и планирование нагрузки
Параметр PoE для выбранной модификации - Да. Расчёт питания ведут для выбранного состава системы и подключаемой нагрузки. Бюджет PoE, если он используется, сопоставляют с суммарным потреблением абонентских устройств. Резервирование согласуют по составу источников и вводов площадки.
Подготовка к вводу в эксплуатацию
План внедрения включает подготовку площадки, проверку совместимости и контроль результата подключения. На завершающем этапе сопоставляют фактический состав с заказанной конфигурацией. Сведения о настройках и компонентах заносят в эксплуатационную документацию.
Технические характеристики C9300X-24HX
Аппаратные ресурсы
- Оперативная память DRAM
- 16 GB
- Пакетный буфер конкретной модели
- 16 MB Буфер for 48-port 5G Multigigabit, 24-port 10G Multigigabit and 12-port Оптические 32 MB Буфер for 48-port 10G Multigigabit and 24-port Оптические
- Флеш-память
- 16 GB
Интерфейсы и подключение
- Восходящие порты
- Модульные аплинки
- Конфигурация аплинков
- Модульные аплинки
- Нисходящие порты
- 24 Порт Cisco UPOE+, 24x 10G Multigigabit (10G/5G/2.5G/1G/100M)
- Общее количество интерфейсов SVI
- 1000
- Порты 10/100/1000, Multigigabit или SFP
- 24 Порт Cisco UPOE+, 24x 10G Multigigabit(10G/5G/2.5G/1G/100M)
Конструкция и монтаж
- Размер кадра Jumbo
- 9198 bytes
Питание и охлаждение
- Поддержка PoE
- Да
- Штатный блок питания AC модели
- 1100W AC
Программное обеспечение и совместимость
- Количество участников стека
- 8
- Коммутационная ёмкость со стекированием
- 1,880 Gbps
- Маршрутизируемые порты стека Catalyst 9300
- 448
- Операционная система
- Cisco IOS XE
- Опциональное оборудование стекирования
- StackWise Кабель
- Поддержка стекирования
- StackWise-1T
- Пропускная способность стека
- 1 Tbps
- Серия
- 9300
- Скорость пересылки со стекированием
- 1398.80 Mpps
- Совместимые участники стека
- Stacks С Другие Catalyst 9300X Модели at StackWise-1T speeds С Одинаковые Лицензия levelStacks С C9300 SKUs at StackWise-480 speeds С Одинаковые Лицензия level
- Технология стека
- StackWise-1T
Производительность и сетевые функции
- Записи ACL
- 8,000
- Записи FNF
- 64,000 Потоки on 48-port 5G Multigigabit and 24-port 10G Multigigabit and 12-port Fiber128,000 Потоки on 48-port 10G Multigigabit and 24-port Оптические
- Записи QoS
- 4,000
- Записи маршрутизации IPv6
- 19,500
- Идентификаторы VLAN
- 4094
- Количество MAC-адресов
- 32,000
- Количество маршрутов IPv4 (ARP и изученные маршруты)
- 39,000 (24,000 Прямые Маршруты and 15,000 Непрямые Маршруты)
- Коммутационная ёмкость
- 880 Gbps
- Масштаб многоадресной маршрутизации
- 8,000
- Скорость пересылки пакетов
- 327.38 Mpps
Управление и назначение
- Артикул
- C9300X-24HX
- Модель
- C9300X-24HX
- Производитель
- Cisco
- Тип
- Управляемый коммутатор доступа
- Тип товара
- коммутатор
