Артикул: C9300L-24UXG-2Q
В наличии

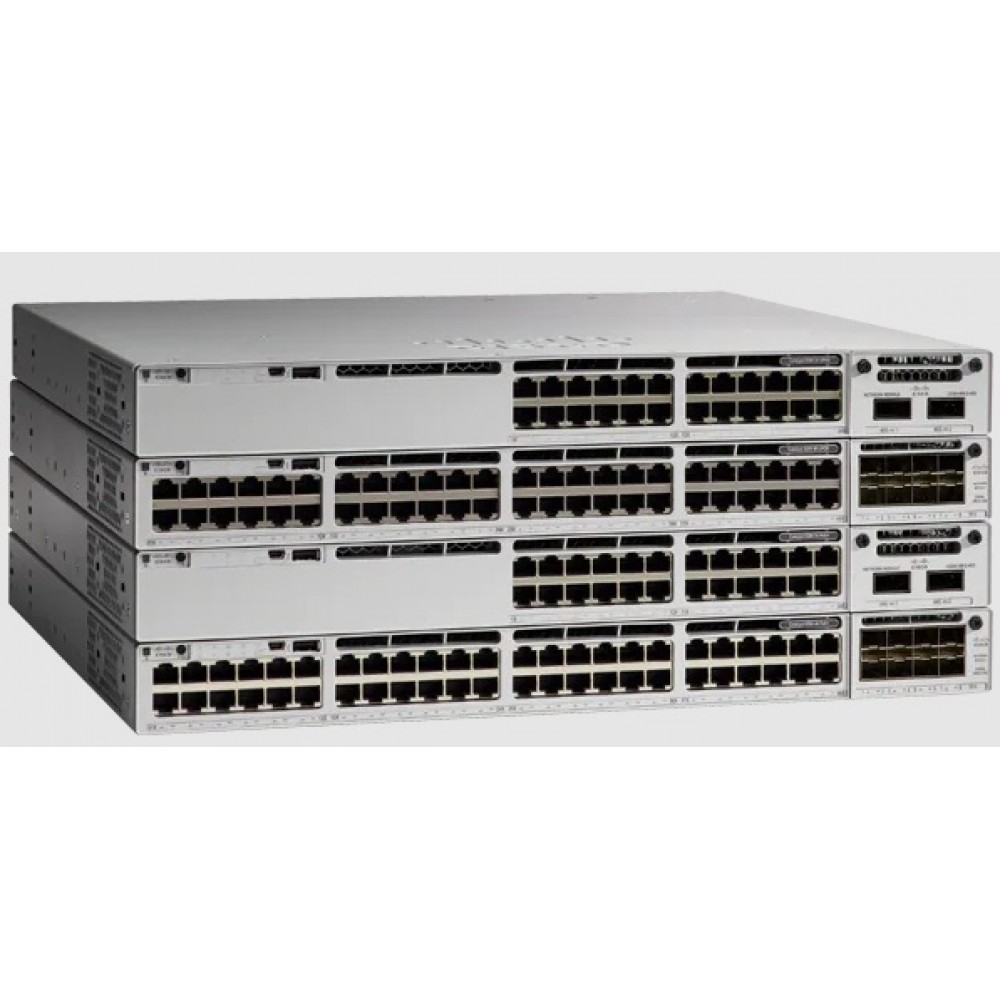

Коммутатор Cisco C9300L-24UXG-2Q, 2x 40G Фиксированный Аплинки, Да, StackWise-320
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Информация о коммутаторе Cisco C9300L-24UXG-2Q
Cisco C9300L-24UXG-2Q - коммутатор, предназначенный для коммутации сетевого трафика и подключения устройств организации. Модель входит в семейство Catalyst 9300. Для сетевых подключений предусмотрены 24 Порт Cisco UPOE, 8 Порты Multigigabit (10G/5G/2.5G/1G/100M) + 16 Порты 1G (1G/100M/10M). Для связи с остальной сетью используется 2x 40G Фиксированный Аплинки. При расчёте питания подключаемых устройств учитывают PoE: Да. Коммутационная часть рассчитана на 352 Gbps. Скорость обработки пакетов: 261.90 Mpps. При проектировании электропитания учитывают 1100W AC. Оперативная память устройства - 8 GB. Стековая конфигурация характеризуется значением StackWise-320. Флеш-память: 16 GB. Для модели Циско C9300L-24UXG-2Q заранее определяют роль в конфигурации сетевой инфраструктуры.
Функциональные возможности
Коммутация объединяет подключённые устройства в локальную инфраструктуру с согласованными правилами передачи трафика. Разделение трафика и права доступа настраивают под роль устройства, установленный программный набор и используемый релиз. При использовании PoE передача данных и питание совместимого конечного устройства идут по Ethernet-кабелю; нагрузку рассчитывают по поддерживаемому стандарту и общему бюджету. Каталог Catalyst 9300 включает C9300, C9300L, C9300LM и C9300X. У этих платформ различаются стековая архитектура, сетевые модули и скорости портов; принадлежность к одной серии сама по себе не подтверждает взаимную совместимость компонентов.
Технические особенности
- Нисходящие порты: 24 Порт Cisco UPOE, 8 Порты Multigigabit (10G/5G/2.5G/1G/100M) + 16 Порты 1G (1G/100M/10M)
- Восходящие порты: 2x 40G Фиксированный Аплинки
- Порты 10/100/1000, Multigigabit или SFP: 24 Порт Cisco UPOE, 8 Порты Multigigabit(10G/5G/2.5G/1G/100M) + 16 Порты 1G (1G/100M/10M)
- Маршрутизируемые порты стека Catalyst 9300: 416
- Конфигурация аплинков: 2x 40G Фиксированный Аплинки
- Коммутационная ёмкость: 352 Gbps
- Коммутационная ёмкость со стекированием: 672 Gbps
- Скорость пересылки пакетов: 261.90 Mpps
- Скорость пересылки со стекированием: 500.00 Mpps
- Технология стека: StackWise-320
Сценарии применения
Исполнение подходит для узла, где требуется согласовать число подключений с доступной полосой аплинков. В офисе такой узел объединяет рабочие места и сетевые устройства. При проектировании учитывают одновременный трафик, расстояния и резерв под расширение.
Совместимость с оборудованием
Медные подключения проверяют по скорости порта и категории кабеля, оптические - по форм-фактору модуля, длине волны и дальности. Для оптических трансиверов дополнительно сверяют поддержку конкретной платформой и используемым программным релизом.
Совместимость с программным обеспечением
Системная платформа - Cisco IOS XE. Перед обновлением выбирают релиз с поддержкой точного аппаратного PID и необходимых сетевых функций.
Отличия от ближайших моделей
Для подбора сопоставьте эту позицию с близкими вариантами по типу изделия, интерфейсам и программному набору.
| Модель | Тип | Подключения или платформа | Исполнение |
|---|---|---|---|
| C9300L-48UXG-2Q | коммутатор | 48 Порт Cisco UPOE, 12 Порт Multigigabit (10G/5G/2.5G/1G/100M) + 36 Порт 1G (1G/100M/10M) | 2x 40G Фиксированный Аплинки |
| C9300L-24UXG-4X | коммутатор | 24 Порт Cisco UPOE, 8 Порты Multigigabit (10G/5G/2.5G/1G/100M) + 16 Порты 1G (1G/100M/10M) | 4x 10G/1G Фиксированный Аплинки |
| C9300-24UX-A | коммутатор | 24 портов доступа | Network Advantage |
Схема подключения
Подключение начинают с согласования аплинка и базовых параметров управления. Пользовательские линии включают после проверки настроек портов. На завершающем этапе контролируют доступ к нужным сетевым сервисам.
Установка
Подготовка площадки включает проверку питания, креплений и свободного пространства для обслуживания. Кабельные линии прокладывают с допустимым радиусом изгиба и без натяжения разъёмов. После монтажа фиксируют фактический состав системы.
Обслуживание и хранение
Плановое обслуживание включает осмотр кабелей, проверку креплений и контроль вентиляционных отверстий. Изменения конфигурации оборудования фиксируют в эксплуатационной документации. Для хранения используют защитную упаковку и условия, соответствующие изделию.
Комплектация
Комплект Cisco C9300L-24UXG-2Q определяют по аппаратному исполнению и выбранным программным правам. Питающие кабели, монтажные принадлежности и оптические позиции согласуют для конкретной площадки.
Питание и планирование нагрузки
Параметр PoE для выбранной модификации - Да. Системное потребление и мощность, отдаваемая подключённым устройствам, учитываются раздельно. При выборе электропитания оставляют резерв под рабочую нагрузку и расширение. Условия резервирования определяют по фактически установленным источникам и схеме питания.
Подготовка к вводу в эксплуатацию
Перед внедрением определяют последовательность работ и критерии штатного состояния. Проверку выполняют для всего узла, включая сопряжённые компоненты и соединения. Итоговую конфигурацию фиксируют, чтобы последующие изменения оставались прослеживаемыми.
Технические характеристики C9300L-24UXG-2Q
Аппаратные ресурсы
- Оперативная память DRAM
- 8 GB
- Пакетный буфер конкретной модели
- 16 MB Буфер for 24 and 48 Порт Gigabit Ethernet Модели
- Флеш-память
- 16 GB
Интерфейсы и подключение
- Восходящие порты
- 2x 40G Фиксированный Аплинки
- Конфигурация аплинков
- 2x 40G Фиксированный Аплинки
- Нисходящие порты
- 24 Порт Cisco UPOE, 8 Порты Multigigabit (10G/5G/2.5G/1G/100M) + 16 Порты 1G (1G/100M/10M)
- Общее количество интерфейсов SVI
- 1000
- Порты 10/100/1000, Multigigabit или SFP
- 24 Порт Cisco UPOE, 8 Порты Multigigabit(10G/5G/2.5G/1G/100M) + 16 Порты 1G (1G/100M/10M)
Конструкция и монтаж
- Размер кадра Jumbo
- 9198 bytes
Питание и охлаждение
- Поддержка PoE
- Да
- Штатный блок питания AC модели
- 1100W AC
Программное обеспечение и совместимость
- Количество участников стека
- 8
- Коммутационная ёмкость со стекированием
- 672 Gbps
- Маршрутизируемые порты стека Catalyst 9300
- 416
- Операционная система
- Cisco IOS XE
- Опциональное оборудование стекирования
- C9300L-STACK-KIT Or C9300L-STACK-KIT2
- Поддержка стекирования
- StackWise-320
- Пропускная способность стека
- 320 Gbps
- Серия
- 9300
- Скорость пересылки со стекированием
- 500.00 Mpps
- Совместимые участники стека
- Stacks С Другие Catalyst 9300L and 9300LM Модели С Одинаковые Лицензия level
- Технология стека
- StackWise-320
Производительность и сетевые функции
- Записи ACL
- 5,120
- Записи FNF
- 64,000 Потоки on 24-and 48-port Gigabit Ethernet Модели
- Записи QoS
- 5,120
- Записи маршрутизации IPv6
- 16,000
- Идентификаторы VLAN
- 4094
- Количество MAC-адресов
- 32,000
- Количество маршрутов IPv4 (ARP и изученные маршруты)
- 32,000 (24,000 Прямые Маршруты and 8000 Непрямые Маршруты)
- Коммутационная ёмкость
- 352 Gbps
- Масштаб многоадресной маршрутизации
- 8,000
- Скорость пересылки пакетов
- 261.90 Mpps
Управление и назначение
- Артикул
- C9300L-24UXG-2Q
- Модель
- C9300L-24UXG-2Q
- Производитель
- Cisco
- Тип
- Управляемый коммутатор доступа
- Тип товара
- коммутатор
