Артикул: C9300L-24UXG-4X

В наличии

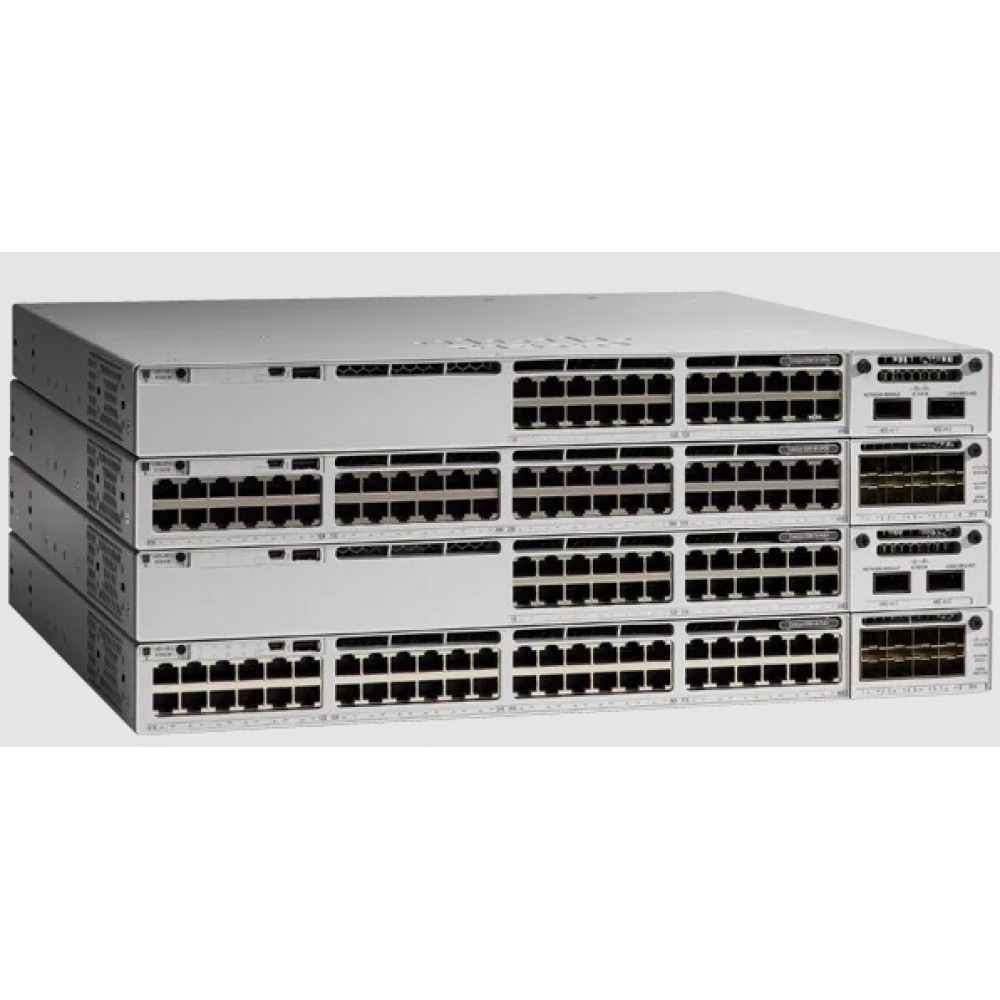

Коммутатор Cisco C9300L-⁠24UXG-⁠4X, 4x 10G/1G Фиксированный Аплинки, Да, StackWise-⁠320

Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.

Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@catalyst-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 346-63-92

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Информация о коммутаторе Cisco C9300L-24UXG-4X

Cisco C9300L-24UXG-4X - коммутатор, предназначенный для коммутации сетевого трафика и подключения устройств организации. Его место в каталоге - оборудование Catalyst 9300. Конфигурация подключений на стороне абонентов - 24 Порт Cisco UPOE, 8 Порты Multigigabit (10G/5G/2.5G/1G/100M) + 16 Порты 1G (1G/100M/10M). Соединение с вышестоящим узлом: 4x 10G/1G Фиксированный Аплинки. При расчёте питания подключаемых устройств учитывают PoE: Да. Коммутационная ёмкость составляет 272 Gbps. Производительность пересылки выражается значением 202.38 Mpps. При проектировании электропитания учитывают 1100W AC. Для работы системы предусмотрена оперативная память 8 GB. При масштабировании учитывают стековую технологию StackWise-320. Флеш-память: 16 GB. Изделие Циско C9300L-24UXG-4X включают в проект после согласования совместимости и состава системы.

Функциональные возможности

Узел принимает трафик подключённых устройств и передаёт его в соответствии с настроенной сетевой схемой. Разделение трафика и права доступа настраивают под роль устройства, установленный программный набор и используемый релиз. При использовании PoE передача данных и питание совместимого конечного устройства идут по Ethernet-кабелю; нагрузку рассчитывают по поддерживаемому стандарту и общему бюджету. Каталог Catalyst 9300 включает C9300, C9300L, C9300LM и C9300X. У этих платформ различаются стековая архитектура, сетевые модули и скорости портов; принадлежность к одной серии сама по себе не подтверждает взаимную совместимость компонентов.

Технические особенности

  • Нисходящие порты: 24 Порт Cisco UPOE, 8 Порты Multigigabit (10G/5G/2.5G/1G/100M) + 16 Порты 1G (1G/100M/10M)
  • Восходящие порты: 4x 10G/1G Фиксированный Аплинки
  • Порты 10/100/1000, Multigigabit или SFP: 24 Порт Cisco UPOE, 8 Порты Multigigabit(10G/5G/2.5G/1G/100M) + 16 Порты 1G (1G/100M/10M)
  • Маршрутизируемые порты стека Catalyst 9300: 416
  • Конфигурация аплинков: 4x 10G/1G Фиксированный Аплинки
  • Коммутационная ёмкость: 272 Gbps
  • Коммутационная ёмкость со стекированием: 592 Gbps
  • Скорость пересылки пакетов: 202.38 Mpps
  • Скорость пересылки со стекированием: 440.47 Mpps
  • Технология стека: StackWise-320

Сценарии применения

Исполнение подходит для узла, где требуется согласовать число подключений с доступной полосой аплинков. В офисе такой узел объединяет рабочие места и сетевые устройства. При проектировании учитывают одновременный трафик, расстояния и резерв под расширение.

Совместимость с оборудованием

При выборе сетевых модулей и кабелей учитывают форму разъёма, рабочую скорость и поддержку выбранного артикула базовым устройством. Для оптических трансиверов дополнительно сверяют поддержку конкретной платформой и используемым программным релизом.

Совместимость с программным обеспечением

Системная платформа - Cisco IOS XE. Поддержку нужных функций проверяют для выбранного релиза и программного набора конкретного исполнения.

Отличия от ближайших моделей

Для подбора сопоставьте эту позицию с близкими вариантами по типу изделия, интерфейсам и программному набору.

МодельТипПодключения или платформаИсполнение
C9300L-48UXG-4Xкоммутатор48 Порт Cisco UPOE, 12 Порты Multigigabit (10G/5G/2.5G/1G/100M) + 36 Порт 1G (1G/100M/10)4x 10G/1G Фиксированный Аплинки
C9300L-24UXG-2Qкоммутатор24 Порт Cisco UPOE, 8 Порты Multigigabit (10G/5G/2.5G/1G/100M) + 16 Порты 1G (1G/100M/10M)2x 40G Фиксированный Аплинки
C9300L-24P-4Xкоммутатор24 Порт PoE+4x 10G/1G Фиксированный Аплинки

Схема подключения

Сначала подготавливают управление устройством и параметры восходящего соединения. Затем подключают абонентские линии и проверяют согласованную скорость на каждом порту. Сегментацию и правила прохождения трафика сверяют с конфигурацией соседнего узла.

Установка

Подготовка площадки включает проверку питания, креплений и свободного пространства для обслуживания. Кабельные линии прокладывают с допустимым радиусом изгиба и без натяжения разъёмов. После монтажа фиксируют фактический состав системы.

Обслуживание и хранение

Рабочее состояние проверяют по индикации, журналам базовой системы и отсутствию ошибок подключений. Чистоту корпуса и доступ воздуха контролируют в рамках обслуживания площадки. До повторного включения после хранения осматривают разъёмы и крепления.

Комплектация

Комплект Cisco C9300L-24UXG-4X определяют по аппаратному исполнению и выбранным программным правам. Питающие кабели, монтажные принадлежности и оптические позиции согласуют для конкретной площадки.

Питание и планирование нагрузки

Параметр PoE для выбранной модификации - Да. Питающую инфраструктуру подбирают по конфигурации оборудования и возможной нагрузке. Для PoE дополнительно проверяют стандарт питания, потребление каждого устройства и общий доступный бюджет. При добавлении компонентов расчёт нагрузки обновляют.

Подготовка к вводу в эксплуатацию

Ввод в работу планируют с учётом действующей инфраструктуры и согласованного состава оборудования. Проверяют подключение, состояние системы и требуемые функции. После завершения обновляют схему узла и перечень установленных позиций.

Технические характеристики C9300L-24UXG-4X

Аппаратные ресурсы

Оперативная память DRAM
8 GB
Пакетный буфер конкретной модели
16 MB Буфер for 24 and 48 Порт Gigabit Ethernet Модели
Флеш-память
16 GB

Интерфейсы и подключение

Восходящие порты
4x 10G/1G Фиксированный Аплинки
Конфигурация аплинков
4x 10G/1G Фиксированный Аплинки
Нисходящие порты
24 Порт Cisco UPOE, 8 Порты Multigigabit (10G/5G/2.5G/1G/100M) + 16 Порты 1G (1G/100M/10M)
Общее количество интерфейсов SVI
1000
Порты 10/100/1000, Multigigabit или SFP
24 Порт Cisco UPOE, 8 Порты Multigigabit(10G/5G/2.5G/1G/100M) + 16 Порты 1G (1G/100M/10M)

Конструкция и монтаж

Размер кадра Jumbo
9198 bytes

Питание и охлаждение

Поддержка PoE
Да
Штатный блок питания AC модели
1100W AC

Программное обеспечение и совместимость

Количество участников стека
8
Коммутационная ёмкость со стекированием
592 Gbps
Маршрутизируемые порты стека Catalyst 9300
416
Операционная система
Cisco IOS XE
Опциональное оборудование стекирования
C9300L-STACK-KIT Or C9300L-STACK-KIT2
Поддержка стекирования
StackWise-320
Пропускная способность стека
320 Gbps
Серия
9300
Скорость пересылки со стекированием
440.47 Mpps
Совместимые участники стека
Stacks С Другие Catalyst 9300L and 9300LM Модели С Одинаковые Лицензия level
Технология стека
StackWise-320

Производительность и сетевые функции

Записи ACL
5,120
Записи FNF
64,000 Потоки on 24-and 48-port Gigabit Ethernet Модели
Записи QoS
5,120
Записи маршрутизации IPv6
16,000
Идентификаторы VLAN
4094
Количество MAC-адресов
32,000
Количество маршрутов IPv4 (ARP и изученные маршруты)
32,000 (24,000 Прямые Маршруты and 8000 Непрямые Маршруты)
Коммутационная ёмкость
272 Gbps
Масштаб многоадресной маршрутизации
8,000
Скорость пересылки пакетов
202.38 Mpps

Управление и назначение

Артикул
C9300L-24UXG-4X
Модель
C9300L-24UXG-4X
Производитель
Cisco
Тип
Управляемый коммутатор доступа
Тип товара
коммутатор
