Артикул: CGP-OLT-16T

В наличии

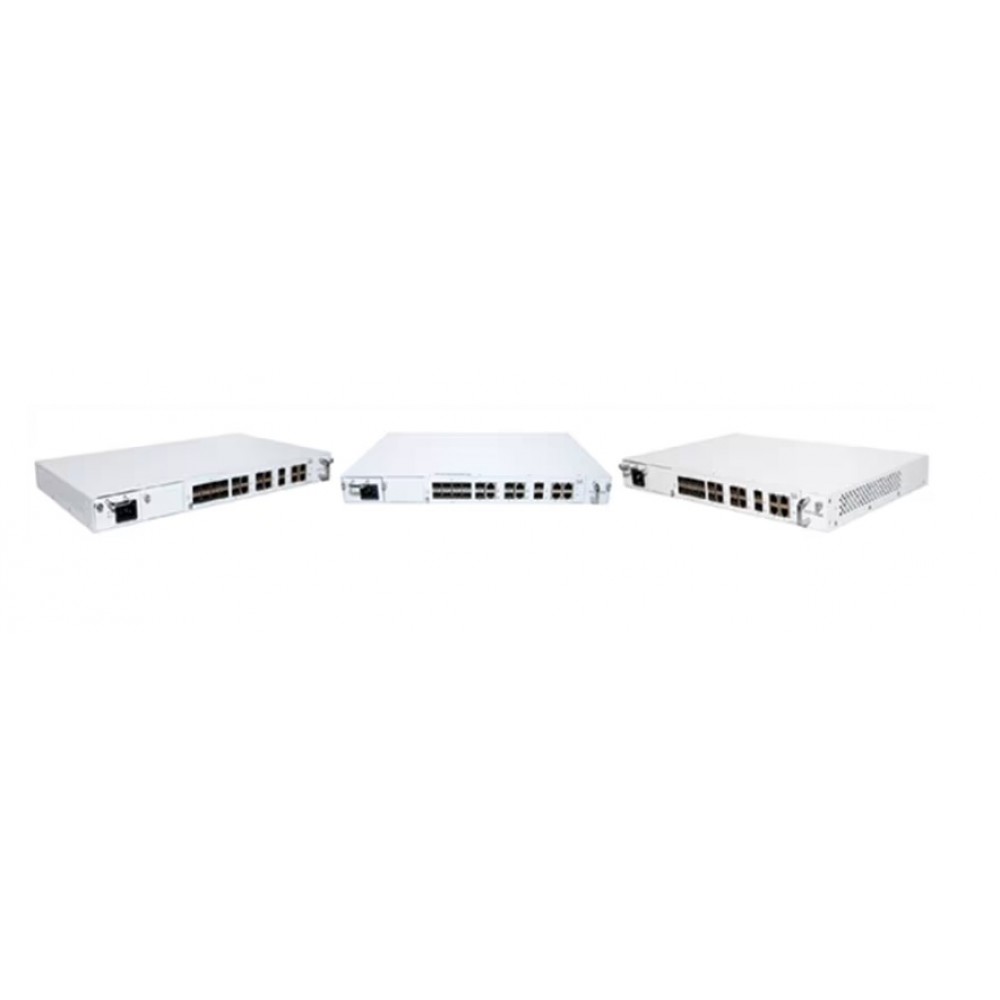

Оптический терминал OLT Cisco CGP-⁠OLT-⁠16T, 4 x Gigabit Ethernet combo и 2 x SFP+, Catalyst PON Series

Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.

Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@catalyst-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 346-63-92

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Информация о оптическом терминале OLT Cisco CGP-OLT-16T

Cisco CGP-OLT-16T представляет собой оптический терминал OLT для подключения и управления абонентскими оптическими терминалами GPON. Модель входит в семейство Catalyst PON Series. Для сетевых подключений предусмотрены 16-port GPON OLT,4 GE Комбинированный Порты (Медные RJ45 + SFP optical). Аплинки этой модификации имеют конфигурацию 4 x Gigabit Ethernet combo и 2 x SFP+. Коммутационная часть рассчитана на 108Gbps. Скорость обработки пакетов: 95Mpps. При проектировании электропитания учитывают PWR-OLT16-100WAC. Оперативная память устройства - Switch-1GB DDR3 PON CPU-256MB DDR3 PON ICF0- 512MB DDR3 PON ICF1- 512MB DDR3. Флеш-память: 32MB. Доступ к интерфейсам оставляют удобным для подключения и обслуживания. Состав поставки фиксируют в спецификации конкретного заказа. Для модели Циско CGP-OLT-16T заранее определяют роль в конфигурации сетевой инфраструктуры.

Функциональные возможности

Порты связывают конечные устройства с общей сетевой инфраструктурой, а выбранная конфигурация интерфейсов определяет доступные варианты подключения. В GPON общую оптическую инфраструктуру делят между абонентами; пропускную способность планируют для всей ветви и подключённых сервисов. Согласованные политики подключения позволяют включить устройство в действующую сеть без изменения её логической схемы.

Технические особенности

  • Нисходящие порты: 16-port GPON OLT,4 GE Комбинированный Порты (Медные RJ45 + SFP optical)
  • Восходящие порты: 2 10GE SFP+
  • Порты доступа PON: 16 GPON Порты
  • GEM-порты на порт PON: 3,072
  • Порты PON: 16 x GPON
  • Аплинки Gigabit Ethernet: 4 Gigabit Комбинированный Порты (Медные RJ45 + SFP optical)
  • Аплинки 10G Ethernet: 2 SFP+
  • Аплинки: 4 x Gigabit Ethernet combo и 2 x SFP+
  • Коммутационная ёмкость: 108Gbps
  • Скорость пересылки пакетов: 95Mpps

Сценарии применения

OLT используют в головном узле GPON, где сходятся абонентские оптические ветви. Число портов PON сопоставляют с количеством терминалов и коэффициентом деления. Аплинки рассчитывают по совокупной нагрузке абонентских сервисов.

Совместимость с оборудованием

Медные подключения проверяют по скорости порта и категории кабеля, оптические - по форм-фактору модуля, длине волны и дальности. Для оптических трансиверов дополнительно сверяют поддержку конкретной платформой и используемым программным релизом.

Совместимость с программным обеспечением

Системная платформа - ПО Catalyst PON. Версию ПО согласуют с аппаратной платформой, условиями лицензирования и действующими настройками сети.

Отличия от ближайших моделей

При сравнении сначала проверяют назначение и интерфейсы, затем программный набор и условия комплектации.

МодельТипПодключения или платформаИсполнение
CGP-OLT-8Tоптический терминал OLT8-port GPON OLT,4 GE Комбинированный Порты (Медные RJ45 + SFP optical)4 x Gigabit Ethernet combo и 2 x SFP+
CGP-ONT-1Pоптический терминал ONT1 x Gigabit Ethernet1-port GPON ONT
CGP-ONT-4Pоптический терминал ONT4 x Gigabit Ethernet4-port GPON ONT

Схема подключения

PON-порты соединяют с проектными оптическими ветвями и сплиттерами. Аплинки подключают к сети агрегации, отдельно организуют доступ к управлению. Абонентские ONT регистрируют и проверяют по сервисным профилям.

Установка

Подготовка площадки включает проверку питания, креплений и свободного пространства для обслуживания. Кабельные линии прокладывают с допустимым радиусом изгиба и без натяжения разъёмов. После монтажа фиксируют фактический состав системы.

Обслуживание и хранение

Плановое обслуживание включает осмотр кабелей, проверку креплений и контроль вентиляционных отверстий. Изменения конфигурации оборудования фиксируют в эксплуатационной документации. Для хранения используют защитную упаковку и условия, соответствующие изделию.

Комплектация

Комплект Cisco CGP-OLT-16T определяют по аппаратному исполнению и выбранным программным правам. Питающие кабели, монтажные принадлежности и оптические позиции согласуют для конкретной площадки.

Питание и планирование нагрузки

Системное потребление и мощность, отдаваемая подключённым устройствам, учитываются раздельно. При выборе электропитания оставляют резерв под рабочую нагрузку и расширение. Условия резервирования определяют по фактически установленным источникам и схеме питания.

Подготовка к вводу в эксплуатацию

До начала работ составляют схему подключений и перечень проверяемых параметров. После внедрения сверяют фактическую конфигурацию с проектной спецификацией. Результаты тестов и сведения об установленных компонентах сохраняют для дальнейшего обслуживания.

Технические характеристики CGP-OLT-16T

Аппаратные ресурсы

Оперативная память DRAM
Switch-1GB DDR3 PON CPU-256MB DDR3 PON ICF0- 512MB DDR3 PON ICF1- 512MB DDR3
Флеш-память
32MB

Интерфейсы и подключение

GEM-порты на порт PON
3,072
T-CONT на порт PON
768
Аплинки
4 x Gigabit Ethernet combo и 2 x SFP+
Аплинки 10G Ethernet
2 SFP+
Аплинки Gigabit Ethernet
4 Gigabit Комбинированный Порты (Медные RJ45 + SFP optical)
Восходящие порты
2 10GE SFP+
Нисходящие порты
16-port GPON OLT,4 GE Комбинированный Порты (Медные RJ45 + SFP optical)
Порты PON
16 x GPON
Порты доступа PON
16 GPON Порты

Конструкция и монтаж

Размер кадра Jumbo
9,220 bytes

Питание и охлаждение

Вентиляторы
Фиксированный
Опциональный второй блок питания
PWR-OLT16-100WAC or PWR-OLT16-100WDC
Штатный основной блок питания AC модели
PWR-OLT16-100WAC

Программное обеспечение и совместимость

Серия
PON Series

Производительность и сетевые функции

Записи ACL
2K
Записи QoS
SP, WRR, SP+WRR, cos-map, dscp-map Queue: 8
Идентификаторы VLAN
4k
Количество MAC-адресов
64k
Количество записей ARP
8k
Количество записей маршрутизации IPv4
2k
Коммутационная ёмкость
108Gbps
Скорость пересылки пакетов
95Mpps

Управление и назначение

Артикул
CGP-OLT-16T
Аутентификация ONT
SN Режим Password Режим SN+Password Режим LOID Режим LOID+LOID Password Режим
Консоль управления
RJ45 Консоль, OOB GE
Коэффициент деления сплиттера
1:64 До 1:128
Логическая дальность ONT
60km
Модель
CGP-OLT-16T
Производитель
Cisco
Режим защиты сети
Type B
Тип
Управляемый коммутатор доступа
Тип товара
оптический терминал OLT
Физическая дальность ONT
20km
