Артикул: CGP-OLT-8T

В наличии

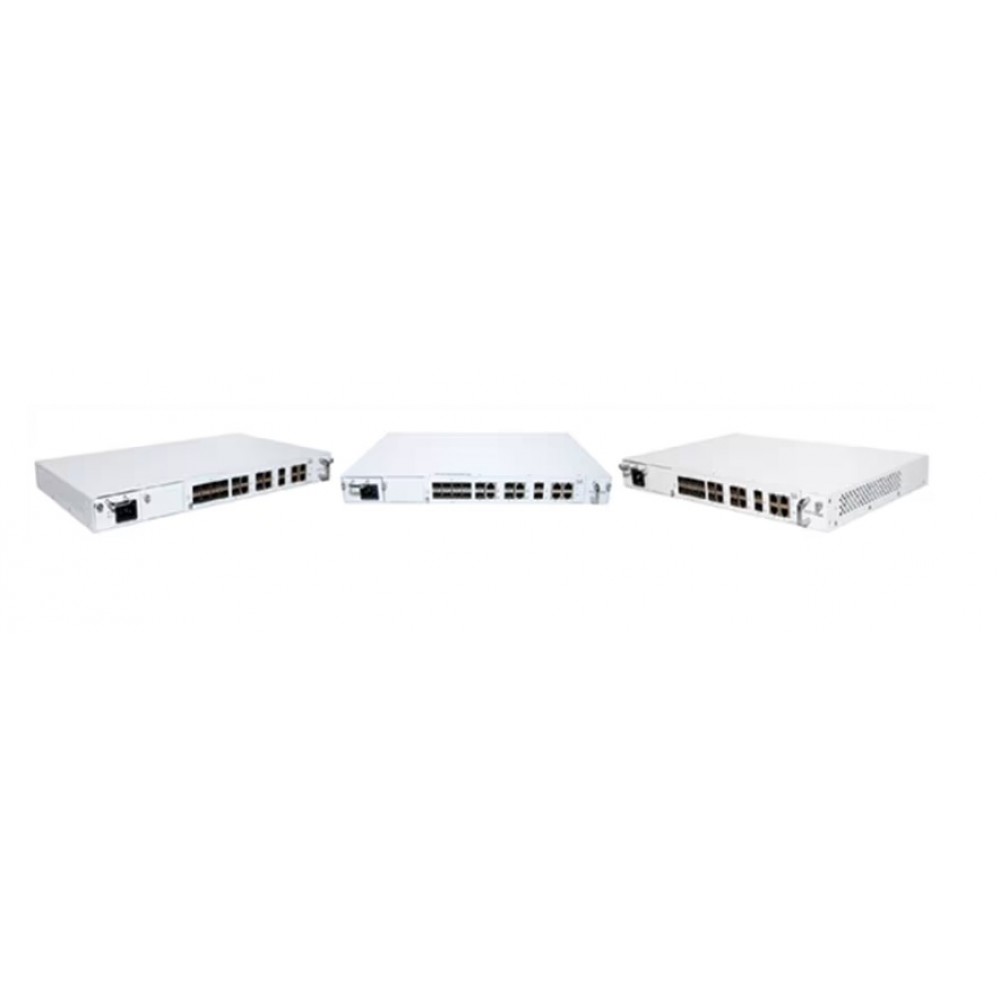

Оптический терминал OLT Cisco CGP-⁠OLT-⁠8T, 4 x Gigabit Ethernet combo и 2 x SFP+, Catalyst PON Series

Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.

Подберем решение под ваши задачи
Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение
Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Не отвечаем 5 минут — скидка на весь заказ!

sale@catalyst-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 499 346-63-92

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Информация о оптическом терминале OLT Cisco CGP-OLT-8T

Cisco CGP-OLT-8T - это оптический терминал OLT, который используется для подключения и управления абонентскими оптическими терминалами GPON. Модель входит в семейство Catalyst PON Series. Конфигурация подключений на стороне абонентов - 8-port GPON OLT,4 GE Комбинированный Порты (Медные RJ45 + SFP optical). Аплинки этой модификации имеют конфигурацию 4 x Gigabit Ethernet combo и 2 x SFP+. Коммутационная ёмкость составляет 78Gbps. Пакетная производительность этого исполнения - 65Mpps. Параметры питания: PWR-OLT8-80WAC. Объём оперативной памяти составляет Switch-1GB DDR3 PON CPU-256MB DDR3 PON ICF0- 512MB DDR3. Флеш-память: 32MB. Размещение согласуют с электропитанием и вентиляцией выбранной площадки. Сетевые функции выбирают с учётом программного набора и версии системы. Модель Циско CGP-OLT-8T выбирают под конкретную конфигурацию сетевого узла.

Функциональные возможности

Интерфейсная конфигурация задаёт число подключений и способ передачи трафика между узлами сети. В GPON общую оптическую инфраструктуру делят между абонентами; пропускную способность планируют для всей ветви и подключённых сервисов. Практический результат настройки зависит от выбранных правил сегментации, разрешённых соединений и активированных программных функций.

Технические особенности

  • Нисходящие порты: 8-port GPON OLT,4 GE Комбинированный Порты (Медные RJ45 + SFP optical)
  • Восходящие порты: 2 10GE SFP+
  • Порты доступа PON: 8 GPON Порты
  • GEM-порты на порт PON: 3,072
  • Порты PON: 8 x GPON
  • Аплинки Gigabit Ethernet: 4 Gigabit Комбинированный Порты (Медные RJ45 + SFP optical)
  • Аплинки 10G Ethernet: 2 SFP+
  • Аплинки: 4 x Gigabit Ethernet combo и 2 x SFP+
  • Коммутационная ёмкость: 78Gbps
  • Скорость пересылки пакетов: 65Mpps

Сценарии применения

OLT используют в головном узле GPON, где сходятся абонентские оптические ветви. Число портов PON сопоставляют с количеством терминалов и коэффициентом деления. Аплинки рассчитывают по совокупной нагрузке абонентских сервисов.

Совместимость с оборудованием

Медные подключения проверяют по скорости порта и категории кабеля, оптические - по форм-фактору модуля, длине волны и дальности. Для оптических трансиверов дополнительно сверяют поддержку конкретной платформой и используемым программным релизом.

Совместимость с программным обеспечением

Системная платформа - ПО Catalyst PON. Поддержку нужных функций проверяют для выбранного релиза и программного набора конкретного исполнения.

Отличия от ближайших моделей

Для подбора сопоставьте эту позицию с близкими вариантами по типу изделия, интерфейсам и программному набору.

МодельТипПодключения или платформаИсполнение
CGP-OLT-16Tоптический терминал OLT16-port GPON OLT,4 GE Комбинированный Порты (Медные RJ45 + SFP optical)4 x Gigabit Ethernet combo и 2 x SFP+
CGP-ONT-1Pоптический терминал ONT1 x Gigabit Ethernet1-port GPON ONT
CGP-ONT-4Pоптический терминал ONT4 x Gigabit Ethernet4-port GPON ONT

Схема подключения

PON-порты соединяют с проектными оптическими ветвями и сплиттерами. Аплинки подключают к сети агрегации, отдельно организуют доступ к управлению. Абонентские ONT регистрируют и проверяют по сервисным профилям.

Установка

Подготовка площадки включает проверку питания, креплений и свободного пространства для обслуживания. Кабельные линии прокладывают с допустимым радиусом изгиба и без натяжения разъёмов. После монтажа фиксируют фактический состав системы.

Обслуживание и хранение

Рабочее состояние проверяют по индикации, журналам базовой системы и отсутствию ошибок подключений. Чистоту корпуса и доступ воздуха контролируют в рамках обслуживания площадки. До повторного включения после хранения осматривают разъёмы и крепления.

Комплектация

Комплект Cisco CGP-OLT-8T определяют по аппаратному исполнению и выбранным программным правам. Питающие кабели, монтажные принадлежности и оптические позиции согласуют для конкретной площадки.

Питание и планирование нагрузки

Питающую инфраструктуру подбирают по конфигурации оборудования и возможной нагрузке. Для PoE дополнительно проверяют стандарт питания, потребление каждого устройства и общий доступный бюджет. При добавлении компонентов расчёт нагрузки обновляют.

Подготовка к вводу в эксплуатацию

Ввод в работу планируют с учётом действующей инфраструктуры и согласованного состава оборудования. Проверяют подключение, состояние системы и требуемые функции. После завершения обновляют схему узла и перечень установленных позиций.

Технические характеристики CGP-OLT-8T

Аппаратные ресурсы

Оперативная память DRAM
Switch-1GB DDR3 PON CPU-256MB DDR3 PON ICF0- 512MB DDR3
Флеш-память
32MB

Интерфейсы и подключение

GEM-порты на порт PON
3,072
T-CONT на порт PON
768
Аплинки
4 x Gigabit Ethernet combo и 2 x SFP+
Аплинки 10G Ethernet
2 SFP+
Аплинки Gigabit Ethernet
4 Gigabit Комбинированный Порты (Медные RJ45 + SFP optical)
Восходящие порты
2 10GE SFP+
Нисходящие порты
8-port GPON OLT,4 GE Комбинированный Порты (Медные RJ45 + SFP optical)
Порты PON
8 x GPON
Порты доступа PON
8 GPON Порты

Конструкция и монтаж

Размер кадра Jumbo
9,220 bytes

Питание и охлаждение

Вентиляторы
modular
Опциональный второй блок питания
PWR-OLT8-80WAC or PWR-OLT8-72WDC
Штатный основной блок питания AC модели
PWR-OLT8-80WAC

Программное обеспечение и совместимость

Серия
PON Series

Производительность и сетевые функции

Записи ACL
2K
Записи QoS
SP, WRR, SP+WRR, cos-map, dscp-map Queue: 8
Идентификаторы VLAN
4k
Количество MAC-адресов
32k
Количество записей ARP
8k
Количество записей маршрутизации IPv4
2k
Коммутационная ёмкость
78Gbps
Скорость пересылки пакетов
65Mpps

Управление и назначение

Артикул
CGP-OLT-8T
Аутентификация ONT
SN Режим Password Режим SN+Password Режим LOID Режим LOID+LOID Password Режим
Консоль управления
RJ45 Консоль, OOB GE, RJ45 Alarm
Коэффициент деления сплиттера
1:64 До 1:128
Логическая дальность ONT
60km
Модель
CGP-OLT-8T
Производитель
Cisco
Режим защиты сети
Type B
Тип
Управляемый коммутатор доступа
Тип товара
оптический терминал OLT
Физическая дальность ONT
20km
